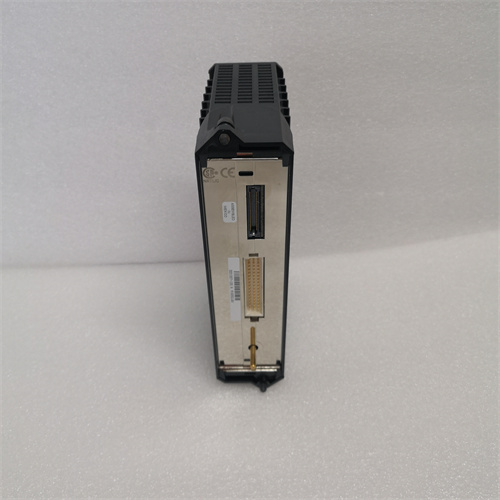

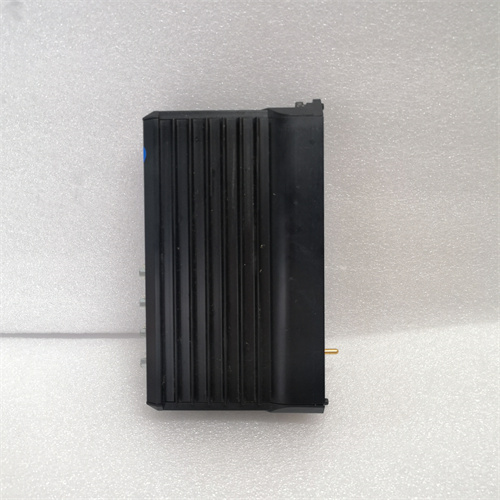

TRICONEX DO2401 7400209-030 — изображение 2

TRICONEX DO2401 7400209-030

Технические параметры TRICONEX DO2401 7400209-030

TRICONEX DO2401 7400209-030 имеет технические характеристики, оптимизированные для безопасности и надежности:

Параметры цифровых выходов:
- Количество каналов: 16 независимых триплексных каналов (каждой канал работает в 3 параллельные цепи для проверки согласованности команд);
- Тип выходного сигнала: Выходы с открытыми коллекторами (open-collector) и релейные выходы (поддерживаются оба типа для адаптации к разным исполнителям);
- Диапазон напряжения питания выходов: 24 В DC ±20% (стандартное индустриальное напряжение);
- Максимальный ток на канал:
  - Для выходов с открытыми коллекторами: ≤ 1 А DC;
  - Для релейных выходов: ≤ 2 А AC/DC;
- Время отклика: ≤ 1 мс (время от получения команды от контроллера до передачи исполнителю) — быстрая реакция на аварийные события.
Защита и безопасность:
- Архитектура: Триплексная (3-массивная) — каждая цепь независимо обрабатывает команду, при несогласованности данных модуль блокирует выход и отправляет предупреждение;
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация выходного ключа/реле);
  - Защита от перегрева (автоматическое отключение канала при температуре > +80 °C);
  - Защита от обратного тока (диоды-запираторы на выходах с открытыми коллекторами);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 11 000 000 часов (по данным TRICONEX).
Интеграция и конфигурация:
- Интерфейс с контроллером Tricon: Встроенная шина TRICONEX Tricon Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: TRICONEX TriStation 1131 — для конфигурации типа выхода (открытый коллектор/реле), настройки задержек и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, режим “нормально безопасного” состояния (например, “при сбое модуля — выход отключен”).
Механические и эксплуатационные параметры:
- Габариты: 145 × 105 × 32 мм (ширина × высота × глубина);
- Вес: 约 400 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C.

Категория: Модули (Modules) Бренд: TRICONEX

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте TRICONEX DO2401 7400209-030

Первым делом необходимо отметить, что TRICONEX DO2401 7400209-030 — это оригинальный модуль цифровых выходов (DO) для систем безопасности TRICONEX Tricon, предназначенный для передачи дискретных команд от контроллеров к исполнительным механизмам (регулирующие клапаны, контакторы, аварийные сигналы) в критических промышленных процессах (нефтегаз, химическая промышленность, атомная энергетика). Данный компонент критически важен для отраслей с требованиями к отказоустойчивости, так как он соответствует стандарту SIL 3 (IEC 61508), использует триплексную архитектуру и интегрируется с контроллерами Tricon, предотвращая ложные команды и обеспечивая безопасность производственных процессов.

TRICONEX DO2401 7400209-030 широко интегрируется в системы TRICONEX Tricon, работая в паре с контроллерами TRICONEX 9561-810 и модулями цифровых входов TRICONEX DI3301. Детальное описание, техническая документация и условия поставки TRICONEX DO2401 7400209-030 доступны на официальной странице продукта: [ссылка на TRICONEX DO2401 7400209-030] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по стандартам безопасности и адаптации к суровым условиям, TRICONEX DO2401 7400209-030 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей DO Tricon или комплектации новых систем безопасности.

Технические параметры TRICONEX DO2401 7400209-030

TRICONEX DO2401 7400209-030 имеет технические характеристики, оптимизированные для безопасности и надежности:

Параметры цифровых выходов:
- Количество каналов: 16 независимых триплексных каналов (каждой канал работает в 3 параллельные цепи для проверки согласованности команд);
- Тип выходного сигнала: Выходы с открытыми коллекторами (open-collector) и релейные выходы (поддерживаются оба типа для адаптации к разным исполнителям);
- Диапазон напряжения питания выходов: 24 В DC ±20% (стандартное индустриальное напряжение);
- Максимальный ток на канал:
  - Для выходов с открытыми коллекторами: ≤ 1 А DC;
  - Для релейных выходов: ≤ 2 А AC/DC;
- Время отклика: ≤ 1 мс (время от получения команды от контроллера до передачи исполнителю) — быстрая реакция на аварийные события.
Защита и безопасность:
- Архитектура: Триплексная (3-массивная) — каждая цепь независимо обрабатывает команду, при несогласованности данных модуль блокирует выход и отправляет предупреждение;
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация выходного ключа/реле);
  - Защита от перегрева (автоматическое отключение канала при температуре > +80 °C);
  - Защита от обратного тока (диоды-запираторы на выходах с открытыми коллекторами);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 11 000 000 часов (по данным TRICONEX).
Интеграция и конфигурация:
- Интерфейс с контроллером Tricon: Встроенная шина TRICONEX Tricon Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: TRICONEX TriStation 1131 — для конфигурации типа выхода (открытый коллектор/реле), настройки задержек и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, режим “нормально безопасного” состояния (например, “при сбое модуля — выход отключен”).
Механические и эксплуатационные параметры:
- Габариты: 145 × 105 × 32 мм (ширина × высота × глубина);
- Вес: 约 400 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности TRICONEX DO2401 7400209-030

TRICONEX DO2401 7400209-030 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DO:

Триплексная архитектура и SIL 3: Три независимые цепи для каждого канала гарантируют отсутствие ложных команд. В нефтегазовой установке TRICONEX DO2401 7400209-030 передает команду на закрытие аварийного клапана — если одна цепь выходит из строя, остальные две продолжают проверять согласованность, контроллер не получает неверную команду, предотвращая неоправданное закрытие клапана и остановку трубопровода.
Поддержка двух типов выходов: Совместимость с выходами открытого коллектора и реле делает TRICONEX DO2401 7400209-030 универсальным. В химическом заводе модуль использует релейные выходы для управления мощными контакторами насосов (ток 1,5 А AC) и выходы открытого коллектора для сигнализации на аварийные лампы (ток 0,5 А DC) — не требуется дополнительных адаптеров.
Полная интеграция с экосистемой TRICONEX: TRICONEX DO2401 7400209-030 автоматически синхронизируется с контроллером TRICONEX 9561-810 при запуске, конфигурация через TriStation 1131 занимает не более 20 минут. Инженеры могут быстро настроить тип выхода для каждого канала (например, “DO1 — релейный выход для клапана”) и запустить тест команды, не требуя внешнего оборудования.
Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C делает TRICONEX DO2401 7400209-030 подходящим для холодных северных полей (температура -35 °C) или жарких атомных электростанций (температура +65 °C) — модуль продолжает стабильно передавать команды, не теряя контакта с исполнителями.
Расширенная диагностика и безопасность: TRICONEX DO2401 7400209-030 непрерывно проверяет состояние каждого выхода (ток, напряжение, температура реле) и передаёт данные о деградации (например, износ контактов реле) в HMI. При снижении качества контакта модуль отправляет предупреждение, операторы успевают заменить канал/модуль до полного выхода из строя, минимизируя риск аварии.

Примеры применения TRICONEX DO2401 7400209-030

TRICONEX DO2401 7400209-030 находит широкое применение в системах TRICONEX Tricon:

Нефтегазовая установка (компрессорная станция): В станции TRICONEX DO2401 7400209-030 использует 8 релейных выходов для управления контакторами 4 компрессоров и 8 выходов открытого коллектора для сигнализации на аварийные лампы. При превышении давления газа > 18 МПа контроллер TRICONEX 9561-810 отправляет команду на остановку компрессора, модуль передаёт её за 0,9 мс, предотвращая разрыв трубопровода.
Химическая промышленность (производство ядовитых химикатов): В заводе TRICONEX DO2401 7400209-030 управляет 10 аварийных клапанов нейтрализации (релейные выходы) и 6 индикаторов уровня ядовитых жидкостей (выходы открытого коллектора). При обнаружении утечки модуль отправляет команду на открытие клапанов за 1 мс, система нейтрализации запускается мгновенно, минимизируя распространение токсичных веществ.
Атомная электростанция (система охлаждения реактора): В АЭС TRICONEX DO2401 7400209-030 передает команды на приводы аварийных ворот системы охлаждения (релейные выходы, ток 2 А DC). Триплексная архитектура гарантирует, что даже при отказе одной цепи команда передаётся стабильно, ворот открываются за 2 с, поддерживая безопасный уровень воды в реакторе.

Сравнение с конкурентами

TRICONEX DO2401 7400209-030 выгодно отличается от аналогичных модулей DO для систем безопасности от ведущих конкурентов (HIMA, Siemens):

Параметр сравнения	TRICONEX DO2401 7400209-030	Аналог HIMA (HIMA F7143)	Аналог Siemens (Siemens 7SA83)
Архитектура	Триплексная (3-массивная)	Дуплексная (2-массивная)	Дуплексная (2-массивная)
SIL сертификация	SIL 3	SIL 3	SIL 2
Типы выходов	Открытый коллектор + реле	Открытый коллектор	Реле
Максимальный ток на канал (реле)	≤ 2 А AC/DC	— (нет релейных выходов)	≤ 1,5 А AC/DC
Температурный диапазон	-40 °C до +70 °C	-40 °C до +70 °C	-30 °C до +60 °C
Совместимость	TRICONEX Tricon	HIMA HIMatrix	Siemens Siprotec

Этот сравнение подтверждает, что TRICONEX DO2401 7400209-030 предлагает высшую отказоустойчивость (триплексная архитектура) и гибкость в выборе выходов (открытый коллектор + реле), что делает его предпочтительным выбором для критических систем TRICONEX Tricon, где требуется максимальная безопасность и универсальность.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми системами: TRICONEX DO2401 7400209-030 разработан исключительно для TRICONEX Tricon — использование с системами HIMA HIMatrix или Siemens Siprotec приведет к несовместимости и невозможности передачи команд.
Не превышайте максимальный ток на канал: Для релейных выходов не подключайте нагрузки с током > 2 А AC/DC, для выходов открытого коллектора — > 1 А DC — перегрузка повреждает выходной ключ/реле и отменяет гарантию.
Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX DO2401 7400209-030 полностью отключите питание шасси Tricon — это предотвращает электроудар и повреждение триплексных цепей.
Регулярно проверяйте состояние реле: Каждый полугодие проверяйте контакты реле через TriStation 1131 — износ контактов может привести к нестабильной передаче команды, что влияет на безопасность процесса.
