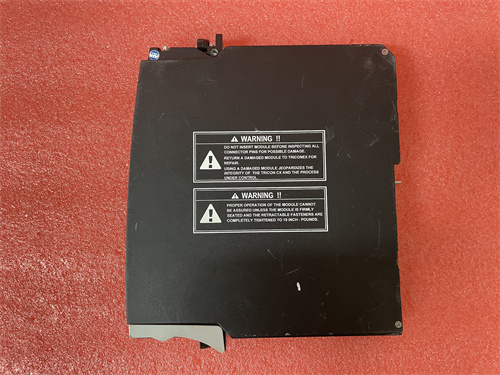

TRICONEX DO2401 7400209-030

Описание

Описание продукта

Параметры продукта

• Тип компонента: Цифровой выходной модуль для систем безопасности Triconex SIS и контроллеров Triconex (класс SIL 3).
• Количество выходных каналов: 16 независимых каналов — для управления множеством исполнительных механизмов в рамках одной или нескольких безопасных функций.
• Тип выходных контактов: Релейные (нормально разомкнутые — НО), двухпольные; номинальный ток контактов — 2 А (при 250 В АС / 30 В ДС) — для управления низко- и среднеэнергетическими исполнителями.
• Конфигурация безопасности: Поддерживает триплексную конфигурацию (2oo3 — два из трех) или двойную модульную (2oo2 — два из двух) — для повышения надежности и соответствия SIL 3.
• Время срабатывания канала: ≤ 5 мс (мгновенное передача команды при выявлении опасного состояния) — критично для предотвращения аварий с тяжелыми последствиями.
• Степень изоляции: 1 кВ АС (между каналами, между модулем и шасси контроллера) — высокая защита от электромагнитных помех и перепадов напряжения.
• Функции самодиагности: Мониторинг состояния контактов реле, катушек, цепи питания, проверка целостности команды — данные об ошибках передаются в контроллер SIS и отображаются в ПО.
• Индикаторы состояния: Световые диоды на каждом канале (зеленый — нормальное состояние, красный — команда выполнена/ошибка) и общий индикатор питания/диагностики (зеленый — нормальная работа, желтый — предупреждение, красный — критическая ошибка).
• Рабочая температура: 0 °C до +60 °C (подходит для закрытых промышленных помещений с вентиляцией, где установлены системы SIS).
• Напряжение питания: 24 В ДС (от шасси контроллера Triconex, с дублированием питания для обеспечения безопасности).
• Совместимость с системами: Triconex 3503, 4503, 5503 Controllers; Triconex Safety Instrumented Systems (SIS) с классом SIL 3; соответствует стандартам IEC 61508, IEC 61511 (промышленные процессы), IEC 61513 (нуклеарная энергетика).
• Габариты: Стандартные для модулей Triconex (ширина 44 мм × глубина 180 мм × высота 140 мм) — для монтажа в шкафы контроллеров.
• Количество циклов переключения контактов: ≥ 1 млн — гарантирует долговечность при длительной эксплуатации.

Преимущества и особенности

1. Максимальная надежность для SIL 3 систем: TRICONEX DO2401 7400209-030 с триплексной архитектурой и низким вероятностью неисправности (PFDavg ≤ 10⁻⁷ на год) обеспечивает высокую безопасность для критических процессов — например, предотвращает разрыв нефтепровода или взрыв реактора за счет мгновенного включения аварийных систем.
2. Масштабируемость управления исполнителями: 16 независимых каналов позволяют использовать TRICONEX DO2401 7400209-030 для управления несколькими безопасными функциями одновременно (например, защита нескольких реакторов или участков трубопровода), что оптимизирует использование оборудования и снижает затраты на монтаж.
3. Детальная самодиагностика: Функции мониторинга каждого компонента модуля (контакты, катушки, питание) позволяют оперативно выявлять неполадки (например, выгорание реле или обрыв цепи) и устранять их без остановки процесса — снижая риск неисправности системы в критический момент.
4. Высокая устойчивость к внешним влияниям: Степень изоляции 1 кВ АС и конструкция, защищающая от электромагнитных помех, делают TRICONEX DO2401 7400209-030 устойчивым к суровым промышленным условиям (например, рядом с мощными компрессорами, трансформаторами или двигателями).

Примеры применения в отраслях

• Нефтегазовая промышленность: Использование TRICONEX DO2401 7400209-030 в системе защиты нефтеперекачивающих трубопроводов — модуль передаёт команды на 16 аварийных клапанов сброса давления, расположенных по всей длине трубопровода, при превышении критического уровня давления или выявлении утечек, предотвращая разрыв и выброс нефти.
• Химическая промышленность: Применение в системе безопасности реакторных установок — TRICONEX DO2401 7400209-030 управляет клапанами подачи инертного газа, системами охлаждения и выключателями насосов дозирования реагентов, активируя их при достижении опасной температуры или давления в реакторе.
• Атомная энергетика: Интеграция в системы контроля и защиты реакторов (КЗР) — модуль передаёт команды на блокировку подачи топлива, включение системы аварийного охлаждения и открытие клапанов сброса давления при нарушении безопасных параметров ядерной реакции, обеспечивая соответствие требованиям ИАЭА.
• Локальные очистные сооружения: Использование TRICONEX DO2401 7400209-030 в системе защиты оборудования очистки стоков — модуль отключает насосы и переключает стоки в резервные емкости при превышении концентрации токсичных веществ, предотвращая загрязнение окружающей среды.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что TRICONEX DO2401 7400209-030 совместим с вашим контроллером Triconex (3503/4503/5503) и соответствует требованиям SIL 3 ваших безопасных функций. Для управления большим количеством исполнительных механизмов (до 16) модуль является оптимальным; для более масштабных систем можно комбинировать несколько модулей в конфигурацию 2oo3.
• Меры предосторожности:
  1. Монтаж и настройку TRICONEX DO2401 7400209-030 должен выполнять сертифицированный специалист Triconex — неправильная конфигурация безопасности (2oo2/2oo3) или подключение исполнителей может привести к неисправности системы и угрозе безопасности.
  2. Обеспечьте дублированное питание модуля от двух независимых источников 24 В ДС — это гарантирует работоспособность даже при отключении одного источника питания.
  3. Регулярно проверяйте данные диагностики через ПО Triconex TriStation 1131 — при обнаружении ошибок (например, неисправный канал или выгоранное реле) немедленно замените модуль или устраните причину неполадки, не эксплуатируя систему в неисправном состоянии.
  4. Не превышайте номинальный ток контактов (2 А) — перегрузка может привести к выгоранию реле и выходу канала из строя, нарушая выполнение безопасной функции.
