Описание

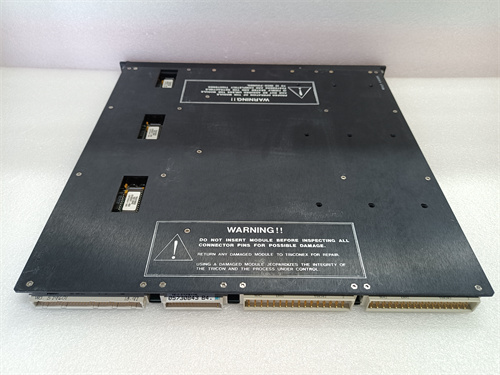

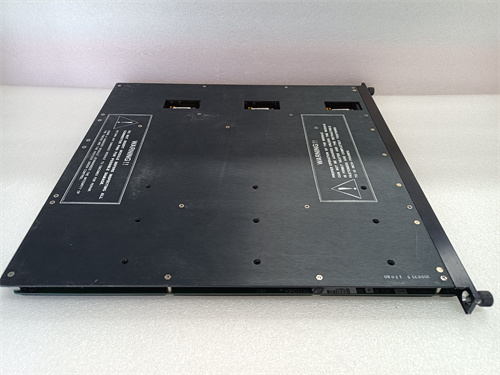

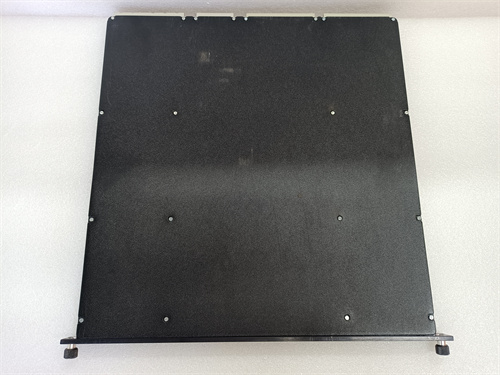

TRICONEX EM2291 (ссылка на продукт: [вставьте ссылку]) — это высокобезопасный модуль аналоговых выходов от компании TRICONEX, разработанный для систем безопасности Tricon, предназначенный для точного регулировки исполнительных устройств в критически важных промышленных процессах. TRICONEX EM2291 сочетает в себе триплексную архитектуру и сертифицированную надежность, что делает его незаменимым в атомной энергетике, нефтегазовой промышленности и химической промышленности, где ошибки в регулировке могут привести к катастрофическим последствиям.
Описание продукта
TRICONEX EM2291 представляет собой модуль с 4 каналами аналоговых выходов, поддерживающих токовые (4–20 мА) и напряжные (0–10 В) сигналы, основанный на триплексной технологии — каждый канал управляется тремя независимыми цепями с голосованием результатов, исключающим влияние одиночных сбоев. Благодаря этому TRICONEX EM2291 обеспечивает стабильную передачу регулирующих сигналов даже при отказе одной из цепей, что критично для систем с нулевым допустимым временем простоя (например, в реакторах или высоконапорных трубопроводах). TRICONEX EM2291 сертифицирован по международным стандартам безопасности (SIL 3 по IEC 61508, TÜV Rheinland), подтверждая его соответствие самым высоким требованиям. Модуль интегрируется с системой Tricon через внутреннюю шину, поддерживает онлайн-диагностику и автоматическое переключение на резервные цепочки, что позволяет обслуживать его без остановки процесса.
Параметры продукта
- Тип модуля: аналоговый модуль выходов для системы безопасности Tricon
- Количество каналов: 4 независимых аналоговых выходов
- Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В (напряжные)
- Разрешение: 16 бит (погрешность ±0.1% от полного диапазона)
- Архитектура: триплексная (тройная модульность с голосованием результатов)
- Уровень безопасности: SIL 3 (IEC 61508), AK 6 (DIN V 19250)
- Время отклика: ≤100 мс (от изменения сигнала до вывода на выход)
- Изоляция: электрическая изоляция каналов друг от друга и от шкафа (1500 В АС)
- Максимальный ток на выходе (для 4–20 мА): 25 мА (с защитой от перегрузки)
- Питание: 24 В ПЭ (ток потребления 250 мА)
- Температурный диапазон эксплуатации: 0…60 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф Tricon)
- Габариты: 254 × 102 × 38 мм (длина × ширина × высота)
- Совместимость: системы безопасности TRICONEX Tricon, регулировочные клапаны, дроссели, исполнительные механизмы (с поддержкой 4–20 мА или 0–10 В)
Преимущества и особенности
- Триплексная надежность: TRICONEX EM2291 благодаря трем независимым цепям с голосованием гарантирует точность регулировки даже при частичных сбоях, что критично для атомных электростанций или хранилищ токсичных веществ.
- Высокий уровень сертификации: соответствие SIL 3 подтверждает, что модуль безопасно функционирует в условиях агрессивных промышленных сред, включая вибрации и электромагнитные помехи.
- Онлайн-диагностика: возможность проверки состояния каждого канала и цепочки без остановки процесса позволяет оперативно выявлять неисправности, минимизируя риск аварий.
- Строгая изоляция: электрическая изоляция на 1500 В предотвращает искажения сигналов от внешних источников, например, вблизи высоковольтных систем в нефтегазовых комплексах.
- Интеграция с Tricon: полная совместимость с системой безопасности Tricon обеспечивает единый цикл управления и защиты, упрощая внедрение и настройку.
Примеры применения в отраслях
- Атомная энергетика: регулировка положения управляющих стержней в реакторах, где TRICONEX EM2291 передаёт точные сигналы (4–20 мА) для контроля интенсивности ядерных реакций.
- Н нефтегазовая промышленность: управление регулировочными клапанами в высоконапорных трубопроводах, с модулем, обеспечивающим стабильное регулирование давления при переменных нагрузках.
- Химическая промышленность: регулировка дозировки реагентов в смесительных реакторах, где TRICONEX EM2291 гарантирует точность сигналов (0–10 В) для поддержания безопасных концентраций веществ.
- Энергетика: управление вентиляторами систем охлаждения турбин, с модулем, регулирующим скорость в зависимости от температурных сигналов, предотвращая перегрев.
Сравнение с конкурентами
По сравнению с аналоговыми модулями выходов безопасности от HIMA (H41q AO) и Siemens (S7-400F AO), TRICONEX EM2291 выделяется триплексной архитектурой (против дуплексной у конкурентов) и более высоким уровнем изоляции. Это делает его предпочтительным для систем с нулевым допустимым риском сбоя, таких как атомные и нефтегазовые объекты.
Рекомендации по выбору
TRICONEX EM2291 рекомендуется для критически важных объектов с требованиями SIL 3 (атомная энергетика, химия, нефтегаз). Он оптимально подходит для систем на базе TRICONEX Tricon, где нужно регулирование 4 аналоговых сигналов. При необходимости большего количества каналов можно использовать несколько модулей или рассмотреть модель TRICONEX EM2391 с 8 выходами.
Меры предосторожности
- Монтаж TRICONEX EM2291 выполнять только в шкафах Tricon, соблюдая рекомендации по разводке кабелей (отделение силовых и сигнальных линий), чтобы избежать электромагнитных помех.
- Перед эксплуатацией провести калибровку всех каналов с использованием эталонных приборов, подтверждая соответствие погрешности ±0.1% и сертификации SIL 3.
- Регулярно проверять состояние триплексных цепей через диагностическое ПО Tricon, особенно после сильных вибраций или перепадов напряжения.
- Использовать только сертифицированные кабели с двойной экранировкой для подключения исполнительных устройств, чтобы сохранить уровень изоляции и точность сигналов.
- При замене модуля использовать только оригинальные запчасти от TRICONEX, чтобы не нарушить целостность триплексной архитектуры и сертификацию безопасности.
