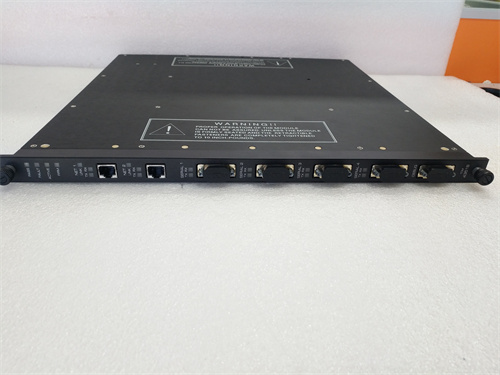

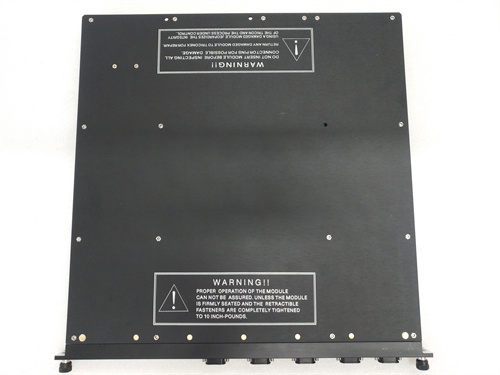

TRICONEX EM2292

Описание

Общая информация о продукте TRICONEX EM2292

Технические параметры TRICONEX EM2292

• Параметры аналоговых входов:
  • Количество каналов: 8 независимых дифференциальных каналов (каждой канал изолирован от других и шасси, поддерживает триплексную проверку сигнала);
  • Поддерживаемые типы сигналов:
    • Токовые сигналы: 4–20 мА DC (стандартный индустриальный сигнал для датчиков);
    • Напряжностные сигналы: 0–10 В DC, 1–5 В DC (для низкопотребляющих сенсоров);
    • Резиторные сигналы: Pt100, Pt1000, Cu50 (для температурных датчиков);
  • Разрешение ADC (аналого-цифрового преобразователя): 16 бит — высокая детализация для выявления малых изменений сигнала;
  • Точность измерения: ≤ ±0,05% FS (при температуре 25 °C) — минимальные отклонения для стабильного мониторинга;
  • Время отклика: ≤ 100 мс (время от получения сигнала до передачи в контроллер).
• Защита и надежность:
  • Архитектура: Поддержка триплексной системы Tricon — каждый канал передаёт сигнал в три независимые цепочки контроллера для сверки и исправления ошибок;
  • Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей (обрыв кабеля, короткое замыкание, деградация сенсора);
    • Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–10 Гц — подавление импульсных помех от насосов/компрессоров;
    • Защита от перепадов напряжения (до 30 В DC на входах);
  • SIL-классификация: SIL 3 (IEC 61508, IEC 61511);
  • Время между отказами (MTBF): ≥ 12 000 000 часов (по данным TRICONEX).
• Интеграция и конфигурация:
  • Интерфейс с TRICONEX Tricon: Встроенная шина Tricon Backplane (скорость передачи 100 Мбит/с);
  • Совместимое ПО: TRICONEX TriStation 1131, TRICONEX Tricon Diagnostics Tool — для настройки типа сигнала, калибровки и мониторинга;
  • Поддерживаемые функции: Автоматическая калибровка, онлайн-мониторинг состояния каналов, настраиваемые предупреждающие пороги (для отправки сигналов аварии).
• Механические и эксплуатационные параметры:
  • Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
  • Вес: 约 380 г;
  • Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
    • Диапазон хранения: -55 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 150 мА).

Преимущества и особенности TRICONEX EM2292

1. Триплексная обработка данных для SIL 3: Поддержка триплексной проверки сигнала гарантирует, что TRICONEX EM2292 не передает искаженные данные. В атомной электростанции при измерении температуры воды в системе охлаждения реактора модуль сравнивает результаты трех цепочек — только при совпадении всех значений сигнал передается в контроллер, предотвращая ложные аварийные остановки.
2. Высокая точность и широкая поддержка сенсоров: Точность ≤ ±0,05% FS и поддержка Pt100/Pt1000 делают TRICONEX EM2292 идеальным для измерения критических параметров. В нефтегазовом заводе модуль считывает сигналы от 6 датчиков давления (4–20 мА) и 2 датчиков температуры (Pt1000) с ошибкой < 0,02%, гарантируя стабильность перегонки нефтепродуктов и предотвращение утечек.
3. Полная интеграция с системой TRICONEX Tricon: TRICONEX EM2292 автоматически синхронизируется с контроллером TRICONEX 9561-810 при запуске, конфигурация через TriStation 1131 занимает не более 15 минут. Инженеры могут быстро настроить “канал 1 — Pt100 для температуры масла турбины” или “канал 2 — 4–20 мА для давления пара”, не требуя внешнего калибровочного оборудования.
4. Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C и защита EMC делают TRICONEX EM2292 подходящим для северных нефтяных площадей (температура -35 °C) или химических заводов (температура +65 °C) — модуль продолжает стабильно считывать сигналы, даже при сильных перепадах температуры или электромагнитных помехах.

Примеры применения TRICONEX EM2292

• Атомная электростанция (система охлаждения реактора): В АЭС TRICONEX EM2292 считывает сигналы от 8 датчиков температуры воды (Pt100) и 4 датчиков давления (4–20 мА). При превышении температуры > 320 °C модуль передаёт сигнал аварии за 90 мс, контроллер TRICONEX 9561-810 запускает резервную систему охлаждения после триплексной проверки, предотвращая перегрев реактора.
• Нефтегазовая установка (нефтеперерабатывающий завод): В заводе TRICONEX EM2292 использует 6 каналов для датчиков уровня нефти в резервуарах (4–20 мА) и 2 канала для датчиков pH (0–10 В DC). При снижении уровня нефти ниже 20% модуль отправляет предупреждение, операторы запускают резервный насос; при изменении pH на 0,5 единицы — корректируют дозировку реагентов, поддерживая качество продукции.
• Химическая промышленность (производство ядовитых химикатов): В реакторном зале TRICONEX EM2292 считывает сигналы от 8 датчиков концентрации токсичных газов (4–20 мА). При превышении концентрации > 50 ppm модуль мгновенно передает сигнал в контроллер, который останавливает реактор и запускает систему вентиляции, предотвращая выброс газов и травматизм персонала.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с TRICONEX Tricon: Прежде чем приобрести TRICONEX EM2292, убедитесь, что он поддерживается вашей версией Tricon (≥ v11.0) и контроллером TRICONEX 9561-810. Также подтвердите совместимость с используемыми сенсорами (например, Pt100, 4–20 мА датчики). Информация о совместимости доступна в документации на [ссылка на TRICONEX EM2292] или через техническую поддержку TRICONEX.
• Оцените требования к SIL и точности: Если ваша система требует SIL 3 и высокой точности (< ±0,1% FS) (например, атомные электростанции, нефтегазовые установки), TRICONEX EM2292 — оптимальный выбор; для SIL 2 систем можно рассмотреть модули с более низкими характеристиками.
• Приобретайте оригинал: Для гарантии триплексной работы и SIL 3 покупайте TRICONEX EM2292 только у авторизованных дилеров TRICONEX — подделки имеют низкую точность (> ±0,2% FS), не поддерживают триплексную проверку и могут привести к авариям.

Предостережения

• Не используйте с несовместимыми системами: TRICONEX EM2292 разработан для TRICONEX Tricon — использование с HIMA HIMatrix или Siemens Siprotec приведет к несовместимости интерфейсов и невозможности триплексной обработки данных.
• Производите регулярную калибровку: Каждый квартал калибруйте модуль через TriStation 1131 — пропуск калибровки может увеличить ошибку до ±0,1% FS, что критично для процессов с строгими требованиями к точности.
• Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX EM2292 отключите питание шасси Tricon — это предотвращает электроудар и повреждение триплексных цепей модуля.
• Избегайте контакта с агрессивными веществами: 虽然 TRICONEX EM2292 устойчив к обычному промышленному маслу, но контакт с кислотами или щелочами повреждает корпус — в химических цехах используйте дополнительную защитную оболочку.

EM2292
