Описание

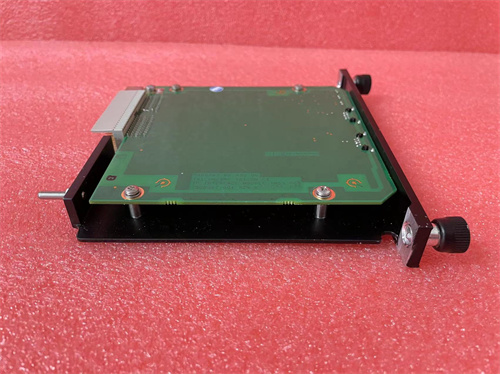

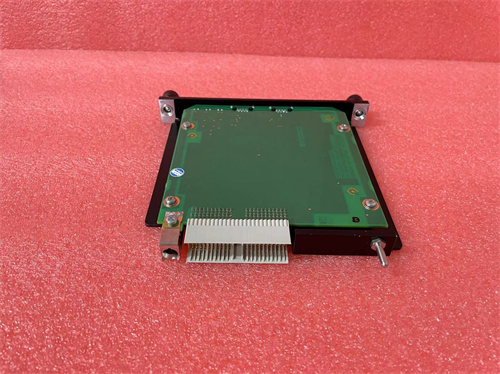

TRICONEX IMFF4703X

TRICONEX IMFF4703X является высокоточным модулем аналоговых входов, разработанным компанией Triconex (часть Schneider Electric) для интеграции в триплексные системы безопасности (SIS) Triconex – предназначенные для защиты критических промышленных процессов. Этот модуль TRICONEX IMFF4703X построен на отказоустойчивой архитектуре, соответствующей требованиям уровня безопасности SIL 3 (IEC 61508), и специализируется на надежной сборке аналоговых сигналов от датчиков (температуры, давления, уровня) в опасных зонах, передавая их в контроллер SIS для анализа [ссылка на продукт]. Благодаря полной совместимости с контроллерами Triconex (например, TRICONEX 3625, 3700) и поддержке горячего заменения TRICONEX IMFF4703X легко внедряется в нефтегазовые, химические и энергетические установки, где ошибка в считывании аналоговых параметров может привести к катастрофическим последствиям. В составе систем безопасности TRICONEX IMFF4703X демонстрирует исключительную стабильность и точность – средний срок между отказами (MTBF) превышает 1 млн часов, подтверждая конструкционную безопасность Triconex [ссылка на продукт]. Особенно ценен TRICONEX IMFF4703X в реакторах с опасными веществами, трубопроводах высокого давления и электростанциях – где требуется абсолютная достоверность данных о состоянии процесса.

Технические параметры

Тип модуля: модуль аналоговых входов безопасности для SIS Triconex (дифференциальные входы)
Уровень безопасности: соответствует SIL 3 по стандарту IEC 61508, категории AK 6 по DIN V 19250
Количество каналов: 8 независимых аналоговых входов (дифференциальные)
Типы принимаемых сигналов: 4–20 мА (ток), 0–10 В / ±10 В (напряжение) – настраиваемые для каждого канала
Точность измерения: ±0,1% от полного диапазона (при температуре 25 °C), ±0,25% в диапазоне 0–60 °C
Разрешение: 16 бит (для всех типов сигналов)
Коммуникация с контроллером: через триплексную шину Triconex (синхронная передача данных между тремя каналами контроллера)
Питание: от шасси контроллера Triconex (24 В постоянного тока), потребление не более 12 Вт
Температурный диапазон работы: от 0 °C до 60 °C
Уровень защиты: IP20 (для установки в закрытые шасси)
Размеры: 178 мм (ширина) × 356 мм (высота) × 102 мм (глубина)
Стандарты соответствия: IEC 61508 (функциональная безопасность), EN 61000-6-2 (электромагнитная совместимость), UL 508 (безопасность электроники)
Защитные функции: защита от перегрузки, статического разряда (±15 кВ), подавление помех фильтрами низких частот, мониторинг состояния каналов

Преимущества и особенности

TRICONEX IMFF4703X выделяется триплексной синхронизацией с контроллером SIS – каждый аналоговый сигнал считывается и обрабатывается независимо тремя каналами контроллера, что исключает ложные данные из-за отказа одного канала (принцип 2-out-of-3). Ключевым преимуществом является дифференциальная конфигурация всех 8 каналов: эффективно защищает сигналы от электромагнитных помех и помех индуктивного характера (от силовых кабелей, двигателей), что критично для установки в агрессивных промышленных средах с высоким уровнем помех. Модуль имеет универсальные входы: каждый канал можно индивидуально настроить на прием токовых или напряжевых сигналов, что делает TRICONEX IMFF4703X совместимым с различными типами аналоговых датчиков (термопар, тензодатчики, индуктивные датчики) без дополнительных адаптеров. Также TRICONEX IMFF4703X поддерживает горячее заменение в шасси Triconex – возможность заменить модуль без остановки системы SIS, минимизируя простои критических процессов. Особая особенность – расширенная диагностика состояния каналов: через программное обеспечение Triconex TriStation можно отслеживать точность каждого канала, выявлять неполадки (обрыв кабеля, повреждение датчика) и своевременно предпринимать меры, предотвращая потерю данных.

Прикладные области и кейсы

TRICONEX IMFF4703X широко используется в нефтегазовой сфере, химической промышленности, атомной энергетике, металлургии и фармацевтике. В нефтегазовых комплексах модуль собирает сигналы от датчиков давления в трубопроводах высокого давления: TRICONEX IMFF4703X передаёт точные данные в контроллер SIS, и при превышении безопасных лимитов система автоматически активирует аварийные клапаны. В химической промышленности он считывает сигналы от датчиков температуры и уровня опасных химикатов в реакторах: триплексная обработка сигналов TRICONEX IMFF4703X гарантирует, что даже при отказе одного канала контроллера данные остаются достоверными, предотвращая ложные остановки или неотключения. В атомной энергетике модуль используется в системах мониторинга параметров реактора: считывает сигналы от датчиков уровня воды и радиации, передавая их в контроллер защиты. В металлургических заводах TRICONEX IMFF4703X собирает сигналы от датчиков температуры металла в электродных печах: высокая точность измерений позволяет SIS своевременно регулировать питание, предотвращая перегрев.

Сравнение с конкурентами

По сравнению с аналогичными модулями аналоговых входов безопасности от других брендов (например, Siemens SM 331 F, ABB DI810-S), TRICONEX IMFF4703X имеет несколько преимуществ. Во-первых, полная интеграция с триплексной архитектурой Triconex – модуль автоматически синхронизируется с тремя каналами контроллера, в то время как сторонние модули требуют сложной конфигурации для соответствия SIL 3. Во-вторых, дифференциальная защита всех 8 каналов – в отличие от Siemens SM 331 F (только 4 дифференциальных канала) и ABB DI810-S (однонаправленные входы), что делает TRICONEX IMFF4703X более устойчивым к помехам. В-третьих, более детальная диагностика каналов – позволяет отслеживать износ датчиков и кабелей, планируя замену до полного отказа, в то время как у конкурентов диагностика ограничена только наличием сигнала. Недостатком по сравнению с ABB DI810-S является более высокая стоимость (на 20–25%), но это компенсируется уникальной архитектурой безопасности и надежностью, критическими для высокорисковых процессов.

Советы по выбору и предостережения

При выборе TRICONEX IMFF4703X необходимо учитывать тип системы безопасности (должен быть SIS Triconex), количество требуемых аналоговых входов (8 каналов – оптимально для средних систем) и тип сигналов от датчиков (ток/напряжение). Для систем с большим количеством аналоговых датчиков можно совмещать несколько модулей TRICONEX IMFF4703X в одном шасси контроллера. При установке модуля следует соблюдать правила монтажа на DIN-рейку (пространство для теплоотвода не менее 50 мм) и использовать щиткованные кабели для подключения датчиков (улучшает защиту от помех). Перед эксплуатацией необходимо настроить тип сигнала для каждого канала через Triconex TriStation, провести тесты на соответствие SIL 3 и проверить работоспособность каждого канала. Важно регулярно проверять состояние кабелей и датчиков, а также обновлять прошивку TRICONEX IMFF4703X через официальный портал Schneider Electric. Не рекомендуется использовать модуль в условиях температуры выше 60 °C или влажности более 90% (без конденсации), а также подключать сигналы за пределами допустимого диапазона – это может привести к повреждению каналов и снижению уровня безопасности.
