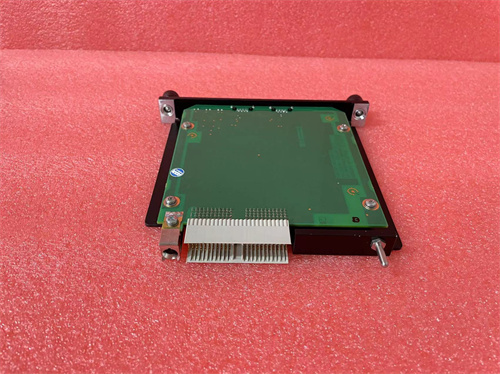

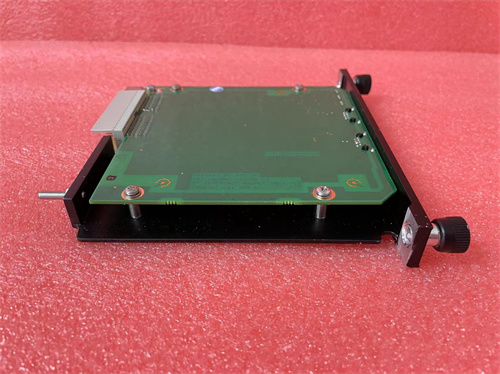

TRICONEX IMFF4703X

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль цифровых входов/выходов (I/O) для безопасных систем SIS Triconex, сертифицированный на SIL 3, предназначенный для коммутации сигналов от датчиков и к исполнителям.
• Конфигурация каналов:
  • Количество каналов: 16 универсальных каналов (каждой можно настроить как вход или выход через ПО);
  • Тип сигналов (входы): Активные сигналы 24 В ДС (PNP/NPN), пассивные контактные сигналы (НО/НК);
  • Тип сигналов (выходы): Релейные контакты (Normally Open/Normally Closed) или транзисторные выходы 24 В ДС (PNP/NPN); максимальный ток на выходной канал — 2 А (релейные) / 0.5 А (транзисторные).
• Технические характеристики сигналов:
  • Напряжение рабочего сигнала (входы): 18–30 В ДС (PNP); ≤ 5 В ДС (нерабочее состояние);
  • Напряжение питания каналов: 24 В ДС ± 10%;
  • Изоляция: Канал-к-каналу, канал-к-шасси и канал-к-системе питания — 500 В АС (1 минута); сопротивление изоляции ≥ 100 МОм (при 500 В ДС) — защита от электромагнитных помех.
• Функции безопасности и диагностики:
  • Архитектура: TMR (3-out-of-3) — три независимые модули для проверки и согласования сигналов;
  • Диагностика: Постоянная самодиагностика каналов (обрыв кабеля, короткое замыкание, нестабильный сигнал), диагностика электроники модуля и питания; сигналы об ошибках передаются в контроллер SIS для триггерирования резервных механизмов;
  • Фильтрация сигналов: Настраиваемое время фильтрации (1 мс — 100 мс) — для подавления помех и предотвращения ложных срабатываний.
• Интерфейсы и коммутация:
  • Шина связи с контроллером: Встроенная шина TMR Triconex — высокоскоростная связь с минимальной задержкой;
  • Разъемы: Клеммная панель (terminal block) с защитами от неправильного подключения; степень защиты IP20 при монтаже в шкаф SIS.
• Питание:
  • Входное напряжение: 24 В ДС ± 15% (двойное питание — основной и резервный, для повышения надежности);
  • Потребление энергии: ≤ 6 Вт (при полной нагрузке на 16 каналов).
• Механические и эксплуатационные параметры:
  • Корпус: Металлический шасси Triconex (стандартная высота 3U); степень защиты IP20;
  • Габариты: Ширина 160 мм × глубина 250 мм × высота 130 мм; вес ≈ 1.9 кг;
  • Рабочая температура: 0 °C до +60 °C (оперативная); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к внешним воздействиям: Соответствует стандартам EN 61000-6-2 (иммунитет к индустриальным помехам) и IEC 61508 (требованиям к безопасности SIL 3).
• Совместимое оборудование:
  • Контроллеры Triconex: 3600, 4100, 5000, 7000;
  • ПО конфигурации: Triconex TriStation 1131;
  • Датчики и исполнители: Кнопки аварийного останова Allen-Bradley, датчики давления Emerson Rosemount, регулирующие клапаны Fisher.
• Соответствие стандартам: IEC 61508 (SIL 3), IEC 61511 (для процессов), CE (электромагнитная совместимость), UL 508 (промышленная безопасность), ATEX (для опасных зон).

Преимущества и особенности

1. Высокий уровень безопасности SIL 3: TRICONEX IMFF4703X сертифицирован на SIL 3, что делает его подходящим для критических систем, где допустима минимальная вероятность отказа (например, системы защиты реакторов, остановки компрессорных станций).
2. Отказоустойчивость TMR-архитектуры: Три независимые модули проверяют и согласовывают каждый сигнал, гарантируя работоспособность даже при сбое одного из модулей — критично для непрерывной защиты процесса.
3. Универсальность каналов: Возможность настройки каждого из 16 каналов как входа или выхода через ПО TriStation 1131 делает TRICONEX IMFF4703X гибким для адаптации к различным сценариям применения, без необходимости покупки специализированных модулей.
4. Легкая интеграция в системы Triconex: Нативная совместимость с контроллерами Triconex и ПО TriStation 1131 упрощает конфигурацию, отладку и сертификацию системы, снижая риски ошибок при внедрении.

Примеры применения в отраслях

• Нефтегазовая промышленность (добывающие платформы): Использование TRICONEX IMFF4703X в системе защиты компрессорных станций — модуль собирает сигналы от 8 кнопок аварийного останова (входы) и управляет 8 блокирующими клапанами (выходы). При нажатии кнопки или детектировании высокого давления контроллер Triconex 5000 через TRICONEX IMFF4703X мгновенно закрывает клапаны и останавливает компрессоры, предотвращая утечку газа.
• Химическая промышленность (реакторные установки): Применение в системе безопасности реакторов — модуль считывает сигналы от 10 датчиков температуры (контактные выходы, входы) и отправляет команды на 6 насосов охлаждения (релейные выходы). В случае перегрева реакции (температура > 280 °C) модуль активирует насосы и передает сигнал в контроллер для остановки подачи реагентов.
• Энергетика (т urboэлектростанции): Интеграция в систему защиты турбин — TRICONEX IMFF4703X коммутирует сигналы от датчиков скорости вращения (входы) и управляет системой аварийного торможения (выходы). При превышении скорости на 110% номинальной модуль запускает торможение и передает данные в диспетчерскую систему через контроллер Triconex 4100.
• Металлургия (плавильные печи): Использование TRICONEX IMFF4703X в системе защиты электродных печей — модуль собирает сигналы от датчиков уровня расплава (входы) и управляет электропитанием печей (выходы). При падении уровня расплава ниже критического значения модуль отключает электропитание, предотвращая повреждение футеровки.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что TRICONEX IMFF4703X соответствует требованиям вашей системы SIS — уровень SIL 3, количество каналов (16 универсальных) и тип сигналов (релейные/транзисторные выходы). Для критических процессов с высокими рисками (нефтегазовая, химическая промышленность) этот модуль предпочтителен аналогам с более низким уровнем SIL, благодаря отказоустойчивой TMR-архитектуре. Также проверьте совместимость с вашим контроллером Triconex и версией ПО TriStation 1131.
• Меры предосторожности:
  1. Монтаж и конфигурацию TRICONEX IMFF4703X должен выполнять сертифицированный специалист по безопасным системам — неправильное подключение датчиков/исполнителей или настройка каналов может привести к ложным срабатываниям или пропуску опасных состояний.
  2. Используйте только экранированные витые пары (Shielded Twisted Pair) для подключения к датчикам и исполнителям — это критично для снижения электромагнитных помех, особенно в длинных линиях связи (более 100 метров).
  3. Регулярно выполняйте проверку и тестирование модуля через ПО Triconex TriStation 1131 — проверяйте работоспособность каждого канала, правильность передачи сигналов и функцию диагностики, согласно графику технического обслуживания (не реже 1 раза в год).
  4. Обеспечьте дублированное питание модуля (основное и резервное) — это гарантирует работоспособность даже при отключении основного источника питания, критично для непрерывной защиты процесса.

IMFF4703X
