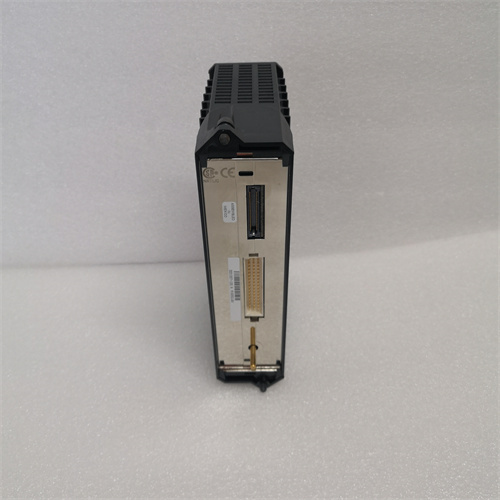

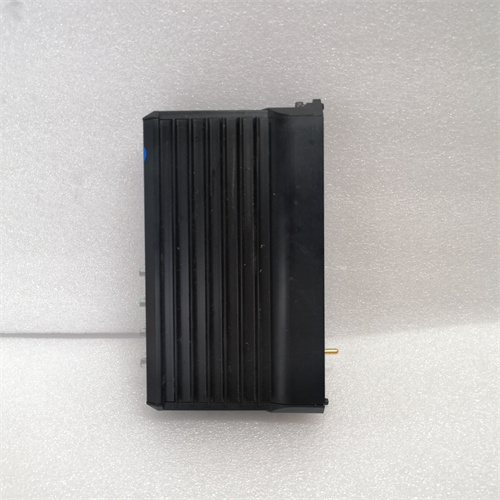

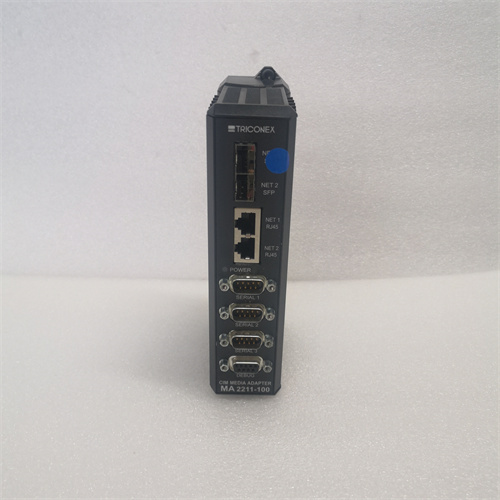

TRICONEX MA2211-100

Описание

Общая характеристика продукта TRICONEX MA2211-100

Технические параметры TRICONEX MA2211-100

• Основные параметры каналов и сигналов:
  • Тип устройства: Промышленный модуль дискретного ввода (DI) для систем безопасности TRICONEX Tricon;
  • Количество каналов: 16 независимых каналов DI — для сбора статусов 16 сенсоров безопасности одновременно;
  • Тип входного сигнала: DC 24 В (номинальное напряжение), поддерживает сигналы “норма/авария” от контактных датчиков (NO/NC контакты);
  • Уровни сигнала:
    • “Включено” (ON): 18–30 В DC;
    • “Выключено” (OFF): 0–5 В DC;
  • Время реакции: <1 мс — задержка между изменением статуса сенсора и передачей данных в контроллер.
• Параметры безопасности и сертификации:
  • Уровень безопасности: Сертификация SIL 3 по стандарту IEC 61508 (широкий диапазон вероятности отказов);
  • Класс отказоустойчивости: TÜV certified, соответствует требованиям IEC 61511 для процессов высокого риска;
  • Изоляция:
    • Двойная электрическая изоляция между каналами: 2500 В AC (1 мин);
    • Изоляция между модулем и шиной данных: 5000 В AC (1 мин) — предотвращение перемычек и искажений сигналов безопасности.
• Параметры совместимости и функциональности:
  • Совместимые контроллеры: TRICONEX Tricon CX5100, TRICONEX Tricon 3000, TRICONEX Tricon 5000;
  • Поддерживаемые функции:
    • Горячее заменение (hot-swap): Замена модуля без остановки контроллера — снижение простоев системы;
    • Самодиагностика: Встроенные тесты каналов (самопроверка каждые 100 мс) — автоматическое выявление неисправных каналов;
  • Протокол передачи данных: Внутренний протокол TRICONEX TriBus — оптимизирован для безопасной передачи данных с низкой задержкой.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления безопасности;
  • Питание: От шкафной шины TRICONEX (DC 5 В, потребляемая мощность ≤10 Вт);
  • Размеры: 160 мм (ширина) × 100 мм (высота) × 250 мм (глубина) — монтаж в стандартные слоты шин TRICONEX.

Преимущества и особенности TRICONEX MA2211-100

1. Сертификация SIL 3 и двойная изоляция: SIL 3 и изоляция 5000 В AC делают TRICONEX MA2211-100 идеальным для нефтегазовых компрессорных станций — модуль собирает сигналы от 16 датчиков давления аварий (DI) и передаёт их в TRICONEX Tricon CX5100; при превышении давления >10 МПа сигнал достигает контроллера за 0.8 мс, который активирует аварийную остановку компрессора, предотвращая разрыв трубопровода.
2. Горячее заменение и самодиагностика: Горячее заменение критично для атомных электростанций — TRICONEX MA2211-100 установлен в системе безопасности реактора; при выявлении неисправности одного канала через самодиагностику инженер заменяет модуль за 5 минут без остановки реактора, поддерживая непрерывную безопасность процесса.
3. Совместимость с TRICONEX Tricon и автоматическое распознавание: Легкая интеграция с контроллерами TRICONEX упрощает модернизацию — в химическом заводе замена старого DI-модуля на TRICONEX MA2211-100 занимает 15 минут: модуль вставляется в слот шины Tricon 3000, контроллер автоматически распознаёт его и настраивает каналы под сигналы кнопок аварийной остановки, без дополнительного программирования.
4. Низкая задержка и надежность в суровых условиях: Задержка <1 мс и устойчивость к помехам позволяют TRICONEX MA2211-100 работать в условиях сильных электромагнитных помех (например, рядом с силовыми приводами котлов) — в энергетической ТЭС модуль стабильно собирает сигналы от датчиков температуры аварий, не искажая данные и не вызывая ложных аварийных остановок.

Примеры применения TRICONEX MA2211-100 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе TRICONEX MA2211-100 подключен к контроллеру TRICONEX Tricon CX5100 и 16 датчикам уровня нефти в реакторах (DI, NC контакты). При достижении максимального уровня нефти датчик отправляет сигнал “авария” в модуль, который через 0.7 мс передает данные в контроллер; CX5100 немедленно закрывает клапан подачи сырья и активирует систему пожаротушения, предотвращая переполнение и возгорание.
• Химическая промышленность (реакторный комплекс для ядовитых веществ): В комплексе TRICONEX MA2211-100 собирает сигналы от 16 датчиков утечки газа (DI) и связан с TRICONEX Tricon 3000. При обнаружении утечки датчик переключает контакт в положение “авария”, модуль передаёт сигнал в контроллер за 0.9 мс; контроллер останавливает подачу реагентов и открывает вентиляционные клапаны, предотвращая распространение ядовитых газов.
• Атомная энергетика (ядерный реактор): В атомной электростанции TRICONEX MA2211-100 установлен в системе безопасности реактора, собирая сигналы от 16 датчиков давления охлаждающей воды (DI). При падении давления <2 МПа модуль отправляет сигнал в TRICONEX Tricon 5000 за 0.6 мс; контроллер активирует резервную систему подачи воды, поддерживая безопасный режим работы реактора и предотвращая перегрев.
• Металлургия (плавильный цех с высокой температурой): В цехе TRICONEX MA2211-100 подключен к контроллеру Tricon CX5100 и 16 кнопкам аварийной остановки (расположенных по всему цеху). При нажатии любой кнопки сигнал поступает в модуль, который через 0.8 мс передает команду на остановку всех приводов (рольганги, нагреватели), защищая персонал от травм и оборудование от повреждения.

Сравнение TRICONEX MA2211-100 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании TRICONEX MA2211-100

Рекомендации по выбору

1. Системы безопасности TRICONEX Tricon: Выбирайте TRICONEX MA2211-100 если используете контроллеры TRICONEX Tricon CX5100 или Tricon 3000 — совместимость гарантирует автоматическое распознавание, горячее заменение и полную поддержку SIL 3, без адаптеров.
2. Процессы высокого риска (SIL 3): Для нефтегазовых, химических или атомных объектов — TRICONEX MA2211-100 с сертификацией SIL 3 — оптимальный выбор, так он соответствует требованиям к безопасности и предотвращает катастрофические сбои.
3. Необходимость горячего заменения: Если система не может останавливаться для обслуживания (например, ядерные реакторы, критические компрессоры) — TRICONEX MA2211-100 с hot-swap — предпочтительнее, чем модули без этой функции.

Меры предостережения

1. Проверка соответствия сенсоров: Перед подключением убедитесь, что сенсоры DI (датчики, кнопки) поддерживают напряжение DC 24 В и тип контакта (NO/NC) — несовместимые сенсоры приведут к неточности сигналов или неработе каналов TRICONEX MA2211-100.
2. Регулярная проверка самодиагностики: Раз в месяц проверяйте логи самодиагностики через ПО TRICONEX TriStation — контролируйте количество неисправных каналов и результаты самопроверок; при обнаружении проблем заменяйте модуль немедленно, даже если только один канал неисправен.
3. Использование сертифицированных кабелей: Для подключения сенсоров используйте витые пары Cat.5e с двойной экранированием — это снижает электромагнитные помехи и гарантирует стабильность сигналов безопасности, особенно в условиях сильных помех.
4. Не превышайте пределы температуры и влажности: Эксплуатируйте TRICONEX MA2211-100 только в диапазоне 0 °C до +60 °C и влажности <95% — перегрев или конденсация могут привести к сбросу конфигурации или выходу модуля из строя.
