Описание

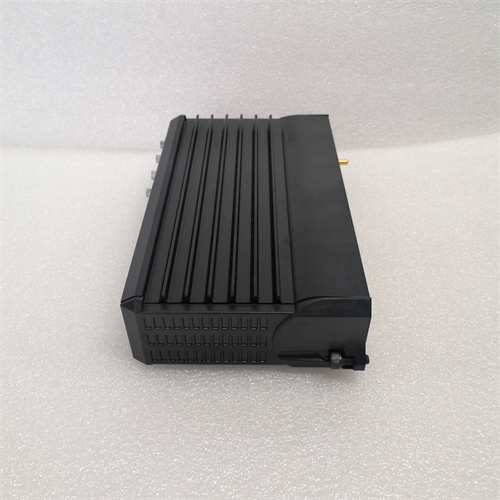

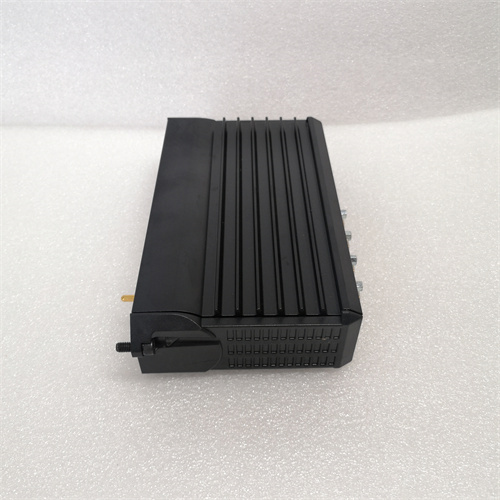

TRICONEX MA2211-100S2 — это высоконадежный модуль аналогового ввода (AI) для систем безопасности Triconex Tricon (тип SIL 3), разработанный для критических промышленных процессов, где требуется точная сборка аналоговых данных и отказоустойчивость. Он используется в нефтегазовой, химической, энергетической и атомной отрасли для считывания сигналов от датчиков давления, температуры, уровня и расхода, обеспечивая защиту агрегатов от аварий.
Описание продукта
TRICONEX MA2211-100S2 относится к линейке модулей I/O Triconex Safety Integrity Level (SIL), специализирующихся на соответствии стандартам безопасности IEC 61508 (SIL 3) — высшему уровню для систем, где отбой может привести к катастрофическим последствиям. Модуль имеет 8 независимых каналов аналогового ввода, каждый поддерживающий универсальные сигналы: токовый (4–20 мА), напряжевой (0–10 В DC) и сопротивный (RTD, для температурных датчиков Pt100) — тип сигнала настраивается через ПО Triconex TriStation 1131.
Ключевая особенность TRICONEX MA2211-100S2 — триплексная архитектура (трехкратное избыточное исполнение) каналов и внутренней электроники: каждый сигнал обрабатывается тремя независимыми цепями, а результат сравнивается в контроллере Tricon — при расхождении данных система автоматически идентифицирует неисправную цепь и переключается на исправные, обеспечивая непрерывную работу. Это гарантирует вероятность отказа на требование (PFD) <10⁻⁹ за год, соответствующее SIL 3.
TRICONEX MA2211-100S2 обеспечивает высокую точность сигнала: погрешность для 4–20 мА ±0.05% FS, для RTD ±0.1% FS, что критично для регулировки параметров в опасных зонах (например, давление в реакторе с газом под высоким давлением). Модуль поддерживает коммуникацию с контроллером Tricon через внутреннюю шину Tricon Backplane, задержка передачи <1 мс, и оснащен индикацией статуса каждого канала (световые диоды: зеленый — нормально, желтый — предупреждение, красный — ошибка) для быстрой диагностики.
В практическом применении TRICONEX MA2211-100S2 используется в нефтегазовых терминалах для считывания сигналов от 6 датчиков давления в трубопроводах и 2 датчиков уровня в резервуарах с легковоспламеняющимся жидкостью. Каждый датчик подключен к каналу TRICONEX MA2211-100S2: модуль собирает данные, проверяет их через триплексную архитектуру и передает в контроллер Tricon. При превышении давления выше безопасного порога контроллер по сигналу TRICONEX MA2211-100S2 активирует аварийное закрытие клапанов, предотвращая разрыв трубопровода.
TRICONEX MA2211-100S2 имеет конструкцию для монтажа в шасси Tricon (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с CE, UL 61010, ATEX Zone 2 и IEC 61508 (SIL 3), подтверждая безопасность в опасных средах.
Технические параметры
- Тип устройства: Модуль аналогового ввода (AI) SIL 3
- Параметры каналов:
- Количество каналов: 8 (независимые, триплексная архитектура)
- Поддерживаемые сигналы: 4–20 мА, 0–10 В DC, RTD (Pt100, Pt1000)
- Точность: ±0.05% FS (4–20 мА), ±0.1% FS (RTD)
- Изоляция: 500 В AC (между каналами, между модулем и шиной)
- Коммуникация:
- Интерфейс: Tricon Backplane
- Задержка передачи: <1 мс
- ПО для настройки: Triconex TriStation 1131
- Безопасность:
- Уровень SIL: IEC 61508 SIL 3
- Архитектура: Триплексная (1oo3D)
- PFD: <10⁻⁹ за год
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL 61010, ATEX Zone 2, IEC 61508 (SIL 3)
Преимущества и особенности
- Триплексная архитектура: Гарантирует SIL 3 и непрерывную работу при отказе одной из цепей — критическое преимущество TRICONEX MA2211-100S2 для опасных процессов.
- Высокая точность: ±0.05% FS для токовых сигналов обеспечивает точное отслеживание параметров, предотвращая ложные аварийные срабатывания.
- Универсальность сигналов: Поддержка 4–20 мА, 0–10 В DC и RTD позволяет интегрировать модуль с различными датчиками, без дополнительных адаптеров.
- Легкая диагностика: Индикаторы статуса каналов и совместимость с TriStation 1131 ускоряют выявление неисправностей, снижая время восстановления.
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторы с ядовитыми веществами): TRICONEX MA2211-100S2 считывает сигналы от 8 датчиков температуры — при превышении порога контроллер активирует охлаждение и закрытие подачи реактива, предотвращая выброс токсичных газов.
- Энергетика (Тепловые электростанции): Модуль отслеживает давление пара в котле и уровень воды — при падении уровня ниже критического система останавливает подачу топлива, защищая котел от перегрева.
- Атомная энергетика (Активные зоны): TRICONEX MA2211-100S2 собирает данные от датчиков радиации и температуры — при превышении норм контроллер активирует защитные системы, обеспечивая безопасность персонала.
Сравнение с конкурентами
| Параметр | TRICONEX MA2211-100S2 | Аналог 1 (Siemens S7-400F AI) | Аналог 2 (Schneider Modicon M340 Safety AI) |
|---|---|---|---|
| Уровень SIL | SIL 3 | SIL 2 | SIL 2 |
| Архитектура | Триплексная (1oo3D) | Дуплексная (1oo2) | Дуплексная (1oo2) |
| Точность (4–20 мА) | ±0.05% FS | ±0.1% FS | ±0.15% FS |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC, RTD | 4–20 мА, 0–10 В DC | 4–20 мА |
| ПFD | <10⁻⁹/год | <10⁻⁷/год | <10⁻⁷/год |
Советы по выбору и предостережения
Советы по выбору
- Для опасных процессов SIL 3: Если требуется соответствие IEC 61508 SIL 3 (нефтегаз, химия, атомная энергетика), TRICONEX MA2211-100S2 — единственный выбор среди аналогов, обеспечивающий триплексную архитектуру и низкий PFD.
- По типу датчиков: При использовании RTD (температурные датчики) модуль удобнее аналогов, которые требуют дополнительных модулей для обработки сопротивных сигналов.
- Для систем Triconex: Совместимость с контроллерами Tricon и TriStation 1131 обеспечивает плавающую интеграцию, без необходимости изменения существующей инфраструктуры.
Предостережения
- Настройка через авторизованное ПО: Используйте только ПО Triconex TriStation 1131 для настройки каналов — стороннее ПО может нарушить триплексную архитектуру и безопасность.
- Монтаж в шасси Triconex: Устанавливайте TRICONEX MA2211-100S2 только в сертифицированные шасси Triconex — несовместимое оборудование снизит уровень SIL.
- Регулярная проверка: Раз в год выполняйте тестирование триплексной системы через TriStation 1131 — это подтверждает исправность всех цепей и соответствие SIL 3.
