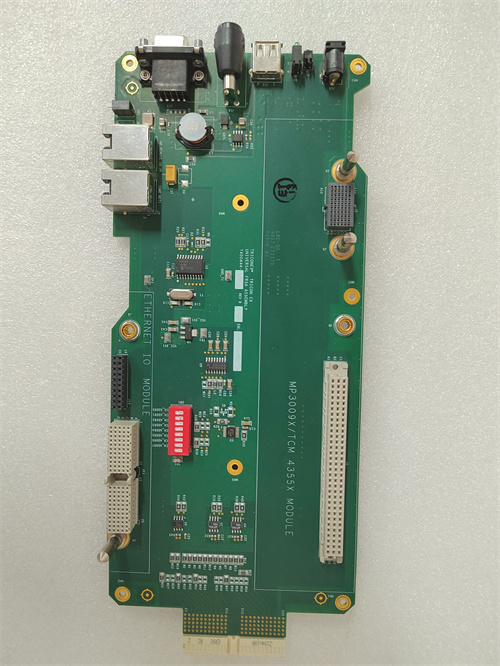

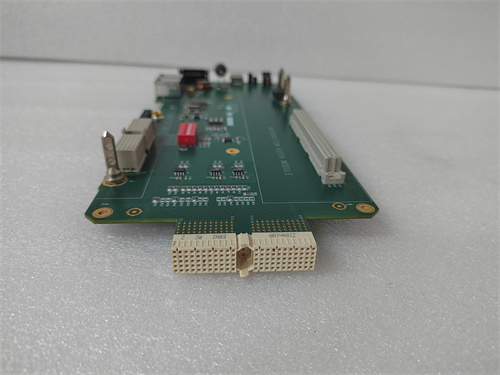

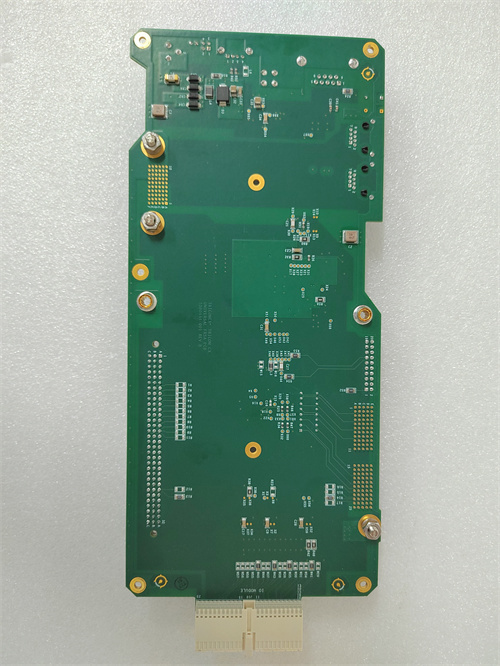

TRICONEX MP6004 | Процессорный модуль Main Processor Tricon v9/v10, новый

Описание

Описание

TRICONEX MP6004 — это основной процессорный модуль (Main Processor) для контроллеров Tricon версий 9 и 10, которые являются “золотым стандартом” в системах противоаварийной защиты (ESD), пожаротушения и управления горелками (BMS) на объектах повышенной опасности. Если по простому: это мозг системы безопасности — он круглосуточно просчитывает логику, сравнивает показания с трёх независимых каналов и принимает решение: всё в порядке или пора останавливать процесс. Вот в чём фишка MP6004: он реализует архитектуру TMR (Triple Modular Redundancy) — внутри модуля три независимых микропроцессора, которые работают параллельно, и результат “голосуется” по принципу “2 из 3”. Если один процессор сбойнул, остальные два продолжают работу, и система выдаёт правильный сигнал. По опыту скажу: на офшорных платформах, в ядерной энергетике и нефтехимии Tricon — это имя, которому доверяют самое дорогое. Проверено временем на тысячах объектов по всему миру.

Ключевые технические характеристики

Прозрачность контроля качества (SOP)

Процессор Tricon — самый ответственный элемент системы безопасности. Мы проверяем его с особой тщательностью, как если бы от него зависела наша жизнь.

1. Входной контроль: Проверяем внешний вид: корпус, лицевую панель, разъемы (позолота без царапин). Сверяем артикул MP6004 и серийный номер с документацией.
2. Установка в шасси: Вставляем модуль в тестовое шасси Tricon с блоком питания. Проверяем фиксацию.
3. Проверка питания и загрузки: Включаем питание. Смотрим на LED-индикаторы: должен загореться зеленый “PASS” после инициализации (до 1 минуты). Если горит красный “FAULT” — модуль неисправен.
4. Проверка TMR: Через диагностическое ПО Triconex (TriStation) проверяем, что все три процессора внутри модуля работают корректно и синхронизированы. Нет ошибок синхронизации.
5. Проверка памяти: Запускаем тест памяти (если доступно в ПО). Проверяем, что вся память читается и пишется без ошибок.
6. Проверка часов: Устанавливаем время, отключаем питание на 10 минут, включаем снова — время должно сохраниться (проверка батарейки).
7. Проверка портов: Подключаемся к портам через терминал. Проверяем обмен данными по Modbus.
8. Загрузка тестовой программы: Загружаем в процессор тестовую программу (простая логика). Проверяем, что она выполняется, нет ошибок компиляции или выполнения.
9. Прогон: Оставляем модуль включенным на 4-6 часов, периодически мониторя статус. Сбросов и ошибок быть не должно.
10. Упаковка: Антистатический пакет, пенопластовый ложемент, усиленная картонная коробка с демпферами (модуль тяжелый и ценный).

Руководство по избежанию ошибок (Tech Pitfall Guide)

С процессорами Tricon ошибаться нельзя — это система безопасности. Рассказываю про главные риски.

1. Несовпадение версий прошивки (Firmware): Версия прошивки процессора должна соответствовать версии ПО TriStation и других модулей в крейте. Реальный случай: поставили MP6004 с прошивкой 10.x в крейт, где все модули были под прошивку 9.x. Система выдавала ошибки синхронизации и не вставала в строй.
2. Ошибки при установке перемычек: На модуле могут быть перемычки для конфигурации. Совет: перед снятием старого процессора обязательно сфотографируйте расположение всех перемычек и положение переключателей.
3. Проблемы с батарейкой: Батарейка держит часы и энергозависимую память. Был случай: процессор пролежал на складе 3 года, батарейка села. При первом включении вылезла ошибка “Battery Low”, и пришлось менять батарейку и перезаливать проект.
4. Несовместимость с шасси: MP6004 требует определенной версии объединительной платы (backplane) в крейте Tricon. Старые шасси могут просто не дать питание или не обеспечить связь с модулями ввода-вывода.
5. ESD (Статика): Процессор содержит очень чувствительные компоненты. При работе с модулем (особенно при извлечении/установке) обязательно используйте антистатический браслет. Один разряд — и модуль может превратиться в кирпич.

Установка и настройка

Время на установку и первичную настройку: около 1-2 часов.

1. Подготовка (15 мин). Отключите питание шасси. Сделайте полный бэкап проекта из TriStation. Запишите (сфотографируйте) все настройки, перемычки, положение переключателей на старом процессоре.
2. Демонтаж (5 мин). Отсоедините все кабели (связь TriStation, Modbus). Отожмите фиксаторы. Аккуратно извлеките старый TRICONEX MP6004 из шасси. Не шатайте из стороны в сторону, чтобы не погнуть контакты.
3. Установка (5 мин). Проверьте перемычки на новом модуле — они должны стоять так же, как на старом. Вставьте новый модуль в направляющие и плавно дожмите до упора, пока не защелкнутся фиксаторы. Подключите кабели.
4. Первое включение (10 мин). Включите питание шасси. Наблюдайте за LED-индикаторами. После загрузки должен загореться зеленый “PASS”. Если горит “FAULT” — проверьте все соединения.
5. Загрузка программы (15 мин). Запустите TriStation. Подключитесь к контроллеру. Выполните синхронизацию (Synchronize) проекта с процессором. Если процессор новый (чистый), загрузите в него прикладную программу и конфигурацию.
6. Настройка часов и портов (10 мин). В TriStation проверьте и, если нужно, скорректируйте системное время, настройте параметры последовательных портов (Modbus).
7. Тестирование (10 мин). Переведите контроллер в рабочий режим. Проверьте, что все модули ввода-вывода опрашиваются, логика выполняется, нет активных алармов. Проверьте связь с внешними системами.
8. Бэкап (2 мин). Сделайте новый бэкап проекта (с новым процессором) на внешний носитель.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить старый MP3004 на MP6004 без переделки проекта?
Ответ: Нет, нельзя. Это процессоры разных поколений. Они имеют разные характеристики, объем памяти и, возможно, разные версии TriStation. Замена потребует обновления проекта и проверки совместимости с остальными модулями крейта.

Вопрос: Поддерживает ли MP6004 горячую замену (Hot Swap)?
Ответ: Нет, не поддерживает. Процессорный модуль является центральным. Его замена должна производиться только на полностью остановленной системе с отключенным питанием. Риск повреждения объединительной платы при “горячей” замене очень велик.

Вопрос: Сбросится ли программа при замене на такой же процессор?
Ответ: Если модуль новый (пустой) — да, программа сотрется, и ее нужно будет загружать заново из бэкапа. Если процессор был заранее запрограммирован (например, мы на стенде залили ваш проект), то программа сохранится в его энергонезависимой памяти.

Вопрос: Как узнать версию прошивки процессора?
Ответ: Можно посмотреть через TriStation в окне диагностики контроллера. Или, при загрузке, подключившись к сервисному порту через терминал.

Вопрос: Что означает ошибка “Sync Error” (ошибка синхронизации)?
Ответ: Это значит, что три внутренних процессора модуля MP6004 работают несинхронно. Причин может быть много: сбой питания, высокая температура, внутренняя неисправность. Часто помогает перезагрузка модуля (сначала обесточить крейт, потом включить снова). Если ошибка повторяется — модуль, скорее всего, неисправен.

Вопрос: Снят ли с производства MP6004?
Ответ: Модель MP6004 использовалась в Tricon v9/v10. Сейчас эти версии считаются устаревшими, но они широко распространены и поддерживаются как запасные части (из наличия или восстановленные). Новые проекты идут на Tricon CX или другие платформы. У нас на складе есть проверенные модули MP6004.

Вопрос: Какая гарантия на модуль?
Ответ: Мы даем 12 месяцев с момента отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития, перегрева или механических повреждений гарантия не действует. Акт тестирования прилагается к каждому экземпляру.
