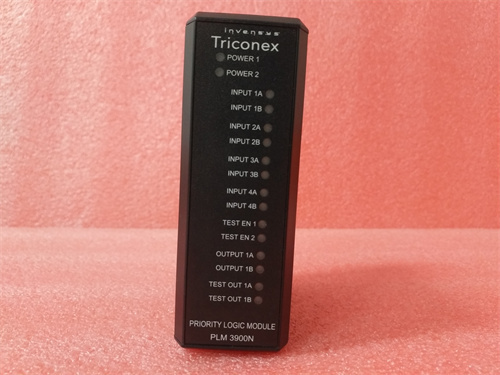

TRICONEX PLM 3900N
Описание продукта
TRICONEX PLM 3900N является высококачественным контроллером безопасности (Safety PLC) с триплексной ре던дантной архитектурой, разработанным компанией Triconex (现为 Schneider Electric 旗下品牌) – глобальным лидером в решениях для безопасности промышленных процессов. Этот контроллер TRICONEX PLM 3900N специализируется на управлении критическими функциями безопасности в высокорисковых отраслях, включая аварийное останавливание, блокировку опасных операций, защиту оборудования и персонала от катастрофических последствий [ссылка на продукт]. Благодаря уникальной триплексной архитектуре (3 из 2 с диагностикой – 2oo3D), соответствию стандартам SIL 3 (IEC 61508) и глубокой интеграции с системами управления процессами (DCS) любых брендов, TRICONEX PLM 3900N легко внедряется в нефтегазовые комплексы, химические заводы, атомные электростанции, металлургические заводы и системы трубопроводного транспорта. В составе систем безопасности промышленных объектов TRICONEX PLM 3900N демонстрирует исключительную отказоустойчивость (вероятность отказа на час < 10⁻⁹) и быструю реакцию на нештатные ситуации, подтверждая опыт Triconex в разработке компонентов для критических приложений [ссылка на продукт]. Особенно ценен TRICONEX PLM 3900N в реакторных системах химических заводов, защитных системах атомных электростанций, линиях перегрева нефти и газа, а также в системах защиты от взрывов – где даже кратковременный отказ контроллера может привести к гибели персонала, разрушению оборудования и серьезному экологическому ущербу.
Технические параметры
- Тип устройства: контроллер безопасности (Safety PLC) с триплексной ре던дантной архитектурой
- Архитектура: 2oo3D (2 out of 3 with Diagnostics) – три полностью независимых процессорных канала с синхронизацией данных и взаимной диагностикой; автоматическое переключение при отказе одного канала без потери функциональности
- Уровень безопасности: соответствует требованиям SIL 3 (IEC 61508), категории 4 (EN 954-1), Safety Integrity Level 3; сертифицирован для применения в высокорисковых процессах
- Процессор: три синхронных 32-битных процессора PowerPC, частота работы 800 МГц
- Память:
- Оперативная память (RAM): 2 ГБ DDR4 (с ошибкоустранением ECC для каждой каналы)
- Постоянная память (Flash ROM): 8 ГБ (для хранения программ, конфигураций и логов событий)
- Поддерживаемые языки программирования: Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC), Ladder Logic (LL) – в соответствии с IEC 61131-3 (специализированные для безопасности)
- Коммуникационные интерфейсы:
- Ethernet: 4 порта Gigabit Ethernet (Triconex Tricon Communications Protocol, Modbus TCP, Ethernet/IP, PROFINET IO, OPC UA, IEC 61850)
- Serial: 2 порта RS-485 (Modbus RTU)
- Опциональные интерфейсы: CANopen, DeviceNet, PROFIBUS DP
- Поддержка ре던дантной коммуникации (Media Redundancy Protocol, MRP) и горячего заменения (Hot Swap)
- Поддержка модулей I/O:
- Типы модулей: цифровые (DI/DO), аналоговые (AI/AO), специализированные (энкодерные входы, сигналы безопасности, интерфейсы с сенсорами взрывобезопасности)
- Максимальное количество подключаемых модулей: 128 (через внутреннюю шину Triconex TCM Link)
- Совместимость с модулями I/O Triconex (например, 3503E DI, 3504E DO, 3507E AI)
- Время отклика: гарантированное время обработки критических сигналов < 0,5 мс (для цифровых сигналов); < 1 мс (для аналоговых сигналов)
- Питание: 24 В ПН (дублированное ре던дантное питание, диапазон 18–30 В); потребление не более 45 Вт (без модулей I/O)
- Температурный диапазон работы: 0 °C до +55 °C (операция), от -20 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси Triconex или закрытые промышленные щиты)
- Размеры: 35 мм (ширина) × 120 мм (высота) × 140 мм (глубина) – монтаж на рейку DIN, совместим с шасси Triconex
- Стандарты соответствия: IEC 61508, EN 61000-6-2 (ЭМС), UL 508, CE, IECEx, ATEX (для взрывобезопасных зон), ISO 9001
- Защитные функции: мониторинг самодиагности (проверка процессоров, памяти, коммуникаций, шин), защита от статического разряда (±25 кВ), фильтрация электромагнитных помех, шифрование конфигурации и логов, индикация состояния каждого канала (LED – активность/авария/ре던дантность)
Преимущества и особенности
TRICONEX PLM 3900N выделяется уникальной триплексной архитектурой 2oo3D: три независимых канала работают синхронно, обмениваются данными и взаимно диагностируют друг друга, что гарантирует обнаружение любого отказа (в том числе двойных отказов с диагностикой) и предотвращает ложные срабатывания или неотработки системы безопасности. Ключевым преимуществом является соответствие стандарту SIL 3 и сертификация для взрывобезопасных зон (ATEX, IECEx): позволяет использовать контроллер в самых высокорисковых средах (например, зоны 1 и 2 по опасности взрыва), соответствуюя всем международным требованиям к безопасности. Контроллер имеет высокую вычислительную мощность (три процессора 800 МГц) и большой объем памяти: позволяет обрабатывать сложные алгоритмы безопасности, хранить длительные логи событий (до нескольких лет) и поддерживать большое количество подключенных модулей I/O без снижения производительности. Также TRICONEX PLM 3900N поддерживает расширенную дистанционную диагностику и горячее заменение: операторы могут отслеживать состояние каждого канала и модуля в реальном времени через центральную систему, а замена неисправного компонента выполняется без остановки процесса, минимизируя простои. Особая особенность – глубокая интеграция с DCS и PLC любых брендов: легко совмещается с системами Siemens, ABB, Schneider Electric, не требуя сложных шлюзов или адаптеров, что упрощает модернизацию существующих систем безопасности.
Прикладные области и кейсы
TRICONEX PLM 3900N широко используется в нефтегазовой сфере (добывающие платформы, трубопроводные системы, перегрузочные станции, системы защиты от взрывов), химической промышленности (реакторные установки, линии синтеза химикатов, системы дозирования токсичных реагентов), атомной энергетике (системы защиты реакторов, системы аварийного охлаждения, распределительные подстанции), металлургии (электродные печи – система защиты от перегрева, прокатные линии – блокировка опасных операций) и пищевой промышленности (крупные варочные котлы – аварийное останавливание при превышении температуры). В трубопроводных системах нефтегазовой отрасли контроллер управляет системой аварийного закрытия клапанов: TRICONEX PLM 3900N обрабатывает сигналы от датчиков давления и утечек, через триплексную архитектуру гарантирует срабатывание клапанов даже при отказе одного канала, а быстрая время отклика (<0,5 мс) предотвращает крупные утечки нефти или газа. В реакторных установках химических заводов он контролирует параметры синтеза: соответствие SIL 3 подтверждает безопасность, а интеграция с DCS ABB позволяет передавать данные о состоянии системы в центральное управление. В атомных электростанциях TRICONEX PLM 3900N управляет системой защиты реактора: мониторит температуру, давление и уровень воды, автоматически активирует аварийные процедуры при опасных режимах и хранит детальные логи событий для последующего анализа.
Сравнение с конкурентами
По сравнению с аналогичными контроллерами безопасности (например, Siemens F 410-5, ABB 800xA Safety PLC, Honeywell Safety Manager), TRICONEX PLM 3900N имеет несколько преимуществ. Во-первых, уникальная триплексная архитектура 2oo3D – обеспечивает более высокую отказоустойчивость и диагностику, чем двойные ре던дантные системы (1oo2D) у конкурентов, что критично для SIL 3 приложений. Во-вторых, более высокая вычислительная мощность и поддержка большого количества модулей I/O (128) – позволяет обрабатывать более сложные процессы и масштабировать систему без замены контроллера. В-третьих, сертификация для широкого круга стандартов (ATEX, IECEx, IEC 61850) – адаптирован к работе в самых разнообразных высокорисковых средах, где аналоги имеют ограниченную сертификацию. Недостатком по сравнению с контроллерами ABB 800xA является более высокая стоимость, но для систем с требованиями к максимальной безопасности и отказоустойчивости TRICONEX PLM 3900N является безальтернативным решением.
Советы по выбору и предостережения
При выборе TRICONEX PLM 3900N необходимо учитывать требуемый уровень безопасности (SIL 3), тип промышленного процесса (нефтегазовый/химический/атомный), количество подключаемых модулей I/O и требования к интеграции с существующей DCS/PLC. Для систем с более низкими требованиями (SIL 2) рекомендуется модель Triconex PLM 3800N с упрощенной архитектурой. При установке TRICONEX PLM 3900N следует использовать только сертифицированные компоненты Triconex (модули I/O, кабели, разъемы), обеспечить ре던дантное питание и соблюдать правила монтажа в промышленных помещениях (отделение силовых и сигнальных кабелей, надежное заземление). Перед эксплуатацией необходимо проверить конфигурацию через программное обеспечение Triconex TriStation, протестировать все сценарии аварийного останавливания и подтвердить соответствие SIL 3 с помощью независимых сертификационных организаций. Важно регулярно обновлять прошивку через официальный портал Schneider Electric, архивировать логи событий и проводить полугодичные проверки системы безопасности – это позволяет поддерживать уровень безопасности и предотвращать сбои в критический момент. Не рекомендуется использовать TRICONEX PLM 3900N в условиях температуры ниже 0 °C или выше 55 °C, в влажных средах без дополнительной защиты или с несертифицированными модулями I/O – это может привести к потере соответствия SIL 3 и снижению уровня безопасности.
