Описание
Описание продукта

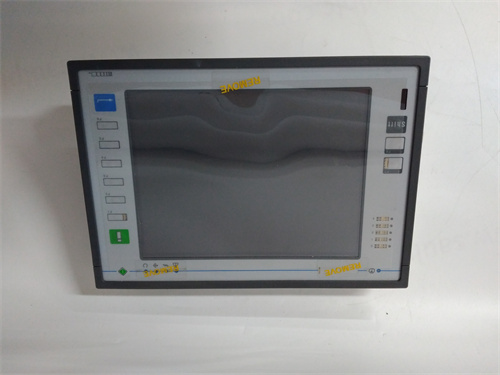

UNIOP ETT-VGA — это промышленный панель оператора (HMI) с поддержкой VGA-выходом, разработанный компанией Uniop (часть Schneider Electric) для управления и мониторинга промышленных процессов в машиностроении, пищевой промышленности, нефтегазовой отрасли и энергетике. Панель UNIOP ETT-VGA сочетает в себе сенсорный дисплей высокого разрешения и расширенные коммуникационные возможности, обеспечивая интеграцию с большинством PLC, контроллеров и систем управления. UNIOP ETT-VGA имеет прочное исполнение, устойчивое к пыли, влаге и вибрации, что позволяет эксплуатировать его в тяжелых промышленных условиях. Кроме того, UNIOP ETT-VGA поддерживает работу с популярными промышленными протоколами (Modbus, Ethernet/IP, Profinet), имеет встроенное программное обеспечение для создания пользовательских интерфейсов и совместима с внешними мониторами через VGA-порт для расширенного отображения данных.
Технические параметры
- Производитель: Uniop (Schneider Electric)
- Модель: ETT-VGA
- Тип: Промышленный панель оператора (HMI) с VGA-выходом
- Дисплей:
- Тип: TFT-LCD сенсорный дисплей (многоточечный касательный)
- Разрешение: 800 × 600 пикселей (SVGA)
- Диагональ: 10.4 дюйма
- Яркость: 350 кд/м²
- Контрастность: 500:1
- Время отклика: 12 мс

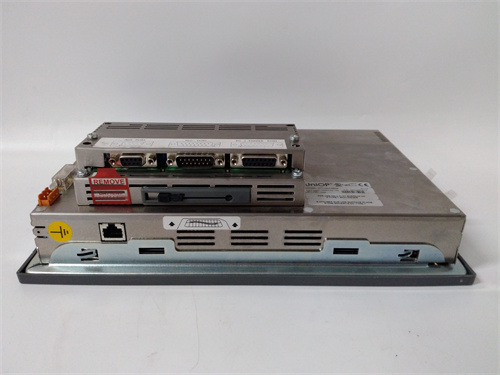

- Коммуникационные интерфейсы:
- Ethernet: 1 × порт RJ45 (10/100 Mbit/s)
- Serial: 2 × порта RS-232/RS-485
- VGA-выход: для подключения внешнего монитора (до 1920 × 1080 пикселей)
- USB: 2 × порта USB 2.0 (для подключения периферии)
- Программное обеспечение:
- Конфигуратор: Uniop eDesigner (совместим с Windows)
- Поддерживаемые протоколы: Modbus RTU/TCP, Ethernet/IP, Profinet, DF1, Allen-Bradley, Siemens S7
- Электрические характеристики:
- Питание: 24 V DC (±10%)
- Потребляемый ток: ≤ 500 мА
- Защита: Короткое замыкание, перегрузка
- Режимы работы:
- Температурный диапазон: 0 °C до +50 °C (операционный), -20 °C до +60 °C (хранение)
- Влажность: 10–90% (без конденсации)
- Защита: IP65 (передняя панель), IP20 (корпус)
- Вибрация: до 2 г (5–500 Гц)
- Сертификаты: CE, UL, CSA, RoHS
- Размеры: 280 × 220 × 50 мм
- Монтаж: Настенный или панельный монтаж
Преимущества и особенности
- VGA-выход для расширенного отображения: UNIOP ETT-VGA позволяет подключать внешние мониторы для отображения дополнительных данных (например, схем процессов, графиков тенденций), что удобно для операторов в крупных производственных цехах.
- Прочное исполнение: IP65 защита передней панели делает UNIOP ETT-VGA устойчивым к пыли и влаге, что критично для эксплуатации в пищевой или нефтегазовой промышленности.
- Широкая поддержка протоколов: Совместимость с основными промышленными протоколами позволяет UNIOP ETT-VGA интегрироваться с любым PLC или контроллером без дополнительного оборудования.
- Простота конфигурации: Программное обеспечение eDesigner упрощает создание пользовательских интерфейсов для UNIOP ETT-VGA, включая кнопки, индикаторы, графики и таблицы.
- Устойчивость к вибрации: Подходит для установки на мобильные объекты (например, промышленные роботы, транспортные системы) благодаря защите от механических воздействий.
Области применения и кейсы
- Машиностроение: Управление производственными линиями. Кейс: UNIOP ETT-VGA был установлен на автоматизированную линию сборки автомобилей в Германии — панель обеспечивала мониторинг работы роботов и отображение данных на внешнем VGA-мониторе для операторов, сокращая время реакции на неисправности на 30%.
- Пищевая промышленность: Контроль линии упаковки. Кейс: Российский производитель продуктов питания использовал UNIOP ETT-VGA для управления линией упаковки сыра — панель устойчива к влаге и пыли, а VGA-выход позволил отображать данные о производительности на большом мониторе в контрольном помещении.
- Нефтегазовая промышленность: Мониторинг насосных станций. Кейс: Компания-производитель нефти интегрировала UNIOP ETT-VGA в систему контроля насосных станций на месторождении — панель поддерживала протокол Modbus для связи с PLC и отображала данные о давлении и расходе на внешнем мониторе через VGA-порт.
Сравнение с конкурентами
| Параметр | UNIOP ETT-VGA | Конкурент 1 (Siemens TP1200) | Конкурент 2 (Allen-Bradley PanelView 800) |
|---|---|---|---|
| Диагональ дисплея | 10.4 дюйма | 12 дюйма | 7 дюйма |
| VGA-выход | Да | Нет | Нет |
| Защита | IP65 (передняя панель) | IP65 (передняя панель) | IP65 (передняя панель) |
| Поддерживаемые протоколы | Modbus, Ethernet/IP, Profinet | Modbus, Profinet, PROFIbus | Modbus, Ethernet/IP |
| USB-порты | 2 | 2 | 1 |
Рекомендации по выбору и предостережения
- Выбор: UNIOP ETT-VGA рекомендуется для пользователей, нуждающихся в промышленном HMI с возможностью подключения внешнего монитора — особенно в машиностроении, пищевой промышленности и нефтегазовой отрасли.
- Предостережения:
- При монтаже UNIOP ETT-VGA обеспечьте надежное крепление, чтобы избежать повреждений от вибрации (особенно при установке на мобильное оборудование).
- Для подключения к PLC используйте экранированные кабели для serial-портов и Ethernet, чтобы минимизировать электромагнитные помехи.
- При работе с внешним монитором через VGA-порт UNIOP ETT-VGA убедитесь, что разрешение внешнего устройства поддерживается панелью (до 1920 × 1080 пикселей).
- Регулярно обновляйте firmware UNIOP ETT-VGA через утилиту eDesigner для исправления ошибок и улучшения совместимости с новыми протоколами.
