Описание

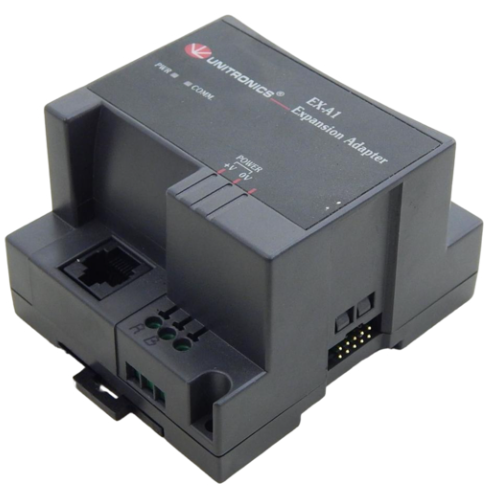

Общая информация о продукте UNITRONICS EX-A1
В сфере компактной промышленной автоматизации ключевым устройством является интегрированный контроллер с операторным интерфейсом UNITRONICS EX-A1 — продукция бренда Unitronics, специализирующегося на универсальных решениях для малых и средних производственных линий. Этот контроллер объединяет в себе функции ПЛК, операторской панели и коммуникационного модуля, обеспечивая полное управление технологическими процессами без необходимости дополнительного оборудования. Полную информацию о функционале, технических характеристиках и применении UNITRONICS EX-A1 можно найти на официальном ресурсе: [ссылка на UNITRONICS EX-A1](здесь будет предоставлен ваша ссылка).
Бренд Unitronics славится инновационными подходами в разработке интегрированных систем, и UNITRONICS EX-A1 полностью соответствует этому стандарту — он устойчив к вибрациям, пыли и перепадам напряжения, что делает его незаменимым для мастерских, лабораторий и мобильных установок. UNITRONICS EX-A1 отличается простотой программирования через специальное ПО Unitronics VisiLogic и широкой совместимостью с сенсорами, исполнительными устройствами и сетевыми протоколами. Благодаря компактному дизайну и встроенному экрану контроллер легко монтируется в плотно заполненные шкафы или на станках, обеспечивая удобный доступ к управлению процессами.
Технические параметры UNITRONICS EX-A1
Интегрированный контроллер UNITRONICS EX-A1 оснащен характеристиками, оптимизированными для компактных систем:
-
Тип устройства: Интегрированный контроллер с 4,3-дюймовым сенсорным экраном, цифровыми и аналоговыми вводами/выводами.
-
Параметры вводов/выводов:
- Цифровые входы: 12 штук (24 В DC, ток 7 мА);
- Цифровые выходы: 8 штук (реле, 250 В АС/30 В DC, ток 2 А);
- Аналоговые входы: 4 штуки (0–10 В или 4–20 мА, точность ±0,5%);
- Аналоговые выходы: 2 штуки (0–10 В или 4–20 мА, точность ±1%).
-
Экран и интерфейс пользователя:
- Размер экрана: 4,3 дюйма (10,9 см);
- Разрешение: 480×272 пикселя;
- Тип сенсора: Тачскрин (одна точка) с антизапечатлевым покрытием;
- Яркость: 300 кд/м² (регулируемая).
-
Коммуникации:
- Ethernet: 1 порт 10/100 Mbit/s (Modbus TCP);
- Серийные порты: 1 порт RS232/RS485 (Modbus RTU);
- USB: 1 порт USB 2.0 (для программирования, обновления прошивки).
-
Условия эксплуатации:
- Температура окружающей среды: 0 °C до +50 °C;
- Максимальное относительное влажение: 90% (без конденсации);
- Защита корпуса: Класс IP20 (для монтажа в закрытых шкафах);
- Устойчивость к вибрации: 10–500 Гц (амплитуда 0,5 мм) по стандарту IEC 60068-2-6.
-
Конструктивные параметры:
- Габариты: 140 мм × 100 мм × 60 мм (ширина × высота × глубина);
- Тип монтажа: Панельный (врезка 130×90 мм) или на рейл DIN (с адаптером);
- Питание: 24 В DC (потребление ≤15 Вт);
- Материал корпуса: Пластик с огнезащитным добавлением.
Все детальные параметры UNITRONICS EX-A1 доступны на официальной странице: [ссылка на UNITRONICS EX-A1](здесь будет предоставлен ваша ссылка).
Преимущества и особенности UNITRONICS EX-A1
UNITRONICS EX-A1 выделяется среди интегрированных контроллеров благодаря уникальным характеристикам:
- Интеграция функций: Объединение ПЛК, операторской панели и коммуникационных интерфейсов в одном устройстве сокращает количество оборудования, экономит место в шкафу и упрощает наладку — особенно важно для малых производств с ограниченными ресурсами.
- Простота программирования: Специальное ПО VisiLogic с графическим интерфейсом позволяет быстро создавать логику управления и проектировать экранные формы, что удобно для специалистов без глубокого опыта в программировании ПЛК.
- Универсальная совместимость: Поддержка Modbus TCP/RTU и широкий спектр вводов/выводов делает UNITRONICS EX-A1 совместимым с большинством сенсоров, двигателей и других устройств, что упрощает интеграцию в существующие системы.
- Компактность и мобильность: Маленькие габариты и возможность панельного монтажа делают контроллер подходящим для мобильных установок (например, автотранспорт с оборудованием или мобильные лаборатории).
Примеры применения UNITRONICS EX-A1
UNITRONICS EX-A1 находит применение в компактных автоматизированных системах:
- Малые пищевые производства: Управление печами и смесителями — контроллер регулирует температуру и время приготовления через аналоговые выходы, отображает статус процессов на экране и логирует данные для отчетности.
- Лабораторные установки: Контроль термостатов и смесительных реакторов — UNITRONICS EX-A1 считывает сигналы от датчиков температуры (аналоговые входы) и управляет нагревателями (цифровые выходы), обеспечивая стабильность экспериментов.
- Сельскохозяйственные агрегаты: Управление ирригационными системами — контроллер получает данные о влажности почвы (сенсоры), регулирует насосы через релевы и отображает состояние системы на экране для оператора.
Дополнительные примеры использования UNITRONICS EX-A1 можно найти на [ссылка на UNITRONICS EX-A1](здесь будет предоставлен ваша ссылка).
Сравнение с конкурентами
В сравнении с аналогичными интегрированными контроллерами (например, Siemens LOGO! 8, Allen-Bradley Micro820) UNITRONICS EX-A1 имеет значимые преимущества:
| Параметр сравнения | UNITRONICS EX-A1 | Siemens LOGO! 8 | Allen-Bradley Micro820 |
|---|---|---|---|
| Размер экрана | 4,3 дюйма | 3,5 дюйма | Без встроенного экрана |
| Аналоговые входы/выходы | 4/2 | 2/1 | 4/2 |
| Ethernet-порт | Да (Modbus TCP) | Да (Modbus TCP) | Да (EtherNet/IP) |
| Программирование | VisiLogic (графическое) | LOGO! Soft Comfort | Connected Components Workbench |
Из сравнения видно, что UNITRONICS EX-A1 предлагает большее количество аналоговых каналов и более крупный экран, что делает его оптимальным для систем с визуальным контролем и разнообразными сенсорами.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Малые производственные линии: Для мастерских, пищевых и лабораторных установок UNITRONICS EX-A1 — лучший выбор благодаря интеграции функций и компактности.
- Системы с визуальным контролем: При необходимости отображения параметров на экране 4,3 дюйма контроллер обеспечивает удобный доступ к данным без дополнительных операторских панелей.
- Легкое программирование: Для специалистов с ограниченным опытом ПО VisiLogic упрощает создание логики управления, сокращая время наладки.
Меры предосторожности
- Монтаж: Устанавливать UNITRONICS EX-A1 в зонах с минимальной вибрацией — предотвращает повреждение сенсорного экрана и контактов.
- Защита питания: Использовать стабиллизатор 24 В DC — защищает контроллер от перепадов напряжения в промышленных сетях.
- Очистка экрана: Использовать мягкую ткань без агрессивных чистящих средств — не повреждает антизапечатлевую покрытие.
- Архивирование программ: Регулярно сохранять проекты в VisiLogic на внешнем носителе — позволяет быстро восстановить настройки при замене устройства.
EX-A1
