VE3008 Emerson | CE3008 Контроллер для системы DeltaV, склад в РФ

Описание

Введение

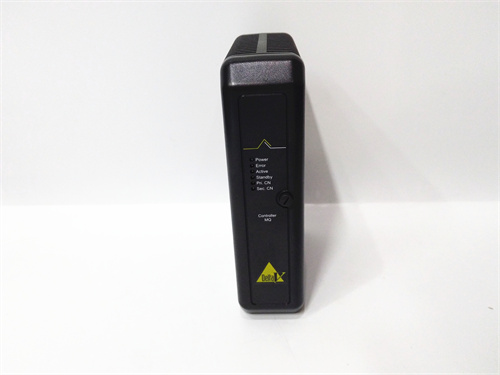

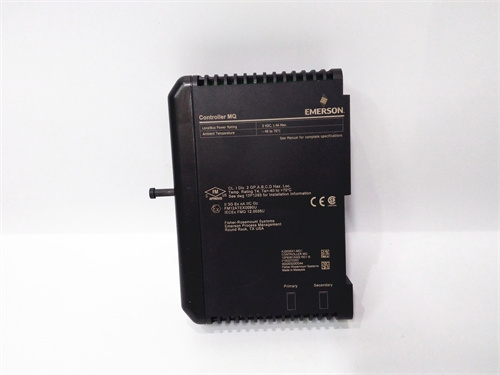

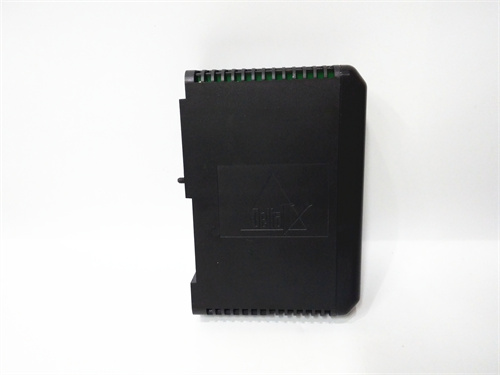

EMERSON VE3008 — это «мозг» современной распределенной системы управления DeltaV, который висит в шкафу и круглосуточно молотит логику управления тысячами точек ввода-вывода. Честно говоря, без него вся ваша химия или фарма превращается в груду железа. Вот в чём фишка этого модуля: он может работать в паре с точно таким же вторым контроллером в режиме горячего резерва — если один сдохнет, второй подхватывает управление без дёргания клапанов и остановки процесса. На заводе под Казанью как-то раз молния ударила в линию Ethernet, спалила порт на основном контроллере — резервный включился так быстро, что операторы даже не заметили переключения. Проверено временем: DeltaV на этих процессорах пашет годами.

Технические характеристики

Руководство по замене (4 фазы)

Фаза 1 — Подготовка (~10 мин)
Остановите контроллер штатными средствами DeltaV (если не резервирован). Сделайте полный бэкап проекта (базы данных контроллера) через DeltaV Explorer. Отключите питание шасси — автомат на щитке. Сфотографируйте на телефон все кабели, подключенные к VE3008 (Ethernet, оптоволокно, служебные порты). Наденьте антистатический браслет, прицепитесь к корпусу шкафа.

Фаза 2 — Демонтаж (~5 мин)
Отсоедините все кабели от передней панели модуля. Отожмите фиксаторы по бокам (они тугие, но аккуратно). Потяните контроллер на себя строго горизонтально, не шатайте — контакты на задней панели тонкие. Извлеките модуль.

Фаза 3 — Установка (~10 мин)
Достаньте новый EMERSON VE3008 из антистатической упаковки. Осмотрите задний разъём — нет ли мусора или погнутых штырьков. Вставьте контроллер в направляющие шасси и плавно дожмите до щелчка — фиксаторы должны зайти. ⚠️ Важно: не применяйте силу, если не идёт — значит, перекосили направляющие. Подключите все кабели строго по фотографиям.

Фаза 4 — Включение и тест (~15 мин)
Включите питание шасси. Наблюдайте за LED: сначала должен загореться зелёный «POWER», потом через 10-20 секунд — «OK» (или «RUN»). Если горит красный «FAULT» — проверьте все соединения. Зайдите в DeltaV Explorer, убедитесь, что контроллер виден в сети. Проверьте связь с модулями ввода-вывода. Погоняйте систему в тестовом режиме 30-40 минут, пощелкайте логикой — всё должно работать без аварий. Сделайте новый бэкап.

Типичные ошибки при замене

1. Несовпадение версий прошивки (Firmware). VE3008 должен иметь версию прошивки, совместимую с вашей версией DeltaV (например, v12, v13). Реальный случай: поставили контроллер с древней прошивкой в систему DeltaV v13.1 — он отказался загружать проект. Совет: запишите версию со старого модуля до замены.
2. Ошибки при настройке резервирования. Для работы пары (основной/резервный) нужно правильно соединить их служебным кабелем (Sync) и настроить сеть. Забыли подключить кабель синхронизации — резерв не встал в строй. Сверьтесь со схемой.
3. Несовместимость клеммных разъёмов. Разные поколения шасси (Carrier) могут иметь разные разъёмы. Убедитесь, что ваш VE3008 подходит к вашему шасси.
4. Нехватка мощности блока питания. Контроллер потребляет 1,5 А по 5 В. Если в шасси стоит слабый БП, он может проседать. *Посчитайте общее потребление всех модулей + 20% запаса.*
5. Пробой статическим электричеством. Процессор очень чувствителен к статике. Один раз инженер в синтетике потёр разъём пальцем — и контроллер ушёл в RMA. Браслет — обязательно.

Качество и прозрачность

Каждый EMERSON VE3008 перед отправкой проходит тестирование в наших условиях.

• Входной контроль: Сверяем серийный номер с заводской этикеткой, осматриваем корпус на предмет сколов, разъёмы — целостность контактов. Смотрим на батарейку (не просела ли, дата производства).
• Функциональный тест: Устанавливаем модуль в тестовое шасси DeltaV (Carrier) с блоком питания. Подаём питание, проверяем прохождение POST (самотестирования). Подключаемся по Ethernet к инженерной станции, проверяем связь. Грузим тестовый проект, проверяем опрос модулей I/O. Замеряем потребляемый ток — он должен быть в пределах нормы. Оставляем под нагрузкой на 24 часа — контролируем температуру и отсутствие сбоев.
• Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу. Никакой «отсебятины», только факты.

Новый оригинал vs восстановленный

Как поставщик-наставник, объясню разницу, чтобы вы понимали, за что платите.

• Новый оригинал — это коробка с пломбами Emerson. Никто не вытирал с него пыль, не перепаивал разъёмы, не менял батарейку на «левое». Ресурс батарейки — полный (10 лет гарантии от производителя). Прошивка — заводская, последней версии. У нас такой.
• Восстановленный — это плата, которую либо нашли на складе, вытерли и назвали «новой», либо перепаяли сгоревшие элементы. У восстановленных конденсаторы часто уже «уставшие», батарейка дохлая (её редко меняют). Отказы в 3-5 раз выше.

Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дешевле, чем у официального дистрибьютора (там ценник заоблачный), но дороже «колхозного» восстановленного на 40-60%. Предоставляем накладную, фото этикетки и серийник для проверки у производителя. С нами вы покупаете ресурс, а не головную боль.

Часто задаваемые вопросы (FAQ)

Вопрос: Поддерживает ли VE3008 горячую замену (Hot Swap)?
Ответ: В режиме резервирования — да. Если у вас стоит пара контроллеров (основной и резервный), то вышедший из строя можно заменить без остановки процесса. Но процедуру нужно соблюдать: убедиться, что резервный взял управление на себя. Одиночный контроллер (без резерва) меняется только на остановленной системе.

Вопрос: Снят ли с производства EMERSON VE3008?
Ответ: Эта модель всё ещё поддерживается Emerson для систем DeltaV версий до v14. Для новых проектов идут уже VE3009 и т.д. У нас в наличии есть новые оригиналы.

Вопрос: Чем отличается VE3008 от VE3007?
Ответ: У VE3008 больше памяти и более быстрый процессор, он поддерживает более новые версии DeltaV. VE3007 — более старая модель. Взаимозаменяемы не всегда.

Вопрос: Можно ли использовать CE3008 в системе DeltaV v12?
Ответ: Да, CE3008 — это тот же VE3008, просто разные артикулы для разных рынков. Он полностью совместим с DeltaV v12 и выше (до определённой версии).

Вопрос: Сбросится ли программа при замене на новый модуль?
Ответ: Если модуль новый (пустой), то программа в нём отсутствует. Её нужно загрузить заново из бэкапа. Если у вас был резервированный контроллер, программа скопируется с работающего модуля автоматически.

Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития или механических повреждений (сломанные фиксаторы) — не действует. Акт тестирования прилагается.
