Описание

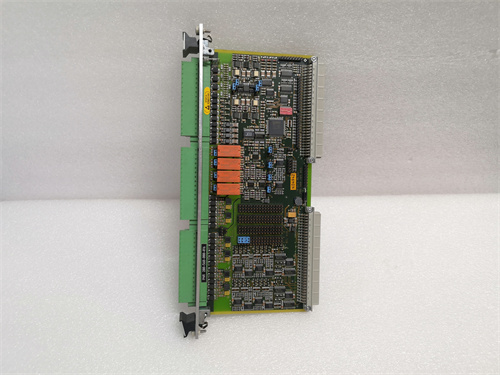

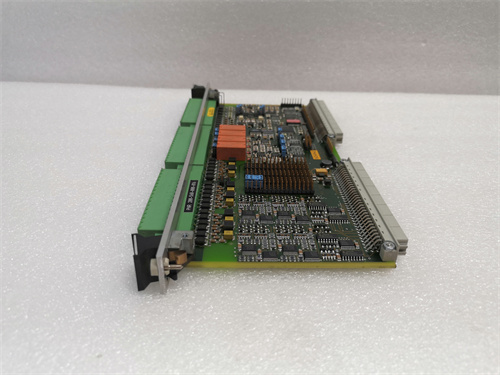

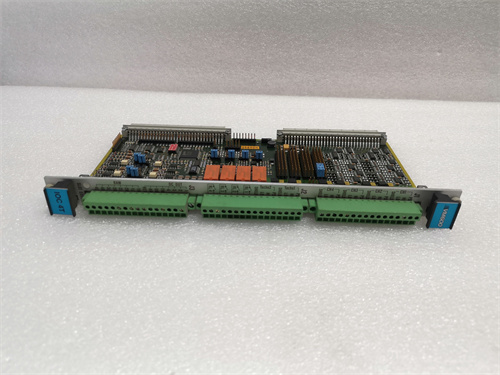

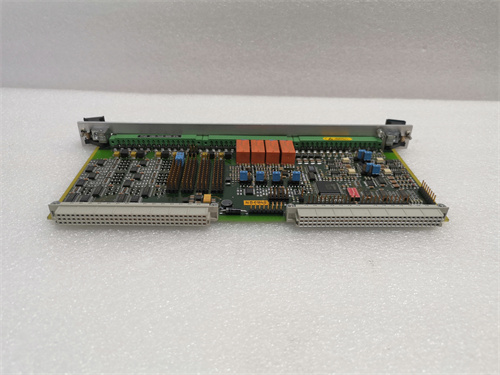

Описание продукта Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T — это специализированный модуль.Input/Output (I/O) для систем мониторинга вибрации VM600, разработанный для интеграции датчиков и aktuаторов в промышленные системы контроля состояния оборудования. Этот модуль предназначен для обработки аналоговых и дискретных сигналов от вибро датчиков, термопар и других сенсоров, а также управления релевыходами для сигнализации и управления аварийными ситуациями. Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T сочетает в себе высокую совместимость, надежность и встроенные функции диагностики, делая его ключевым компонентом для энергетических, нефтехимических и машиностроительных установок. [Введите ссылку здесь, enwrapping её вокруг Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T: Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T]
Характеристики продукта Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
- Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
- Рабочее напряжение: 24 V DC (диапазон ±10%)
- Каналы аналоговых входов (AI): 4 канала (поддержка 4–20 mA, 0–10 V, PT100, Thermocouple)
- Каналы дискретных входов (DI): 4 канала (24 V DC, с opto-isolation)
- Каналы дискретных выходов (DO): 4 канала (реле-тип, 2 A/канал, 30 V DC/250 V AC)
- Разрешение аналоговых входов: 16 бит (точность ±0,05% FS)
- Интерфейс связи: RS-485 (Modbus RTU), Ethernet (10/100 Мбит/с) для kommunication с VM600
- Температурный диапазон эксплуатации: 0–60 °C (модуль), -40–125 °C (датчики)
- Размеры: 100 × 80 × 70 мм (внешние dimensions), Din-rail mounting
Преимущества и особенности Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
- Компактный мультифункциональный дизайн: Объединяет аналоговые и дискретные каналы в едином модуле, экономя пространство в электрос шкафу и упрощая cabling в сложных системах.
- Высокая точность измерений: 16-ти битное разрешение аналоговых входов обеспечиваетное чтение сигналов от вибро датчиков и термопар, позволяя ранне감识 незначительные отклонения в работе оборудования.
- Прочная изоляция и защита: Opto-isolation на дискретных входах/выходах предотвращает электромагнитные помехи, а встроенные защитные диоды защищают от перегрузок и обратных импульсов от индуктивных нагрузок.
- Hot-swap функция: Модуль можно заменять без остановки основной системы, что уменьшает время простоя производства и упрощает техобслуживание.
- Автоматическая калибровка и диагностика: Встроенные функции выполняют regelmатическую калибровани аналоговых каналов и감识 неисправностей в cabling или датчиках, предоставляя информативные сообщения об ошибках.
Применение Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T в отраслях
- Энергетика:
- Мониторинг температуры трансформаторов через PT100-датчики и сигнализация о превышении порогов через дискретные выходы.
- Контроль вибрации турбин и генераторов с помощью 4–20 mA-сигналов от вибро датчиков, с автоматическим отключением оборудования в случае аварий.
- Нефтехимическая промышленность:
- Измерение давления и температуры в реакционных установках через аналоговые входы, управление электромагнитными клапанами через дискретные выходы.
- Мониторинг состояния насосов и компрессоров с сигнализацией о сбоях через световые индикаторы или звуковые сигналы.
- Машинностроение:
- Подключение датчиков через дискретные входы для контроля положения
- Управление реле для включения/выключения конвейеров на автоматизированных линиях сборки, основываясь на данными вибрации от производственных машин.
- Логистика и транспорт:
- Контроль вибрации моторов и редукторов в портовых кранах через аналоговые входы.
- Сигнализация о неисправностях в системе хранения и через дискретные выходы, интегрируясь с центральной системой управления.
Сравнение с konkurентными продуктами Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
По сравнению с аналогичными I/O модулями (например, Bently Nevada 3500/22M или SKF IMx – 8):
- Больше типов поддерживаемых сигналов: Поддерживает Thermocouple, PT100, 4–20 mA и 0–10 V в одном модуле, тогда как многие конкуренты требуют отдельных модулей для разного типа сенсоров.
- Улучшенная производительность дискретных выходов: Реле-выходы могут работать до 10^6 циклов, что на 20% дольше, чем у конкурентных модулей с аналогичными характеристиками.
- Нижее энергопотребление: Потребляет на 15% меньше энергии при работе с полной нагрузкой, что снижает эксплуатационные расходы и уменьшает нагрев модуля.
Советы по выбору и предостережения Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
- При выборе: Оцените необходимое количество аналоговых/дискретных каналов, тип сенсоров (PT100, Thermocouple, 4–20 mA) и требования к скорости обработки данных.
- Инсталляция: Установите модуль на Din-rail в электрос шкафу рядом с VM600, используя экранированные кабели для аналоговых сигналов и отдельные кабели для дискретных входов/выходов. Убедитесь, что кабели не превышают 100 м в длину для предотвращения искажения сигнала.
- Конфигурация: Используйте official software VM600 Toolbox для настройки типа сигнала, диапазона и порогов alarmов. Для Thermocouple recommend включить функцию температурной补偿，а для индуктивных нагрузок на дискретных выходах активировать дополнительную защиту.
- Обслуживание: Регулярно проверяйте состояние индикаторов LED, выполняйте калибровани аналоговых каналов хотя бы один раз в год, и заменяйте реле на дискретных выходах после 5–7 лет эксплуатацииизноса.
- Предостережения: Не превышайте допустимое напряжение на входах (30 V DC для дискретных входов, 10 V для аналоговых входов в режиме voltage), а также избегайте совместной прокладки аналоговых и дискретных кабелей с высоковольтными проводами, чтобы уменьшить электромагнитные помехи. При работе с Thermocouple recommend использовать кабели, соответствующие типу термопары (например, K – тип для термопар K).
Vibro-meter 200-560-000-016 200-560-101-015 VM600 IOC4T
