Описание
Описание продукта

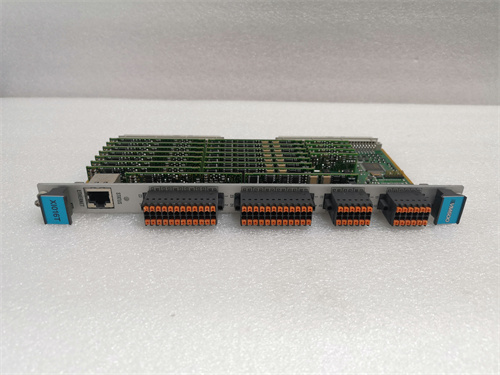

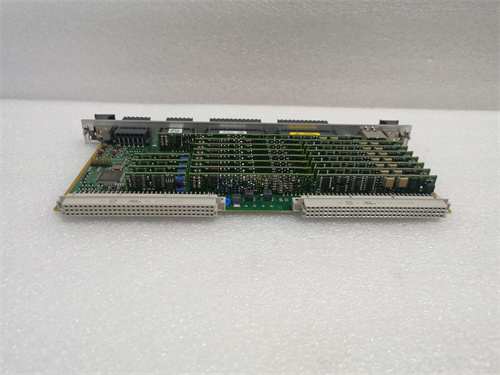

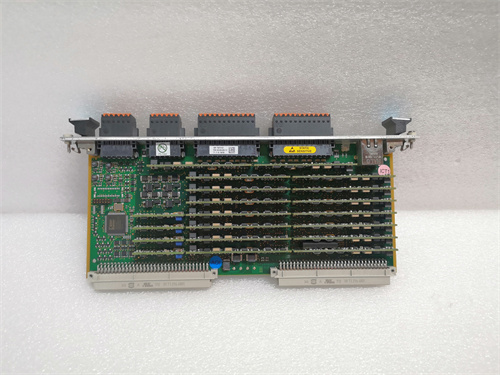

VIBRO-METER XIO16T — это универсальный многоканальный модуль цифровых входов/выходов, разработанный ведущим брендом VIBRO-METER для систем мониторинга и защиты вращающегося оборудования. Устройство VIBRO-METER XIO16T сочетает в себе высокую плотность каналов и надежную промышленную конструкцию, становясь ключевым компонентом для расширения функциональности систем VM600 и интеграции с исполнительными механизмами. Подробную информацию о продукте можно найти по ссылке: VIBRO-METER XIO16T. VIBRO-METER XIO16T обеспечивает быструю передачу цифровых сигналов и синхронное взаимодействие с контроллерами системы, гарантируя своевременное выполнение команд защиты. Благодаря полной совместимости с экосистемой VM600, VIBRO-METER XIO16T легко интегрируется с другими модулями и ПЛК/DCS ведущих брендов (Siemens, ABB), упрощая модернизацию систем. На основе глубокого опыта VIBRO-METER в сфере промышленной автоматизации, VIBRO-METER XIO16T стабильно работает в суровых условиях (высокие температуры, электромагнитные помехи), обеспечивая непрерывную операбельность системы.
Технические параметры
- Тип устройства: Многоканальный модуль цифровых входов/выходов (совместим с системой VM600)
- Количество каналов: 16 цифровых входов + 16 цифровых выходов (полностью настраиваемые)
- Цифровые входы: Тип сигнала — контактный (НО/ЗО) или напряжевой (24 В ПС); реакция ≤1 мс
- Цифровые выходы: Тип — релейные контакты (свободный контакт); максимальная нагрузка 250 В АС/2 А, 30 В ПС/5 А
- Протоколы связи: Внутренняя шина VM600, Modbus RTU, Ethernet/IP, PROFINET
- Источник питания: 24 В постоянного тока (широкочастотная совместимость 18–36 В ПС)
- Температурный диапазон эксплуатации: -30 °C до +80 °C
- Степень защиты: IP20 (монтаж на рейку DIN в шкафу управления)
- Размеры (Ш×В×Г): 55 мм × 175 мм × 225 мм (стандартный размер для рейки DIN)
- Вес: 1.1 кг
- Средний наработок между отказами (MTBF): ≥ 400 000 часов
- Степень изоляции: Каналное электрическое изоляция (250 В АС, 1 минута); изоляция шкафа от земли (500 В АС, 1 минута)
- Логика работы: Настраиваемая (логические функции “И”, “ИЛИ”, “-НЕ”, таймеры, счетчики)
Преимущества и особенности
- VIBRO-METER XIO16T предлагает высокую плотность каналов (16в/16в) в компактном корпусе, экономя пространство в шкафу управления.
- Быстрая реакция входов (≤1 мс) и синхронная работа с системой VM600 обеспечивают своевременное обнаружение аварийных ситуаций и выполнение команд защиты.
- Полная настраиваемость логики работы каналов позволяет адаптировать модуль к специфическим задачам (сигналы тревоги, управление клапанами, запуск/остановка оборудования).
- Плавная интеграция с системой VM600 и другими модулями мониторинга (MPC4, RPS6U) обеспечивает единое управление и обмен данными.
- Встроенная функция самодиагностики контролирует состояние каждого канала и связь с системой, выдавая сигналы тревоги при неполадках.
- Прочная промышленная конструкция с усиленной электромагнитной компенсацией (соответствует стандарту IEC 61000-4) гарантирует стабильность в сложных средах.
Области применения и примеры использования
- Энергетика: В системах защиты турбин и генераторов на электростанциях VIBRO-METER XIO16T обрабатывает сигналы от кнопок управления и переключателей, а также управляет реле отключения при превышении порогов вибраций.
- Нефтегазовая отрасль: На компрессорных станциях модуль интегрируется с датчиками уровня и давления, передавая сигналы тревоги и управляя блокировкой оборудования в случае аварии.
- Петрохимическая промышленность: В перерабатывающих заводах VIBRO-METER XIO16T управляет регулирующими клапанами и насосами, синхронизируя их работу с данными мониторинга системы VM600.
- Авиастроение и ракетостроение: На испытательных стендах авиационных двигателей модуль обрабатывает сигналы от безопасных переключателей и управляет остановкой стенда при нештатных режимах.
- Металлургическая промышленность: В агрегатах для производства стали модуль контролирует состояние рольгангов и управляет сигнальными маячками, информируя о необходимости обслуживания.
Сравнение с конкурентами
- По количеству каналов (16в/16в) VIBRO-METER XIO16T превосходит большинство конкурентов (8в/8в или 12в/12в), обеспечивая большую функциональность при одинаковом занимаемом пространстве.
- Быстрая реакция входов (≤1 мс) и синхронная работа с системой VM600 превосходят показатели аналогов (реакция 2–5 мс), критично важная для защиты высокоскоростного оборудования.
- Полная настраиваемость логики работы каналов более гибкая, чем у стандартных модулей-конкурентов, ограниченных предопределенными функциями.
- Глубокая интеграция с системой VM600 устраняет проблемы совместимости, которые часто возникают при использовании сторонних модулей.
- Высокая надежность (MTBF ≥ 400 000 часов) и глобальная сервисная поддержка VIBRO-METER превосходят возможности региональных брендов.
Советы по выбору и меры предосторожности
- При выборе убедитесь, что количество каналов VIBRO-METER XIO16T соответствует требованиям к расширению вашей системы VM600 и количеству исполнительных механизмов.
- Проверьте совместимость с типом сигналов существующих датчиков и исполнительных устройств (реле, клапаны) для избежания необходимости дополнительных адаптеров.
- Монтаж и настройку должен выполнять квалифицированный персонал, ознакомленный с системой VM600 и принципами работы цифровых модулей.
- Монтируйте модуль в герметичном шкафу управления с эффективным охлаждением, подалеку от источников влаги, пыли и высоких температур.
- Регулярно проверяйте состояние релейных контактов и соединений, рекомендуется ежегодная диагностика с использованием специализированного ПО VM600.
- Храните неиспользуемые модули в сухом окружении при температурах от -35 °C до +75 °C, защищая их от механических повреждений и контакта с агрессивными веществами.
