Экспертный обзор оборудования для мониторинга вибраций: VIBRO-METER CPU-M/200-595-074-122

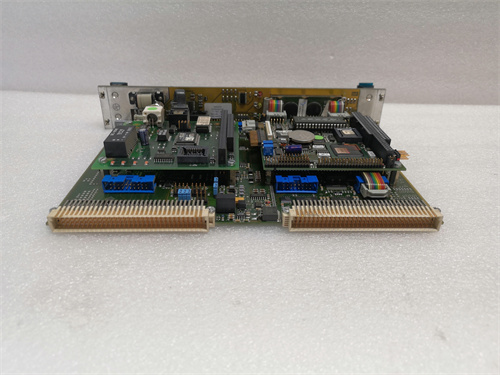

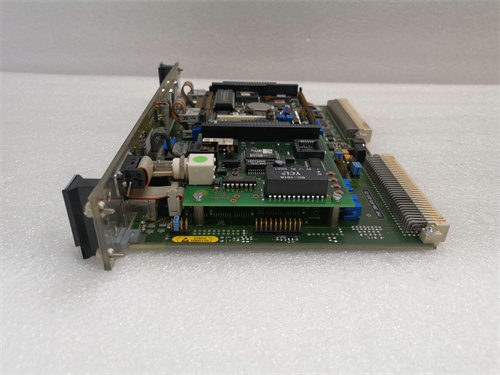

Первым делом представим ключевой продукт — промышленный центральный процессор (CPU) для систем мониторинга вибраций и несбалансировки вращающихся механизмов VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт будет добавлена после предоставления вами официальной ссылки). Это устройство относится к линейке специализированных решений компании VIBRO-METER (часть группы Siemens) и предназначено для сбора, обработки и анализа данных о вибрациях, скорости вращения и температуре критически важного оборудования (турбин, компрессоров, электрогенераторов), обеспечивая предупреждение аварий и прогнозирующее обслуживание.
1. Описание продукта
CPU VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) разработан компанией VIBRO-METER — глобальным лидером в системах защиты и мониторинга вращающихся механизмов — с учетом требований к высокой точности данных, надежности и интеграции в промышленные системы. Устройство выступает в роли ядра системы мониторинга: оно принимает сигналы от сенсоров вибраций (акселерометры, вибрационными датчиками Keyphasor), обрабатывает их в реальном времени (расчет амплитуды, частоты, фазы вибраций), сравнивает с установленными лимитами и передает данные в системы управления (DCS, SCADA) или специализированное ПО для анализа (Siemens SIMIT Predictive Maintenance). VIBRO-METER CPU-M/200-595-074-122 полностью совместимо с модулями ввода-вывода VIBRO-METER (например, модули AI для сигналов 4–20 мА, модули Keyphasor для измерения скорости вращения) и контроллерами Siemens S7, что упрощает внедрение в существующие комплексы автоматизации. Важно отметить, что VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) прошел сертификацию по стандартам безопасности IEC 61508 SIL 2 (для критически важных процессов) и электромагнитной совместимости EN 61326, а также испытания на устойчивость к вибрациям (до 20 Гц) и температурным колебаниям — подтверждая его способность работать в суровых условиях энергетических и нефтегазовых объектов. Благодаря модульной архитектуре и возможностью подключения до 32 сенсоров, VIBRO-METER CPU-M/200-595-074-122 адаптируется к различным типам вращающихся механизмов (от малых электродвигателей до крупных газовых турбин) и обеспечивает своевременное выявление дефектов (например, износ подшипников, несбалансировка ротора) — критично для предотвращения дорогостоящих остановок.
2. Технические параметры
Технические характеристики VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) обеспечивают высокую производительность и точность анализа:
- Тип функциональности: CPU для систем мониторинга вибраций, с поддержкой многоканального сбора и обработки данных;
- Процессор и память:
- Процессор: Встроенный промышленный микропроцессор с тактовой частотой 1,2 ГГц (поддержка параллельной обработки сигналов от 8 каналов одновременно);
- Программная память: 16 ГБ Flash (для хранения ПО, конфигураций и архивов данных);
- Оперативная память: 4 ГБ DDR4 (для реального времени обработки сигналов);
- Поддерживаемые сенсоры и сигналы:
- Аналоговые входы (для акселерометров): 8 каналов, поддерживаемые сигналы — ±5 В, ±10 В (диапазон измерения вибраций 0–500 мм/с²); разрешение 24 бит, частота дискретизации до 102,4 кГц;
- Keyphasor входы (для измерения скорости вращения): 2 канала, тип сигнала — TTL/RS422 (диапазон скорости 0–36 000 об/мин); точность ±0,01% от измеренного значения;
- Температурные входы (для RTD): 4 канала, поддерживаемые сенсоры — Pt100/Pt1000 (диапазон температур -200 °C до +850 °C); точность ±0,1 °C;
- Коммуникационные интерфейсы:
- Ethernet: 2 порта Gigabit Ethernet (RJ45) — для связи с DCS/SCADA, поддерживаемые протоколы PROFINET IRT, Modbus TCP, OPC UA;
- Serial: 1 порт RS485 — для локальной конфигурации и подключения внешних индикаторов;
- Оптический интерфейс: 1 порт SFP+ (10 Гбит/с) — для защищенной передачи данных на большие расстояния (до 10 км);
- Функции анализа и защиты:
- Параметры анализа: Амплитуда вибраций (пик, среднеквадратичное значение), частотный спектр (FFT до 16 384 точек), фазовый анализ, коэффициент несбалансировки;
- Режимы защиты: Предупредительный уровень (Alarm), аварийный уровень (Trip) — настраиваются для каждого параметра отдельно;
- Архивы данных: Автоматическое архивирование измерений с интервалом 1–3600 с (сохранение в формате CSV/XML);
- Питание:
- Входное напряжение: 24 В DC ±15% (от избыточного блока питания);
- Потребляемая мощность: Не более 30 Вт (при полной нагрузке всех каналов);
- Условия эксплуатации:
- Диапазон рабочих температур: -10 °C до +60 °C;
- Относительная влажность: 5–95% (без конденсации);
- Уровень защиты: IP20 (для панельного монтажа на DIN-рейку);
- Устойчивость к вибрации: 5–20 Гц (амплитуда 0,15 мм), 20–1000 Гц (ускорение 1 Г);
- Размеры и монтаж:
- Размеры (ШxГxВ): 180 x 250 x 80 мм;
- Тип монтажа: Панельное монтирование на DIN-рейку TS 35;
- Вес: 1,2 кг (включая встроенные модули питания).
3. Преимущества и особенности
CPU VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) имеет ряд уникальных преимуществ:
- Высокая точность и скорость обработки: Частота дискретизации до 102,4 кГц и разрешение 24 бит позволяют VIBRO-METER CPU-M/200-595-074-122 регистрировать даже минимальные колебания вибраций (до 0,001 мм/с²), что критично для выявления ранних признаков износа подшипников или деформации ротора;
- Совместимость с широким спектром сенсоров: Поддержка акселерометров, Keyphasor датчиков и RTD позволяет использовать VIBRO-METER CPU-M/200-595-074-122 для комплексного мониторинга — не нужно покупать отдельные контроллеры для температуры и скорости вращения;
- Сертификация SIL 2: Соответствие стандарту IEC 61508 SIL 2 делает устройство подходящим для критически важных объектов (например, турбины электростанций, компрессоры нефтепереработки), где ошибки в мониторинге могут привести к авариям с серьезными экономическими потерями;
- Прогнозирующее обслуживание: Встроенные алгоритмы анализа частотного спектра (FFT) и архивы данных позволяют выявлять тенденции к ухудшению состояния оборудования (например, постепенное увеличение амплитуды вибраций) — операторы могут запланировать обслуживание до полного выхода из строя;
- Глубокая интеграция с Siemens 生态системой: Совместимость с ПО Siemens SIMIT Predictive Maintenance и контроллерами S7 позволяет централизовать данные о состоянии оборудования в едином интерфейсе — упрощает анализ и принятие решений.
4. Примеры применения в отраслях
VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) широко используется в отраслях, где операция вращающихся механизмов критична:
- Энергетика (тепловые электростанции): Мониторинг газовых турбин — VIBRO-METER CPU-M/200-595-074-122 принимает сигналы от 4 акселерометров (установленных на корпусе турбины) и 1 Keyphasor датчика (для скорости вращения 3000 об/мин). При превышении амплитуды вибраций 50 мм/с² (аварийный уровень) CPU отправляет сигнал на остановку турбины через DCS Siemens T3000, предотвращая повреждение ротора;
- Нефтегазовая промышленность: Мониторинг компрессоров для транспортировки газа — устройство измеряет вибрации на подшипниках компрессора и температуру масла (через RTD). Архивы данных с интервалом 1 мин позволяют анализировать влияние нагрузки на состояние оборудования: при росте давления газа CPU регистрирует увеличение вибраций, и операторы снижают нагрузку до безопасного уровня;
- Химическая промышленность: Мониторинг центробежных сепараторов — VIBRO-METER CPU-M/200-595-074-122 анализирует частотный спектр вибраций и выявляет несбалансировку ротора (характерная частота 1x RPM). Предупредительный сигнал позволяет оператору остановить сепаратор и скорректировать баланс, предотвращая разрушение корпуса;
- Металлургия: Мониторинг электродвигателей роликов конвейеров — CPU принимает сигналы от акселерометров и температурных датчиков подшипников. При температуре >120 °C или вибрациях >30 мм/с² система отправляет алерт в SCADA, и обслуживание планируется в ближайшее время.
5. Сравнение с конкурентами
В сравнении с CPU для мониторинга вибраций аналогичного класса (например, Bentley Nevada 3500/22M, Emerson CSI 6500) VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) демонстрирует преимущества:
| Параметр сравнения | VIBRO-METER CPU-M/200-595-074-122 | Конкурент 1 (Bentley Nevada 3500/22M) | Конкурент 2 (Emerson CSI 6500) |
|---|---|---|---|
| Количество каналов AI (вибрации) | 8 | 4 | 6 |
| Разрешение ADC | 24 бит | 20 бит | 22 бит |
| Частота дискретизации | До 102,4 кГц | До 51,2 кГц | До 64 кГц |
| Сертификация SIL | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Поддерживаемые протоколы | PROFINET IRT, Modbus TCP, OPC UA | Modbus TCP, Ethernet/IP | Modbus TCP, HART |
| Архивный объем памяти | 16 ГБ Flash | 8 ГБ Flash | 12 ГБ Flash |
| Интеграция с ПО прогнозирования | Siemens SIMIT Predictive Maintenance | Bentley Nevada System 1 | Emerson AMS Machinery Manager |
Как видно из таблицы, VIBRO-METER CPU-M/200-595-074-122 превосходит конкурентов по количеству каналов вибраций, разрешению ADC и частоте дискретизации — это позволяет обрабатывать больше сигналов с更高 точностью. Также оно поддерживает PROFINET IRT (для быстрой связи с Siemens DCS), что делает его предпочтительным выбором для объектов, где уже используется оборудование Siemens.
6. Советы по выбору и меры предосторожности
Советы по выбору
При выборе CPU VIBRO-METER CPU-M/200-595-074-122 (ссылка на продукт) учитывайте следующие факторы:
- Тип и количество вращающихся механизмов: Если вам нужно мониторить >4 устройства (например, 2 турбины + 2 компрессора), 8 каналов AI VIBRO-METER CPU-M/200-595-074-122 обеспечит достаточную функциональность — для большего количества стоит рассматривать модули расширения VIBRO-METER;
- Требования к безопасности: Для объектов с критическим риском (электростанции, нефтепереработки) сертификация SIL 2 VIBRO-METER CPU-M/200-595-074-122 становится обязательным требованием — модели SIL 1 не обеспечат достаточный уровень защиты;
- Используемая экосистема автоматизации: Если ваша система основана на оборудовании Siemens (DCS T3000, PLC S7), интеграция VIBRO-METER CPU-M/200-595-074-122 с SIMIT Predictive Maintenance будет плавающей — не нужно дополнительные шлюзы;
- Потребности в архивировании: Если требуется сохранять данные на >1 год (с интервалом 1 мин), 16 ГБ Flash памяти устройства обеспечит достаточный объем — для длинных архивов стоит подключать внешние хранилища через Ethernet.
Меры предосторожности
- При монтаже VIBRO-METER CPU-M/200-595-074-122 строго соблюдайте инструкции VIBRO-METER: размещайте устройство на расстоянии не менее 20 см от высоковольтных линий (например, кабели питания турбин) — электромагнитные помехи могут искажать сигналы от сенсоров;
- Перед запуском настройте предупредительные и аварийные уровни вибраций с учетом технических спецификаций оборудования (например, для турбин 3000 об/мин максимальная безопасная амплитуда — 40 мм/с²) — неправильные настройки могут привести к ложным авариям или пропуску реальных дефектов;
- Регулярно проверяйте кабели к сенсорам и CPU — окисление контактов или разрыв кабеля может привести к потере сигнала и нестабильной работе VIBRO-METER CPU-M/200-595-074-122;
- Обновляйте прошивку и ПО только через официальный портал Siemens/VIBRO-METER — несанкционированные обновления могут нарушить сертификацию SIL 2 и совместимость с модулями;
- При возникновении ошибок (отсутствие сигнала от сенсора, неожидан
