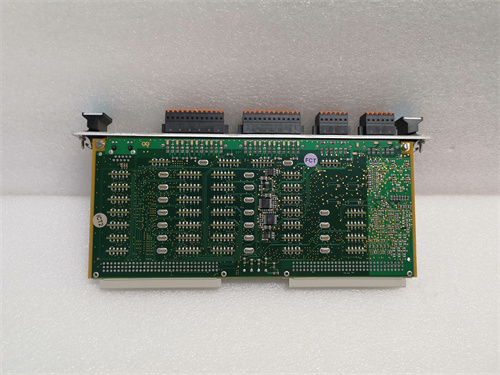

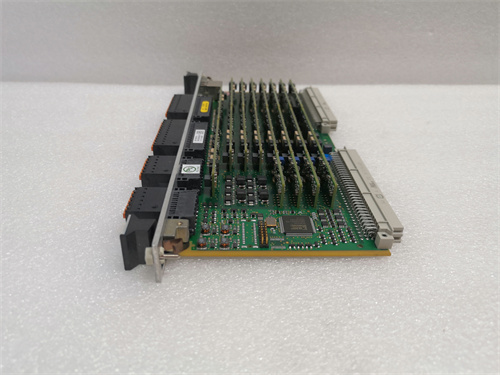

Экспертный обзор оборудования для мониторинга вращающихся механизмов: VIBRO-METER CPUM 200-595-077-331

1. Описание продукта

2. Технические параметры

• Тип функциональности: CPU для систем мониторинга вибраций и диагностики вращающихся механизмов, поддерживающий многоканальное сбора данных;
• Процессор и память:
  • Процессор: Встроенный промышленный микропроцессор с тактовой частотой 1,5 ГГц (поддержка параллельной обработки сигналов от 12 каналов одновременно);
  • Программная память: 32 ГБ Flash (для хранения ПО, конфигураций, архивов данных и результатов анализа);
  • Оперативная память: 8 ГБ DDR4 (для реального времени обработки сигналов и выполнения алгоритмов анализа);
• Поддерживаемые сенсоры и сигналы:
  • Аналоговые входы (для акселерометров/вибрационных датчиков): 16 каналов, поддерживаемые сигналы — ±5 В, ±10 В, 4–20 мА; диапазон измерения вибраций 0–1000 мм/с²; разрешение 24 бит, частота дискретизации до 204,8 кГц;
  • Keyphasor входы (для измерения скорости вращения): 4 канала, тип сигнала — TTL/RS422; диапазон скорости 0–60 000 об/мин; точность ±0,005% от измеренного значения;
  • Температурные входы (для RTD/термопар): 8 каналов, поддерживаемые сенсоры — Pt100/Pt1000 (RTD), термопары типа K/J/T; диапазон температур -250 °C до +1000 °C (для термопар K); точность ±0,05 °C;
• Коммуникационные интерфейсы:
  • Ethernet: 2 порта Gigabit Ethernet (RJ45) — для связи с DCS/SCADA, поддерживаемые протоколы PROFINET IRT, Modbus TCP, OPC UA, MQTT;
  • Serial: 1 порт RS485 — для локальной конфигурации и подключения внешних индикаторов состояния;
  • Оптический интерфейс: 1 порт SFP+ (10 Гбит/с) — для защищенной передачи данных на расстояния до 20 км (для удаленных объектов);
• Функции анализа и защиты:
  • Параметры анализа: Амплитуда вибраций (пик, среднеквадратичное значение, пик-пик), частотный спектр (FFT до 32 768 точек), фазовый анализ, коэффициент несбалансировки, анализ гармоник (до 10-го порядка);
  • Режимы защиты: Предупредительный уровень (Alarm), аварийный уровень (Trip) — настраиваются для каждого параметра (вибрация, температура, скорость) отдельно; поддержка сигналов аварийной остановки (ESD) согласно IEC 61508 SIL 2;
  • Архивы данных: Автоматическое архивирование измерений с интервалом 1–3600 с (сохранение в форматах CSV/XML/JSON); хранение архивированных данных до 2 лет (при стандартном интервале 5 с);
• Питание:
  • Входное напряжение: 24 В DC ±15% (от избыточного блок питания с защитой от перепадов);
  • Потребляемая мощность: Не более 40 Вт (при полной нагрузке всех каналов и подключении 16 сенсоров);
• Условия эксплуатации:
  • Диапазон рабочих температур: -10 °C до +60 °C;
  • Относительная влажность: 5–95% (без конденсации);
  • Уровень защиты: IP20 (для панельного монтажа на DIN-рейку);
  • Устойчивость к вибрации: 5–25 Гц (амплитуда 0,2 мм), 25–1000 Гц (ускорение 2 Г);
  • Устойчивость к удару: 50 Г (время воздействия 11 мс);
• Размеры и монтаж:
  • Размеры (ШxГxВ): 200 x 280 x 90 мм;
  • Тип монтажа: Панельное монтирование на DIN-рейку TS 35;
  • Вес: 1,5 кг (включая встроенные модули питания и коммуникации).

3. Преимущества и особенности

• Высокая точность и скорость обработки сигналов: Частота дискретизации до 204,8 кГц и разрешение 24 бит позволяют VIBRO-METER CPUM 200-595-077-331 регистрировать даже минимальные колебания вибраций (до 0,0005 мм/с²), что критично для выявления ранних признаков износа компонентов (например, микротрещины в роторе турбины);
• Широкая совместимость с сенсорами: Поддержка акселерометров, Keyphasor датчиков, RTD и термопар делает VIBRO-METER CPUM 200-595-077-331 универсальным решением — не требуется покупать отдельные контроллеры для мониторинга температуры или скорости вращения;
• Сертификация SIL 2 и высокая безопасность: Соответствие стандарту IEC 61508 SIL 2 подтверждает надежность VIBRO-METER CPUM 200-595-077-331 в критических процессах (например, управление турбинами электростанций), где ошибки мониторинга могут привести к авариям с серьезными экономическими и экологическими последствиями;
• Прогнозирующая диагностика: Встроенные алгоритмы анализа частотного спектра (FFT) и трендовых данных позволяют не только обнаруживать дефекты, но и прогнозировать срок службы компонентов — операторы могут запланировать обслуживание до полного выхода оборудования из строя, сокращая простои;
• Глубокая интеграция с Siemens 生态системой: Совместимость с ПО Siemens SIMIT Predictive Maintenance и контроллерами Siemens S7 позволяет централизовать данные о состоянии оборудования в едином интерфейсе — упрощает анализ, отчетность и принятие управленческих решений.

4. Примеры применения в отраслях

• Энергетика (газовые электростанции): Мониторинг газовых турбин — VIBRO-METER CPUM 200-595-077-331 подключается к 8 акселерометрам (установленным на корпусе турбины и подшипниках) и 2 Keyphasor датчикам (для скорости вращения 3000 об/мин). При превышении амплитуды вибраций 80 мм/с² (аварийный уровень) CPU отправляет сигнал на остановку турбины через DCS Siemens T3000, предотвращая повреждение ротора и катастрофический отказ;
• Нефтегазовая промышленность (компрессорные станции): Мониторинг центробежных компрессоров для транспортировки газа — устройство измеряет вибрации на подшипниках (через акселерометры) и температуру масла (через RTD). Архивы данных с интервалом 1 мин позволяют анализировать влияние нагрузки на состояние компрессора: при росте давления газа VIBRO-METER CPUM 200-595-077-331 регистрирует увеличение вибраций, и операторы снижают нагрузку до безопасного уровня, предотвращая перегрев подшипников;
• Химическая промышленность (реакторные агрегаты): Мониторинг смесительных устройств с вращающимися роторами — CPU анализирует частотный спектр вибраций и выявляет несбалансировку ротора (характерная частота 1x RPM) или износ уплотнений (спектральные пики при 2x–3x RPM). Предупредительный сигнал (при амплитуде 40 мм/с²) позволяет оператору остановить агрегат и устранить дефект, предотвращая утечку химических реагентов;
• Металлургия (стальной завод): Мониторинг электродвигателей роликов холодной прокатки — VIBRO-METER CPUM 200-595-077-331 принимает сигналы от акселерометров (установленных на корпусе двигателя) и температурных датчиков подшипников. При температуре >130 °C или вибрациях >50 мм/с² система отправляет алерт в SCADA, и обслуживание планируется в ближайшее время — это предотвращает остановку линии прокатки, которая стоит завода до 100 000 евро в час.

5. Сравнение с конкурентами
