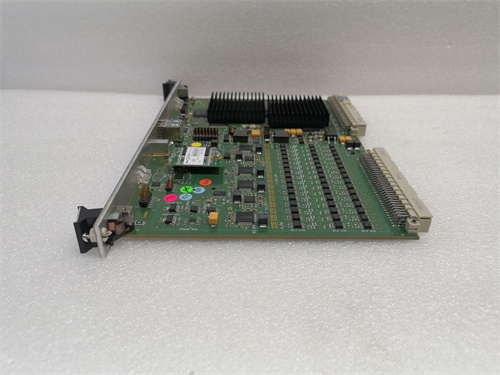

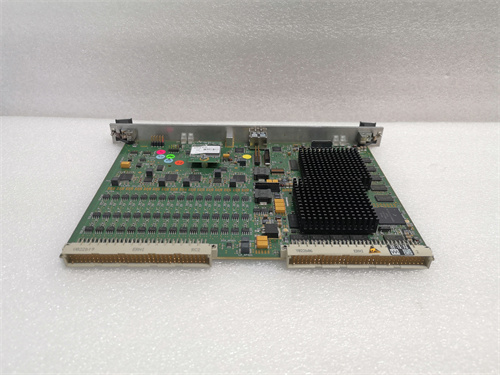

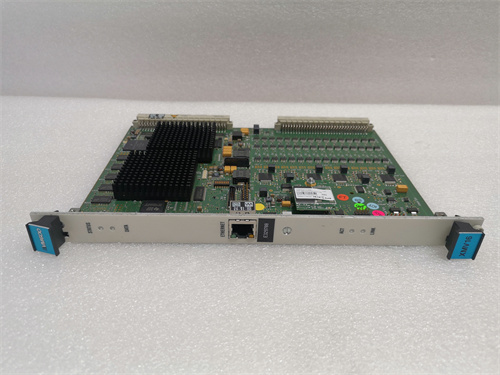

VIBRO-METER XMV16 620-001-001-116

Описание

Описание продукта

Технические параметры

• Тип устройства: Многоканальный модуль аналоговых входов/выходов (совместим с системой VM600)
• Количество каналов: 16 аналоговых входов + 8 аналоговых выходов (все каналы независимо изолированные)
• Аналоговые входы:
  • Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC, ±5 В DC, ±10 В DC, mV (0–100 mV, 0–1000 mV)
  • Точность: ±0.02% полного диапазона
  • Разрешение: 24 бита
  • Время реакции: ≤1 мс
• Аналоговые выходы:
  • Тип сигнала: 4–20 мА DC (синкинг/сорсинг, настраиваемый), 0–10 В DC, ±5 В DC, ±10 В DC
  • Точность: ±0.03% полного диапазона
  • Разрешение: 16 бита
  • Максимальная нагрузка: 4–20 мА — до 600 Ом; напряжевые сигналы — минимум 10 кОм
• Протоколы связи: Внутренняя шина VM600, Modbus RTU, Ethernet/IP, PROFINET, OPC UA, IEC 61850
• Источник питания: 24 В постоянного тока (широкочастотная совместимость 18–36 В ПС)
• Температурный диапазон эксплуатации: -30 °C до +85 °C
• Степень защиты: IP20 (монтаж на рейку DIN в шкафу управления)
• Размеры (Ш×В×Г): 55 мм × 175 мм × 225 мм (стандартный размер для рейки DIN)
• Вес: 1.2 кг
• Средний наработок между отказами (MTBF): ≥ 400 000 часов
• Степень изоляции: Каналное электрическое изоляция (250 В АС, 1 минута); изоляция шкафа от земли (500 В АС, 1 минута)
• Фильтрация сигналов: Настраиваемые цифровые фильтры (низких частот, полосы пропускания, отсечка помех)
• Поддерживаемое ПО: VM600 Configuration Studio (для настройки, калибровки и диагностики)

Преимущества и особенности

• VIBRO-METER XMV16 620-001-001-116 предлагает сверхточную обработку сигналов (точность ±0.02% для входов), обеспечивая достоверность данных о состоянии критического оборудования.
• Широкий спектр поддерживаемых аналоговых сигналов (мА, В, mV) позволяет интегрировать различные типы датчиков (температурные, давление, уровень, вибрация) без дополнительных адаптеров.
• Независимая изоляция всех каналов предотвращает перекрестные помехи и защищает модуль от повреждений при напряжении превышения.
• Настраиваемые цифровые фильтры позволяют адаптировать модуль к условиям промышленного окружения, подавляя электромагнитные помехи и шум сигнала.
• Плавная интеграция с системой VM600 и модулями мониторинга (MPC4, RPS6U) обеспечивает синхронное обмен данными и единое управление системой.
• Встроенная функция автоматической калибровки и детальной самодиагностики упрощает обслуживание и поддержание модуля в рабочем состоянии.

Области применения и примеры использования

• Энергетика: На атомных и тепловых электростанциях VIBRO-METER XMV16 620-001-001-116 обрабатывает сигналы от вихревых датчиков вибрации и датчиков положения вала турбин, передавая точные данные в контроллер VM600 для защиты оборудования.
• Нефтегазовая отрасль: На морских платформах и компрессорных станциях модуль передает сигналы от датчиков давления газа и уровня нефти, а также управляет исполнительными механизмами (регулирующие клапаны) через аналоговые выходы.
• Петрохимическая промышленность: В перерабатывающих заводах VIBRO-METER XMV16 620-001-001-116 интегрируется с датчиками расхода и температуры в критических технологических линиях, обеспечивая стабильность процессов переработки.
• Авиастроение и ракетостроение: На испытательных стендах авиационных двигателей модуль обрабатывает сигналы от высокоточных датчиков ускорения и температуры, передавая данные для анализа производительности компонентов.
• Металлургическая промышленность: В агрегатах для производства стали модуль передает сигналы от датчиков температуры плавки и вибрации рольгангов, управляя скоростью конвейеров и подачей топлива.

Сравнение с конкурентами

• По точности обработки сигналов (±0.02% для входов) VIBRO-METER XMV16 620-001-001-116 превосходит большинство конкурентов (точность ±0.1–0.2%), критично важно для мониторинга высокоточных оборудования.
• Количество каналов (16в/8в) и независимая изоляция всех каналов обеспечивают большую функциональность и безопасность, чем у аналогов с частичной изоляцией или меньшим количеством каналов.
• Широкий спектр поддерживаемых сигналов и настраиваемые фильтры делают модуль более универсальным, в то время как конкуренты часто ограничиваются одним типом сигнала или отсутствуют настраиваемые фильтры.
• Поддержка протокола IEC 61850 и интеграция с системой VM600 устраняют проблемы совместимости, которые возникают при использовании сторонних модулей с системами мониторинга.
• Встроенная автоматическая калибровка и высокая надежность (MTBF ≥ 400 000 часов) снижают затраты на обслуживание по сравнению с конкурентами, требующими ручной калибровки.

Советы по выбору и меры предосторожности

• При выборе убедитесь, что тип и диапазон поддерживаемых сигналов VIBRO-METER XMV16 620-001-001-116 соответствуют типам датчиков и исполнительных устройств в вашей системе.
• Проверьте совместимость с версией системы VM600 и существующими модулями, а также с протоколами связи вашего ПЛК/DCS.
• Монтаж и настройку должен выполнять квалифицированный персонал с сертификацией на работу с системой VM600 и использованием специализированного ПО.
• Монтируйте модуль в герметичном шкафу управления с эффективным охлаждением, подалеку от источников сильных электромагнитных помех (инверторы, высоковольтные линии) и источников влаги/пыли.
• Регулярно проводите проверку калибровки (рекомендуемый период — раз в 18 месяцев) и обновляйте прошивку модуля через официальные каналы VIBRO-METER.
• Храните неиспользуемые модули в герметичной упаковке при температурах от -35 °C до +75 °C, защищая их от механических повреждений и контакта с агрессивными веществами.
