Описание

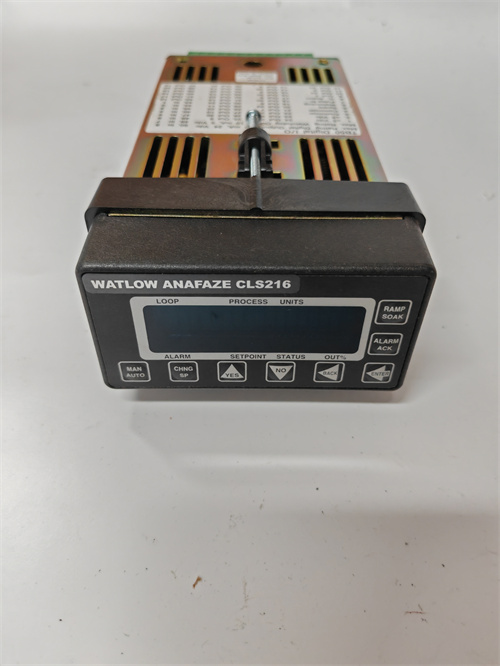

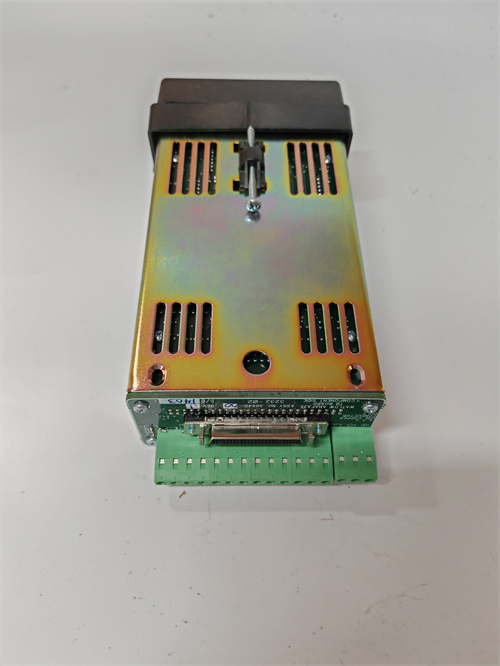

WATLOW ANAFAZE CLS216 — это высокоточный контроллер температуры, разработанный компанией Watlow Anafaze, ведущим производителем решений для термического управления в промышленности. Он относится к линейке компактных контроллеров Watlow Anafaze, специализируясь на точном регулировании температуры в различных промышленных процессах, где требуется стабильность параметров и адаптивность к специфическим задачам. Предназначен для эксплуатации в электронике (плавной пайка, термическая обработка печатных плат), фармацевтике (сушка лекарств, синтез компонентов), пищевой промышленности (термическая обработка, пастеризация) и машиностроении (отделка деталей, цементация), где температура является критическим фактором качества продукции.
Основные функции и ключевые преимущества
- Сверхвысокая точность и гибкость регулирования: Поддерживает несколько режимов регулирования (PID, ON/OFF, пропорциональный), обеспечивая точность регулирования температуры до ±0.1 °C от заданного значения. Это критично для процессов, где минимальные отклонения температуры могут повлиять на качество продукции — например, плавная пайка микросхем на печатных платах или синтез лекарственных компонентов с строгими температурными требованиями. Встроенная функция автокалибровки и адаптивного PID-регулирования автоматически корректирует параметры работы в зависимости от изменений нагрузки или окружающих условий, поддерживая стабильность температуры даже при динамических процессах. WATLOW ANAFAZE CLS216 также позволяет настраивать несколько температурных профилей (до 8 программ с 16 этапами каждый), что удобно для процессов с последовательными температурными режимами (например, ступенчатая сушка фармацевтических препаратов);
- Универсальность подключения и интеграции: Оснащен универсальными входами для подключения различных типов температурных датчиков (Thermocouple J/K/T/E/R/S/B, RTD Pt100/Pt1000, аналоговые сигналы 4–20 мА/0–10 В), что делает его совместимым с большинством индустриальных сенсоров. Выходные каналы (релейный, твердотельный, аналоговый 4–20 мА) позволяют управлять различными нагревательными элементами (нагревательные плиты, рубашки, термоплиты) и вспомогательным оборудованием (вентиляторами, клапанами системы охлаждения). Поддерживает коммуникационный интерфейс RS-485 с протоколом Modbus RTU, легко интегрируясь с системами PLC (в том числе от ABB, Siemens, Yaskawa) и системами SCADA для удаленного мониторинга и управления;
- Расширенная защита и диагностика: Комплекс функций защиты включает защиту от перегрева (высокий и низкий температурный порог), неисправности датчика (обрыв, короткое замыкание), перепадов напряжения и перегрузки нагревательных элементов. При возникновении аномалий WATLOW ANAFAZE CLS216 мгновенно активирует сигнал тревоги (акустический, световой) и может автоматически отключить нагревательное оборудование, предотвращая повреждение продукции и оборудования. Встроенная система диагностики регистрирует все отклонения и ошибки, сохраняя историю событий для последующего анализа и устранения причин сбоев;
- Компактность и надежность: Корпус контроллера выполнен в компактном дизайне для монтажа на DIN-рейку, экономя пространство в распределительных шкафах — актуально для компактных производственных линий и роботизированных ячеек. Поддерживает широкий диапазон рабочих температур (-10 °C – +60 °C) и устойчив к вибрациям (до 2 г в диапазоне 10–150 Hz), что гарантирует надежную работу в стандартных индустриальных условиях. Высококачественные компоненты и герметизированные контакты обеспечивают длительный срок службы и стабильность работы при интенсивной эксплуатации.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Контроллер температуры (WATLOW ANAFAZE) |
| Поддерживаемые датчики | Thermocouple (J/K/T/E/R/S/B), RTD (Pt100/Pt1000), аналоговые 4–20 мА/0–10 В |
| Точность регулирования | ±0.1 °C |
| Режимы регулирования | PID, ON/OFF, пропорциональный, адаптивный PID |
| Температурные профили | До 8 программ, 16 этапов каждый |
| Входные каналы | 1 универсальный вход |
| Выходные каналы | 1 релейный (8 А/250 В AC), 1 твердотельный (2 А/250 В AC), 1 аналоговый 4–20 мА |
| Коммуникационные интерфейсы | RS-485 (Modbus RTU) |
| Рабочая среда | Температура: -10 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Вибрации: до 2 г (10–150 Hz) |
| Питание | 100–240 В AC (±10%), 50/60 Гц |
| Совместимость | PLC, SCADA (через Modbus RTU), нагревательные элементы, различные температурные датчики |
| Сертификации | CE, UL, CSA, FDA (для фармацевтики и пищевой промышленности) |
Типичные сценарии применения
- Электронная промышленность: Плавная пайка печатных плат
На линии монтажа печатных плат WATLOW ANAFAZE CLS216 регулирует температуру нагревательных плит для плавной пайки компонентов. Подключен к RTD Pt100 датчику, контроллер поддерживает температуру 260 °C с точностью ±0.1 °C, а адаптивный PID-регулирование компенсирует тепловые потери. Несколько температурных этапов позволяют реализовать плавный нагрев и охлаждение, предотвращая деформацию платы. Интеграция с PLC через Modbus RTU позволяет автоматизировать цикл пайки и отслеживать параметры в системе SCADA;
- Фармацевтика: Сушка лекарственных препаратов
На фармацевтическом заводе WATLOW ANAFAZE CLS216 управляет температурой сушильной камеры. Настроен профиль с 4 этапами: нагрев до 40 °C (выдержка 3 ч), нагрев до 60 °C (выдержка 2 ч), охлаждение до 30 °C (выдержка 1 ч). Контроллер получает данные от Thermocouple K датчика и регулирует нагревательные элементы через твердотельный выход. Функция защиты от перегрева предотвращает разрушение лекарственных компонентов, а сертификация FDA подтверждает соответствие требованиям отрасли;
- Пищевая промышленность: Пастеризация молока
На молочном заводе WATLOW ANAFAZE CLS216 регулирует температуру пастеризатора (72 °C с выдержкой 15 с) через нагревательную рубашку. Подключен к RTD Pt1000 датчику, контроллер поддерживает стабильную температуру, уничтожая патогенные микроорганизмы и сохраняя питательные свойства молока. При отклонении температуры за пределы ±0.5 °C контроллер активирует сигнал тревоги и останавливает подачу молока, предотвращая выпуск некачественной продукции.
Сравнение с конкурентами
| Категория | WATLOW ANAFAZE CLS216 | Конкурент (например, Omron E5CC) |
|---|---|---|
| Точность регулирования | ±0.1 °C | ±0.3 °C |
| Температурные профили | 8 программ × 16 этапов | 4 программы × 8 этапов |
| Поддерживаемые датчики | Thermocouple (7 типов), RTD, аналоговые сигналы | Thermocouple (5 типов), RTD |
| Коммуникация | RS-485 (Modbus RTU) | RS-485 (Modbus RTU), опционально Ethernet |
| Сертификации | FDA (фармацевтика, пищевая промышленность) | Базовые сертификации (CE, UL) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для процессов с высокими требованиями к точности: Выбирайте WATLOW ANAFAZE CLS216 для плавной пайки, фармацевтического синтеза и пищевой промышленности — его точность ±0.1 °C и адаптивный PID-регулирование гарантируют соответствие параметров стандартам качества;
- Для процессов с многоэтапными температурными режимами: Для сушки, термической обработки или синтеза с последовательными этапами — 8 программ с 16 этапами каждый позволяют автоматизировать сложные процессы без ручного вмешательства;
- Для интеграции с существующими системами: При использовании PLC или SCADA — поддержка Modbus RTU обеспечивает простую интеграцию, а универсальные входы/выходы позволяют подключать большинство типов датчиков и нагревательного оборудования.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте контроллер на DIN-рейку в защищенном шкафу, обеспечивая достаточное пространство для охлаждения (не менее 3 см от других компонентов). При подключении датчиков и нагревательных элементов соблюдайте полярность и используйте экранированные кабели, особенно для длинных трасс (более 10 м), чтобы снизить электромагнитные помехи;
- Тщательная калибровка и настройка: Перед запуском выполните автокалибровку контроллера с использованием эталонного датчика класса 0.01 °C. Настройте температурные профили и пороги защиты в соответствии с техническими требованиями процесса, а также протестируйте работу функции тревоги и автоматического отключения;
- Регулярная диагностика и обслуживание: Периодически проверяйте состояние датчиков и соединений (рекомендуется раз в 3 месяца). Используйте функцию истории ошибок для анализа аномалий и своевременного устранения причин сбоев. Обновляйте прошивку контроллера до актуальных версий через программное обеспечение Watlow;
- Защита от несанкционированного доступа: Настройте парольную защиту для изменения параметров контроллера, особенно на объектах с большим числом персонала. Сохраняйте резервную копию конфигурации для быстрого восстановления при сбое.
