Описание

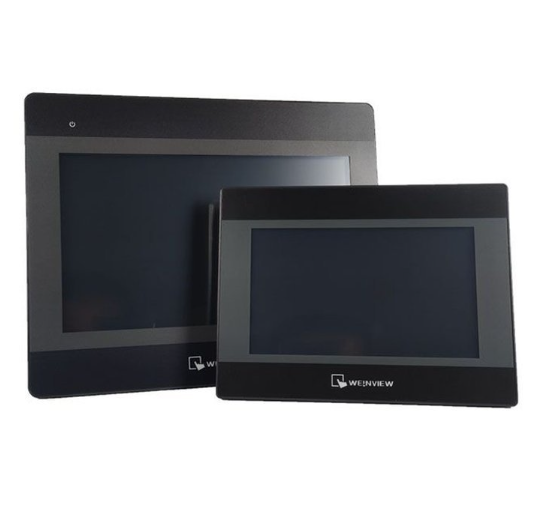

Прежде всего, представим ключевой продукт — WEINTEK CMT2109X2 (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ WEINTEK CMT2109X2]). Это промышленный панель оператора (HMI — Human-Machine Interface) от бренда WEINTEK, специализирующегося на автоматизации промышленных процессов, предназначенный для визуализации данных, управления оборудованием и отслеживания состояний систем автоматизации. WEINTEK CMT2109X2 отличается ярким сенсорным дисплеем, поддержкой современных промышленных интерфейсов и компактным дизайном, что делает его идеальным выбором для отраслей машиностроения, логистики, пищевой промышленности и энергетики, где требуется интуитивно понятное взаимодействие оператора с ПЛК и другими автоматическими устройствами.
Общее описание продукта
WEINTEK CMT2109X2 (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ WEINTEK CMT2109X2]) — это панель оператора с 9-дюймовым сенсорным дисплеем, разработанная для интеграции с контроллерами ПЛК, серводривами, инвесторами и другими промышленными устройствами. Основная задача WEINTEK CMT2109X2 — собирать данные из подключенных устройств (например, скорость конвейера, температура реактора, уровень жидкости), отображать их в виде графиков, индикаторов и таблиц на дисплее, а также передавать команды оператора (например, “старт/стоп привода”, “настройка температуры”) в ПЛК или приводы.
Ключевой особенностью WEINTEK CMT2109X2 является высококачественный IPS-дисплей с разрешением 800×480 пикселей и яркостью 400 кд/м² — это гарантирует отличную читаемость даже в условиях яркого дневного света (например, на открытых производственных площадках или в цехах с мощным освещением). Панель поддерживает多指 сенсорное управление (зумирование, прокрутка), что упрощает навигацию по сложным интерфейсам (например, при просмотре архивных данных или детализированных графиков процессов).
Также WEINTEK CMT2109X2 оснащается широким набором промышленных интерфейсов: Ethernet (для связи с ПЛК Siemens S7-1500, ABB AC500), RS485 (Modbus RTU — для подключения инверторов ABB ACS580 или датчиков температуры), USB-Host (для подключения клавиатуры, мыши или флеш-накопителей для архивирования данных) и опциональный Wi-Fi (для удаленного мониторинга через смартфон или планшет). Совместимость с ПО WEINTEK EasyBuilder Pro позволяет быстро создавать пользовательские интерфейсы — программисты могут добавлять индикаторы состояния, кнопки управления, графики реального времени и таблицы архивов через драг-анд-дроп интерфейс, без необходимости глубоких знаний программирования. WEINTEK CMT2109X2 также имеет степень защиты IP65 для фронтальной панели, что защищает его от пыли и струйной воды — актуально для пищевых заводов (где регулярно проводится мойка оборудования) или металлургических цехов (с пыльной средой).
Технические параметры WEINTEK CMT2109X2
- Тип устройства: Промышленный панель оператора (HMI).
- Характеристики дисплея:
- Размер: 9 дюймов;
- Тип: IPS (широкий угол обзора);
- Разрешение: 800×480 пикселей;
- Яркость: 400 кд/м²;
- Контраст: 1000:1;
- Тип сенсора: Прозрачный проводной (5 точек, поддерживает управление);
- Длительность жизни дисплея: ≥50 000 часов (средняя время без отказов).
- Интерфейсы связи:
- Ethernet: 1 порт (10/100 Мбит/с, поддерживает Modbus TCP, PROFINET Client, Ethernet/IP);
- Serial: 1 порт RS485 (поддерживает Modbus RTU Master/Slave, скорость 9600–115200 бод);
- USB: 1 порт USB-Host (2.0, для клавиатуры, мыши, флеш-накопителей); 1 порт USB-Device (для программирования и связи с ПК);
- Опционально: Wi-Fi (802.11 b/g/n, 2.4 ГГц, поддержка WPA/WPA2);
- Внутренняя память: 1 ГБ DDR3 RAM, 8 ГБ Flash-память (для хранения проектов и архивов).
- Электрические параметры:
- Питание: 12–24 В DC ±10%;
- Потребляемая мощность: ≤15 Вт (в режиме работы); ≤5 Вт (в режиме ожидания);
- Защита от перегрузки: Встроенный предохранитель (1 А);
- Защита от электромагнитных помех (EMC): Соответствует EN 61000-6-2 (иммунитет), EN 61000-6-4 (эмиссия).
- Конструктивные параметры:
- Тип монтажа: Встраиваемый (панельный монтаж);
- Размеры панели: 243 мм (ширина) × 155 мм (высота) × 55 мм (глубина);
- Отверстие для монтажа: 231 мм × 143 мм;
- Степень защиты: IP65 (фронтальная панель), IP20 (задняя часть);
- Материал корпуса: АБС пластик (негорючее, UL94 V-0);
- Кнопки физические: 3 кнопки (Emergency Stop, Reset, Home — настраиваемые).
- Ограничения эксплуатации:
- Температурный диапазон работы: 0 °C – +50 °C;
- Температурный диапазон хранения: -20 °C – +60 °C;
- Относительная влажность: 10–90% (без конденсации);
- Устойчивость к вибрации: 10–500 Гц (амплитуда 0,15 мм, IEC 60068-2-6);
- Устойчивость к шоку: 10 Г (время воздействия 11 мс, IEC 60068-2-27).
- Совместимость:
- ПЛК: Siemens S7-200/1200/1500, ABB AC500, Rockwell Allen-Bradley CompactLogix, Schneider Electric Modicon M340;
- Приводы: Инверторы ABB ACS580, серводривы WEINTEK DOP-W, инверторы SEW Movitrac B;
- Датчики: Температурные датчики Pt100 (через Modbus RTU), уровнемеры ultrasonic (Modbus TCP);
- ПО для программирования: WEINTEK EasyBuilder Pro v6.0+ (Windows 10/11).
Преимущества и особенности WEINTEK CMT2109X2
- Высококачественный IPS-дисплей с отличной читаемостью: IPS-панель WEINTEK CMT2109X2 обеспечивает широкий угол обзора (178° по горизонтали и вертикали) и яркость 400 кд/м², что позволяет операторам видеть данные на дисплее из любого положения и даже при ярком дневном свете. В логистическом центре с открытыми помещениями, например, оператор может отслеживать скорость конвейера и количество упаковок на WEINTEK CMT2109X2 с расстояния 3 метра, не приближаясь к панели.
- Многофункциональные интерфейсы для универсальной интеграции: Поддержка Ethernet, RS485 и опционального Wi-Fi делает WEINTEK CMT2109X2 совместимым с большинством промышленных устройств. В пищевом заводе, например, Ethernet подключает панель к ПЛК ABB AC500 (для управления линией упаковки), RS485 — к инвертору ABB ACS580 (для регулировки скорости конвейера), а Wi-Fi позволяет инженеру отслеживать температуру печи в реальном времени через смартфон, не входя в цех.
- IP65 для фронтальной панели (защита от воды и пыли): Устойчивость к струйной воде и пыли делает WEINTEK CMT2109X2 подходящим для агрессивных сред. В молочном заводе, где регулярно проводится мойка упаковочных линий高压 -водой, панель не подвергается повреждению — фронтальная часть защищена IP65, а внутренние компоненты остаются сухими. В металлургическом цехе панель не забивается пылью, что гарантирует стабильную работу сенсора и дисплея.
- Простое программирование через WEINTEK EasyBuilder Pro: ПО с драг-анд-дроп интерфейсом позволяет создавать пользовательские проекты за 1–2 часа, даже для начинающих программистов. В небольшом заводе по производству сантехники, например, инженер добавляет на интерфейс WEINTEK CMT2109X2 индикатор температуры печи, кнопки “старт/стоп”, график реального времени и таблицу архивных данных — все без написания кода. Это сокращает время внедрения панели на 40% по сравнению с конкурентами.
- Поддержка архивирования данных на USB-накопители: USB-Host порт позволяет сохранять архивы данных (температура, давление, количество продукции) на флеш-накопитель — удобно для отчетности и анализа проблем. В энергетическом объекте, например, оператор каждый день сохраняет на USB данные о потреблении электроэнергии через WEINTEK CMT2109X2, затем анализирует их в Excel для выявления пиковых нагрузок и оптимизации расходов.
- Компактный дизайн и простота монтажа: Размеры 243×155×55 мм и панельный монтаж делают WEINTEK CMT2109X2 подходящим для шкафов автоматизации с ограниченным пространством. В робототехническом цехе, например, панель монтируется в небольшом шкафу рядом с ПЛК и серводривами — не занимая лишнего места, но оставаясь доступной для оператора.
Примеры применения WEINTEK CMT2109X2 в отраслях
- Пищевая промышленность (завод по производству хлеба — линия выпечки): В хлебопекарном заводе WEINTEK CMT2109X2 управляет линией выпечки. Панель подключена через Ethernet к ПЛК Siemens S7-1200 (управляет печами и конвейерами) и через RS485 к температурным датчикам Pt100 (внутри печей). На дисплее WEINTEK CMT2109X2 отображается: текущая температура каждой печи (индикаторы), график температуры за последний час, кнопки “старт/стоп конвейера” и “настройка температуры” (от 180 °C до 220 °C). Оператор через сенсорный экран регулирует температуру — команда передается в ПЛК, который корректирует работу нагревателей. IP65 защита гарантирует, что панель не повредится при мойке конвейера-водой. По окончании смены оператор сохраняет архив температур на USB-накопитель для отчета.
- Логистика (логистический центр — автоматизированный склад): В складском центре WEINTEK CMT2109X2 визуализирует работу конвейерной системы. Панель подключена через Ethernet к ПЛК ABB AC500 (управляет 10 конвейерами) и через Wi-Fi к смартфонам инженеров. На дисплее WEINTEK CMT2109X2 показаны: статус каждого конвейера (“работает”/”остановлен”/”авария”), количество упаковок, прошедших через каждый конвейер, и график загрузки системы за сутки. При остановке одного конвейера панель выделяет его красным цветом и отображает причину аварии (“перегрузка”). Инженер через смартфон видит уведомление и быстро устраняет проблему — благодаря Wi-Fi связи с WEINTEK CMT2109X2.
- Машинностроение (завод по производству станков — фрезерная станция): В станкостроительном заводе WEINTEK CMT2109X2 управляет фрезерной станцией с ЧПУ. Панель подключена через Ethernet к ПЛК Rockwell Allen-Bradley CompactLogix (управляет шпинделем и приводами стола) и через RS485 к энкодеру (отслеживает позицию стола). На интерфейсе WEINTEK CMT2109X2 отображается: текущая позиция стола (X/Y/Z оси), скорость шпинделя, график движения инструмента и кнопки “запуск программы”/”остановка аварийная”. Оператор через多指 сенсорное управление зумирует график для детального просмотра траектории — это помогает выявить ошибки в программе раньше, предотвращая брак деталей.
- Энергетика (малое энергетическое предприятие — солнечная электростанция): В солнечной ЭС WEINTEK CMT2109X2 отслеживает производство электроэнергии. Панель подключена через Ethernet к ПЛК Schneider Electric Modicon M340 (управляет инверторами солнечных панелей) и через RS485 к датчикам напряжения/тока. На дисплее WEINTEK CMT2109X2 показаны: текущая мощность производства (в кВт), общее количество электроэнергии за месяц (в кВт·ч), график мощности за день и статус каждого инвестора. Оператор сохраняет архив данных на USB-накопитель каждый понедельник, затем анализирует их для оптимизации угла наклона солнечных панелей и увеличения производства электроэнергии на 5–10%.
