Обзор автоматизационного оборудования: WEISTINGHOUSE 1B30023H01
Сначала представим ключевой продукт — WEISTINGHOUSE 1B30023H01 (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке модулей защиты и контроля для систем автоматизации Westinghouse Ovation DCS (управление электростанциями, особенно атомными и теплоэлектростанциями) от бренда Westinghouse — глобального лидера в решениях для энергетики с высокими требованиями к безопасности. WEISTINGHOUSE 1B30023H01 отличается высокой отказоустойчивостью и точностью обработки критических сигналов, что делает его критическим элементом для защиты основного оборудования электростанций (трубы, котлы, генераторы) от аварийных режимов (перегрев, передавление, несимметрия фаз).
Описание продукта

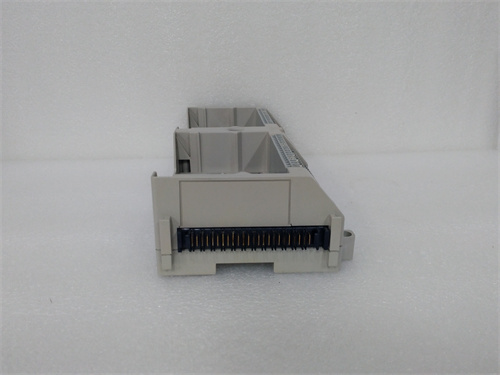

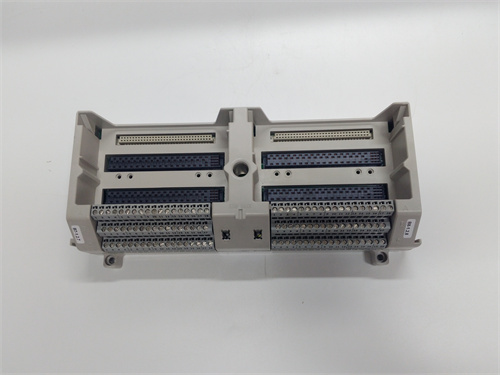

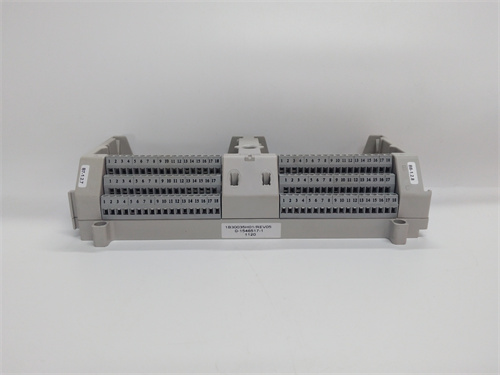

WEISTINGHOUSE 1B30023H01 (ссылка на продукт) — это специализированный модуль защиты и контроля для систем Westinghouse Ovation DCS, разработанный для обработки аналоговых и дискретных сигналов от датчиков состояния основного оборудования электростанции (температурные датчики Pt100, давления датчики 4-20 мА, кнопки ЭСТОП) и выполнения защитных алгоритмов. Продукт анализирует параметры в реальном времени, сравнивает их с безопасными лимитами и отправляет команды на отключение аварийного участка или регулирование режима (например, снижение нагрузки на генератор, активация системы охлаждения) через выходные каналы Ovation DCS.
Благодаря модульной конструкции, адаптированной к шасси Westinghouse Ovation I/O, WEISTINGHOUSE 1B30023H01 (ссылка на продукт) легко интегрируется в шкафы управления электростанциями и сочетается с другими модулями Ovation (например, WEISTINGHOUSE 1B30024H01 — аналоговый модуль вывода, WEISTINGHOUSE 1B30025H01 — дискретный модуль ввода), образуя полную систему защиты. Особенно важно отметить, что WEISTINGHOUSE 1B30023H01 поддерживает архитектуру «2 из 3» (2-out-of-3) для критических каналов — три независимых измерительных канала проверяют параметр одновременно, и команда защищается только при согласии минимум двух каналов, что исключает ложные аварийные сигналы. Кроме того, WEISTINGHOUSE 1B30023H01 (ссылка на продукт) прошел строгие тесты на устойчивость к электромагнитным помехам (характерным для генераторных залов), вибрациям и экстремальным температурам, подтверждая его работоспособность в суровых энергетических условиях. Модуль управляется через программное обеспечение Westinghouse Ovation Studio, что упрощает настройку защитных лимитов, логирование событий и диагностику неисправностей (например, отказ датчика, искажение сигнала) для аудита безопасности.
Технические параметры
Технические характеристики WEISTINGHOUSE 1B30023H01 (ссылка на продукт) отвечают высоким требованиям к модулям защиты для Ovation DCS:
- Параметры обработки сигналов:
- Количество входных каналов: 8 аналоговых (4-20 мА, Pt100) + 8 дискретных (24 В DC);
- Количество выходных каналов: 4 дискретных (реле, 250 В AC/30 В DC, 5 А);
- Точность измерения аналоговых сигналов: ±0,05% полного диапазона (FD) для 4-20 мА, ±0,1 °C для Pt100;
- А архитектура защиты: Поддержка «2 из 3» (2oo3) и «1 из 2» (1oo2) для критических каналов.
- Защитные функции:
- Типы защиты: Защита от перегрева (T>), передавления (P>), несимметрии тока (I2>), обрыва датчика;
- Время реакции: ≤100 мс (для ближних аварийных режимов);
- Логирование: Встроенная память для записи 10 000 событий (время, тип сигнала, статус модуля).
- Питание и надежность:
- Входное напряжение: 24 В DC ±10% (от системы резервного питания Ovation);
- Потребление энергии: ≤15 Вт;
- Класс защиты: IP20 (для монтажа в закрытых шкафах);
- Устойчивость к ЭМС: Соответствует стандартам IEEE C37.90.1, EN 61000-6-2;
- Среднее время между отказами (MTBF): >800 000 часов.
- Рабочая температура: Диапазон эксплуатации от -10 °C до +60 °C.
Преимущества и особенности
WEISTINGHOUSE 1B30023H01 (ссылка на продукт) имеет ряд уникальных преимуществ для систем Ovation DCS:
- Архитектура «2 из 3» для критических каналов: Устраняет ложные аварийные сигналы и гарантирует надежность защиты — критически важно для атомных электростанций и крупных ТЭС, где остановка процесса приводит к большим экономическим потерям.
- Высокая точность измерения: Точность ±0,05% FD для аналоговых сигналов позволяет детально фиксировать малые изменения параметров (например, рост температуры на 0,5 °C), обеспечивая раннее выявление опасных режимов.
- Глубокая интеграция с Ovation DCS: Модуль автоматически распознается системой Westinghouse Ovation, не требует адаптеров — инженеры быстро настраивают защитные алгоритмы через Ovation Studio, сокращая время внедрения.
- Устойчивость в суровых условиях: Тестирование по стандартам IEEE C37.90.1 гарантирует работоспособность в генераторных залах с высокими электромагнитными помехами, предотвращая искажения сигналов и ошибки в защитных командах.
Примеры применения в отраслях
WEISTINGHOUSE 1B30023H01 (ссылка на продукт) широко используется в энергетике с системами Westinghouse Ovation DCS:
- Атомные электростанции (АЭС): В системе защиты основного цикла — WEISTINGHOUSE 1B30023H01 обрабатывает сигналы от температурных датчиков реактора (Pt100) и давления датчиков системы охлаждения (4-20 мА). При превышении температуры выше безопасного лимита модуль через архитектуру «2 из 3» отправляет команду на снижение мощности реактора, предотвращая перегрев.
- Теплоэлектростанции (ТЭС): В защите паротурбин — модуль анализирует сигналы от датчиков вибрации подшипников (дискретные входы) и температуры масла (Pt100). При росте вибрации выше нормы WEISTINGHOUSE 1B30023H01 активирует выходной реле, останавливая турбину и предотвращая повреждение подшипников.
- Газотурбинные электростанции (ГТЭС): В системе защиты газотурбины — модуль контролирует температуру выхлопных газов (термокупель K) и давление газа на входе (4-20 мА). При аварийном росте температуры модуль быстро отправляет команду на закрытие топливного клапана, прекращая подачу газа и останавливая турбину.
Сравнение с конкурентами
В сравнении с аналогичными модулями защиты для энергетических DCS других брендов (например, Siemens S7-400F, ABB AC800M Safety) WEISTINGHOUSE 1B30023H01 (ссылка на продукт) демонстрирует преимущества в специализации на электростанциях и отказоустойчивости:
| Параметр сравнения | WEISTINGHOUSE 1B30023H01 | Конкурентный продукт 1 (Siemens S7-400F) | Конкурентный продукт 2 (ABB AC800M Safety) |
|---|---|---|---|
| Архитектура защиты | Поддержка 2oo3, 1oo2 | Поддержка 1oo2 | Поддержка 2oo2 |
| Точность Pt100 | ±0,1 °C | ±0,2 °C | ±0,15 °C |
| MTBF | >800 000 часов | >600 000 часов | >700 000 часов |
| Совместимость с Ovation DCS | Идеальная | Требует адаптера | Требует адаптера |
| Время реакции | ≤100 мс | ≤150 мс | ≤120 мс |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой WEISTINGHOUSE 1B30023H01 (ссылка на продукт) убедитесь, что ваша система использует Westinghouse Ovation DCS — модуль максимально эффективен с этой платформой, а интеграция с другими DCS потребует сложных проверок на совместимость.
- Для критических объектов (АЭС, крупные ТЭС) выбирайте вариант с поддержкой архитектуры «2 из 3» — это снижает риск ложных аварий и обеспечивает соответствие требованиям международных стандартов безопасности (IEC 61508 SIL 3).
- Оцените количество датчиков: если вам нужно обработать 8+ аналоговых сигналов (например, температура, давление, уровень), WEISTINGHOUSE 1B30023H01 с 8 аналоговыми входами подходит лучше, чем модули с меньшим количеством каналов.
Предостережения
- WEISTINGHOUSE 1B30023H01 (ссылка на продукт) должен устанавливаться и настраиваться только квалифицированным персоналом Westinghouse с сертификацией по системам безопасности — неправильная настройка защитных лимитов может привести к неработоспособности защиты или ложным остановкам.
- Не используйте модуль за пределами технических параметров (температура < -10 °C или > +60 °C) — это повышает риск выхода из строя критических каналов и потери функции защиты.
- Регулярно проверяйте калибровку каналов через Ovation Studio и архивируйте логи событий — это позволяет подтвердить соответствие системе стандартам безопасности и быстро выявить неисправности до возникновения аварии.
