Описание
Описание продукта

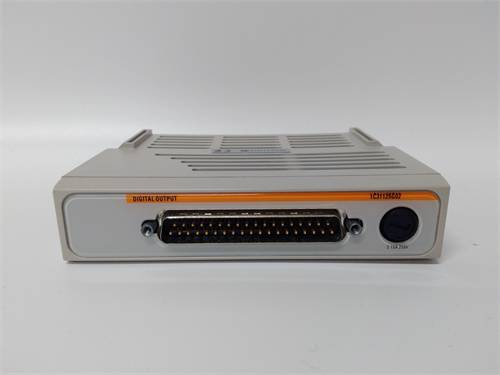

Основным объектом рассмотрения является цифровой выходной модуль для систем автоматизации энергетических объектов WEISTINGHOUSE 1C31125G02 — ключевой компонент, разработанный компанией Westinghouse Electric (лидер в энергетической автоматизации) для передачи дискретных команд от контроллеров DCS Westinghouse Ovation к исполнительным механизмам (регулирующие клапаны, электромагнитные замки, приводы топливной системы) в турбинных установках, котлах и генераторных комплексах ТЭЦ, ГЭС и атомных электростанций. Продукт WEISTINGHOUSE 1C31125G02 относится к серии высоконадежных модулей I/O Westinghouse, специализирующихся на работе в суровых условиях энергетики (высокая температура, вибрации, электромагнитные помехи), где требуется максимальная отказоустойчивость и быстрая реакция на аварийные сигналы — критично для предотвращения катастрофических аварий (например, перескок скорости турбины, низкий уровень воды в котле).
Благодаря 16 независимым транзисторным выходам и встроенной защитой от перегрузок/коротких замыканий, WEISTINGHOUSE 1C31125G02 обеспечивает стабильную коммутацию силовых цепей даже при кратковременных перегрузках (например, при старте электромагнитных клапанов) или сильных вибрациях (характерных для турбин при скоростях вращения до 3000 об/мин). Особенно важно отметить, что WEISTINGHOUSE 1C31125G02 разработан под шину связи DCS Westinghouse Ovation — он полностью соответствует требованиям к сигнальной характеристике этой шины, что исключает несовместимость и гарантирует синхронную передачу команд с контроллером.
Кроме того, WEISTINGHOUSE 1C31125G02 имеет настраиваемое время задержки включения/выключения для каждого канала (0,1–100 мс), что позволяет адаптировать модуль к типу исполнительного механизма — например, для дросселей скорости турбины используют задержку 50 мс для плавного изменения положения, а для индикаторов состояния — задержку 0,1 мс для мгновенной реакции. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WEISTINGHOUSE 1C31125G02.
Особенно ценным преимуществом WEISTINGHOUSE 1C31125G02 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1) — это делает модуль подходящим для систем защиты энергетических установок, где ошибка в передаче команды может привести к разрушению оборудования или опасности для персонала. Кроме того, модуль устойчив к химическим веществам (масла, смазки, промышленные растворы), что расширяет его применение в агрессивных средах турбинных помещений.
Параметры продукта
Параметры WEISTINGHOUSE 1C31125G02 оптимизированы для надежной передачи дискретных команд в системах DCS Westinghouse Ovation, основные из них включают:
- Конфигурация выходов: 16 независимых цифровых выходных каналов, с индивидуальной настройкой и защитой каждого канала.
- Тип выходов: Транзисторные (NPN-тип, открытие коллектора) — подходят для управления низковольтным оборудованием 24 В ПС (стандарт для энергетических систем).
- Параметры нагрузки на выходы:
- Максимальный ток на канал (продолжительный): 0,5 А — достаточный для большинства электромагнитных клапанов и реле защиты;
- Максимальный ток на канал (кратковременный, до 1 с): 2 А — для поддержки пиковых токов при старте исполнительных механизмов;
- Общий максимальный ток по модулю: 8 А — предотвращение перегрузки схемы питания модуля.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤1 мс — быстрая передача команд аварийной остановки;
- Настраиваемая задержка включения/выключения: 0,1–100 мс (индивидуально для каждого канала) — предотвращение пиковых токов и снижение износа механизмов.
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), получаемое из шкафной системы DCS Westinghouse Ovation;
- Потребляемый ток: ≤150 мА (без нагрузки) / ≤800 мА (при максимальной нагрузке).
- Операционная характеристика:
- Диапазон рабочих температур: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Устойчивость к вибрациям: До 5 г (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 г (время воздействия 11 мс);
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Совместимость: Полностью совместим с DCS Westinghouse Ovation (все поколения) и модулями I/O серии Westinghouse 1C31 (например, 1C31129G01).
Преимущества и особенности
WEISTINGHOUSE 1C31125G02 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Быстрое время реакции для аварийных сценариев: Время реакции ≤1 мс гарантирует, что WEISTINGHOUSE 1C31125G02 мгновенно передаёт команды аварийной остановки (например, закрытие топливных клапанов при перескоке скорости турбины), предотвращая разрушение ротора или другие катастрофические последствия.
- Индивидуальная настройка задержек и защиты каналов: Каждый из 16 выходов имеет свою настраиваемую задержку и защиту от перегрузки/короткого замыкания — это позволяет адаптировать WEISTINGHOUSE 1C31125G02 к разным типам исполнительных механизмов (от дросселей скорости до индикаторов), без необходимости дополнительных модулей.
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C–+70 °C и устойчивость к вибрациям (5 г) делают WEISTINGHOUSE 1C31125G02 подходящим для установки в турбинных помещениях или холодных энергетических цехах — в отличие от стандартных модулей, которые выходят из строя при температурных экстремумах.
- Соответствие стандартам безопасности SIL 2: Класс безопасности SIL 2 гарантирует, что WEISTINGHOUSE 1C31125G02 надежно работает в системах защиты энергетических установок — сигналы передаются без искажений, даже при электромагнитных помехах от трансформаторов или электродвигателей.
- Детальная диагностика в реальном времени: Модуль автоматически собирает данные о состоянии каждого выхода (ток, температура, наличие ошибок) и передает их в DCS Westinghouse Ovation — операторы могут отслеживать неполадки (например, короткое замыкание в цепи клапана) и устранять их без остановки системы, снижая риск аварий.
Примеры применения в отраслях
WEISTINGHOUSE 1C31125G02 широко используется в энергетических отраслях для управления исполнительным оборудованием:
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках мощностью 500 МВт — WEISTINGHOUSE 1C31125G02 отправляет команды 24 В ПС на электромагнитные клапаны топливной системы и приводы дросселей скорости турбины. При превышении температуры пара >540 °C модуль быстро закрывает топливные клапаны (время реакции ≤1 мс), предотвращая перегрев турбины.
- Гидроэлектростанции (ГЭС): В системах управления гидротурбинами — модуль управляет приводами защитных шторок и индикаторами состояния турбины. При падении уровня воды в водохранилище ниже критического значения WEISTINGHOUSE 1C31125G02 активирует сигнальную лампу и отправляет команду на снижение нагрузки гидротурбины, предотвращая сухой ход.
- Атомные электростанции: В системах контроля реакторных установок — модуль управляет приводами клапанов подачи охлаждающей воды и сигнальными маячками аварий. Соответствие стандартам SIL 2 гарантирует, что команды передаются надежно, даже при электромагнитных помехах от реакторного оборудования.
- Распределительные подстанции: В системах защиты трансформаторов высокого напряжения — WEISTINGHOUSE 1C31125G02 управляет электромагнитными замками шкафов управления и приводами сепараторов масла. При перегреве трансформатора модуль блокирует доступ к шкафам и отправляет сигнал тревоги в SCADA, обеспечивая безопасность персонала.
Сравнение с конкурентами
Сравним WEISTINGHOUSE 1C31125G02 с аналогичными цифровыми выходными модулями Siemens S7-400 SM 422 и ABB DO810:
| Параметр | WEISTINGHOUSE 1C31125G02 | Siemens S7-400 SM 422 (6ES7422-1BL00-0AA0) | ABB DO810 |
|---|---|---|---|
| Количество выходов | 16 (транзисторные) | 8 (транзисторные) | 8 (транзисторные) |
| Максимальный ток на канал (прод.) | 0,5 А | 0,5 А | 0,25 А |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Настраиваемая задержка | Да (0,1–100 мс, индивидуально) | Да (0,1–20 мс, групповая) | Да (0,1–50 мс, групповая) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 1, PL c |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество WEISTINGHOUSE 1C31125G02 — большее количество выходов, быстрее время реакции, индивидуальная настройка задержек и соответствие более высоким классам безопасности (SIL 2/PL d). Для систем DCS Westinghouse Ovation в критических энергетических объектах (ТЭЦ, атомные электростанции) он является предпочтительным выбором, так как обеспечивает оптимальную совместимость и надежность. Несмотря на то, что ABB DO810 имеет схожий температурный диапазон, он уступает WEISTINGHOUSE 1C31125G02 по токовой мощности и гибкости настройки.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип DCS и количество исполнительных механизмов: Если вы используете DCS Westinghouse Ovation и нужно управлять >8 исполнительными механизмами (клапаны, реле), WEISTINGHOUSE 1C31125G02 — идеальный выбор. Для систем Siemens S7-400 или ABB 800xA лучше выбрать модули соответствующих брендов (SM 422, DO810).
- Проверьте требования к безопасности и времени реакции: Для систем защиты энергетических установок (требуется SIL 2/PL d) или аварийных остановок (время реакции ≤1 мс) WEISTINGHOUSE 1C31125G02 подходит «из коробки». Для менее критических задач (управление индикаторами) можно выбрать модули с более низкими характеристиками.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения) WEISTINGHOUSE 1C31125G02 или ABB DO810 подходят — Siemens SM 422 не поддерживает температуры ниже 0 °C.
Меры предосторожности
- Монтаж и настройка: Устанавливайте WEISTINGHOUSE 1C31125G02 только сертифицированными инженерами Westinghouse, следуя руководству по эксплуатации (доступно на WEISTINGHOUSE 1C31125G02) — не подключайте нагрузки с током >0,5 А (продолжительный) к выходам, это приведет к перегреву транзисторов и повреждению модуля.
- Защита кабелей: Используйте экранированные кабели для подключения исполнительных механизмов к WEISTINGHOUSE 1C31125G02 — это снижает влияние электромагнитных помех от силовых цепей турбины (≥1000 В АС). Разделяйте сигнальные кабели от силовых на расстоянии не менее 2 метров.
- Периодическая диагностика: Ежегодно проверяйте каждый канал с помощью тестового сигнала (24 В ПС, нагрузка 0,1 А) — убедитесь, что модуль корректно передает команды и защищает каналы от перегрузки. При обнаружении неисправностей (например, канал не отвечает) замените модуль вовремя.
- Электробезопасность: Отключите питание DCS Westinghouse Ovation перед заменой или обслуживанием модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки при работе с WEISTINGHOUSE 1C31125G02 для защиты от электростатического разряда.
