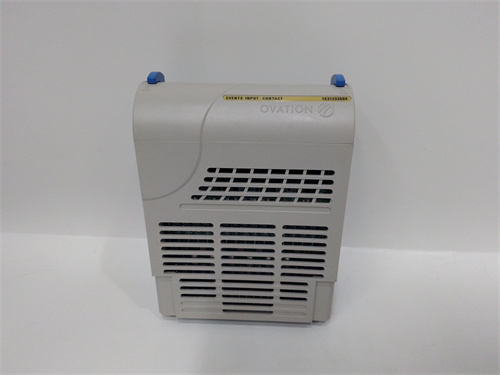

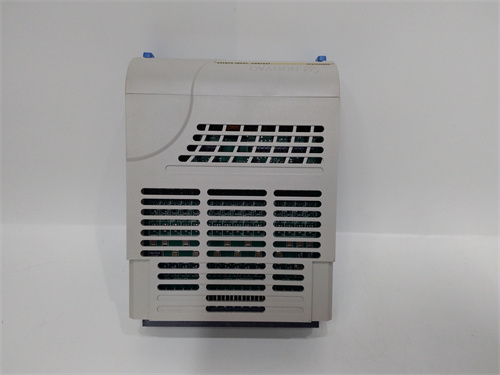

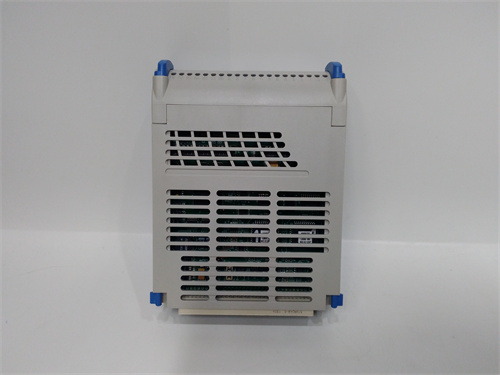

WEISTINGHOUSE 1C31233G04

Описание

Общая информация о продукте WEISTINGHOUSE 1C31233G04

Технические параметры WEISTINGHOUSE 1C31233G04

• Параметры цифровых входов:
  • Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси для предотвращения перекрестных помех);
  • Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
  • Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для сенсоров);
  • Ток потребления на канал: ≤ 4 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
  • Время отклика: ≤ 1 мс (время от получения сигнала от сенсора до передачи в контроллер) — быстрая реакция на аварийные события.
• Защита и безопасность:
  • Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов сенсора);
    • Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–10 мс — подавление импульсных помех от турбин/компрессоров;
    • Защита от перепадов напряжения (до 60 В DC на входах);
    • Защита от неправильной полярности подключения (фузы на входах);
  • SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
  • Время между отказами (MTBF): ≥ 10 000 000 часов (по данным Westinghouse).
• Интеграция и конфигурация:
  • Интерфейс с Westinghouse Ovation DCS: Встроенная шина Ovation Backplane (скорость передачи данных 100 Мбит/с);
  • Совместимое ПО: Westinghouse Ovation Configuration Studio, Westinghouse Explorer — для конфигурации фильтров, настройки задержек и мониторинга состояния каналов;
  • Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, режим “пассивного сбоя” (при отказе модуля все каналы переводятся в безопасное состояние).
• Механические и эксплуатационные параметры:
  • Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
  • Вес: 约 350 г;
  • Тип монтажа: Врезной в шасси Westinghouse Ovation (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
    • Диапазон хранения: -40 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10% (для логики), 24 В DC ±15% (для входов) — потребляемый ток ≤ 150 мА.

Преимущества и особенности WEISTINGHOUSE 1C31233G04

1. Высокая надежность и изоляция каналов: Изоляция ≥ 2,5 кВ AC и детекция неисправностей делают WEISTINGHOUSE 1C31233G04 устойчивым к внешним помехам. В атомной электростанции модуль считывает сигналы от датчиков положения аварийных стержней — при обрыве кабеля на одном канале модуль блокирует передачу недействительных данных и отправляет предупреждение, предотвращая ложное аварийное закрытие реактора.
2. Гибкая настройка фильтров и задержек: Встроенный фильтр с настройкой 0,1–10 мс позволяет WEISTINGHOUSE 1C31233G04 адаптироваться к разным типам сенсоров. В нефтегазовой установке для кнопок аварийного останова используют фильтр 0,1 мс (быстрый отклик), а для датчиков положения клапанов — 10 мс (подавление вибрационных помех), не требуя дополнительного оборудования.
3. Полная интеграция с системой Westinghouse Ovation: WEISTINGHOUSE 1C31233G04 автоматически синхронизируется с контроллером WEISTINGHOUSE 1C31122G01 при запуске, конфигурация через Ovation Configuration Studio занимает не более 15 минут. Инженеры могут быстро настроить “нормально безопасный” режим для каждого канала (например, “при обрыве — сигнал аварии”) и запустить тест сигнала, не требуя внешнего калибровочного оборудования.
4. Устойчивость к суровым условиям: Работоспособность в диапазоне 0/+60 °C и защита EMC делают WEISTINGHOUSE 1C31233G04 подходящим для влажных энергетических объектов (влажность до 90%) или пыльных нефтяных площадей — модуль продолжает стабильно считывать сигналы, не теряя контакта с сенсорами.
5. Расширенная диагностика: WEISTINGHOUSE 1C31233G04 непрерывно проверяет состояние каждого канала (ток, напряжение, состояние контакта) и передаёт данные о деградации в SCADA. При износе контактов датчика модуль отправляет предупреждение, операторы успевают заменить сенсор до полного выхода из строя, минимизируя риск аварии.

Примеры применения WEISTINGHOUSE 1C31233G04

• Атомная электростанция (система охлаждения реактора): В АЭС WEISTINGHOUSE 1C31233G04 считывает сигналы от 12 датчиков положения аварийных стержней и 4 кнопок аварийного останова. При неисправном положении стержня (> 2% от заданного) модуль передаёт сигнал в контроллер за 0,8 мс, который останавливает соответствующий узел, предотвращая перегрев реактора.
• Теплоэлектростанция (котел ТЭС 600 МВт): В ТЭС WEISTINGHOUSE 1C31233G04 использует 10 каналов для считывания сигналов от датчиков положения дросселей подачи топлива и 6 каналов — от огневых детекторов в камере сгорания. При срабатывании огневого детектора модуль мгновенно передает сигнал аварии, контроллер запускает систему пожаротушения и закрывает дроссели, предотвращая распространение пожара.
• Нефтегазовая установка (компрессорная станция): В станции WEISTINGHOUSE 1C31233G04 считывает сигналы от 8 датчиков положения шлюзовых клапанов и 8 кнопок аварийного останова. При неисправном положении клапана модуль отправляет команду на остановку компрессора, предотвращая утечку газа и разрыв трубопровода.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Westinghouse Ovation DCS: Прежде чем приобрести WEISTINGHOUSE 1C31233G04, убедитесь, что он поддерживается вашей версией Ovation DCS (≥ v3.0) и контроллером WEISTINGHOUSE 1C31122G01. Информация о совместимости доступна в документации на [ссылка на WEISTINGHOUSE 1C31233G04] или через техническую поддержку Westinghouse.
• Оцените требования к изоляции и фильтрации: Если вам нужно изолированные каналы и гибкая настройка фильтров (например, для атомных электростанций), WEISTINGHOUSE 1C31233G04 — оптимальный выбор; для менее критических систем можно рассмотреть модули с не изолированными каналами.
• Приобретайте оригинал: Для гарантии SIL 2 и надежности покупайте WEISTINGHOUSE 1C31233G04 только у авторизованных дилеров Westinghouse — подделки имеют низкий MTBF (< 5 млн часов), не поддерживают изоляцию каналов и могут привести к авариям.

Предостережения

• Не используйте с несовместимыми DCS: WEISTINGHOUSE 1C31233G04 разработан исключительно для Westinghouse Ovation DCS — использование с ABB Advant OCS или Emerson DeltaV приведет к несовместимости и невозможности передачи данных.
• Настройте фильтры под тип сенсора: Для динамических сенсоров (кнопки аварийного останова) используйте фильтр ≤ 1 мс — слишком длинная задержка (> 50 мс) может запоздать с передачей аварийного сигнала; для статических сенсоров (датчики положения клапанов) используйте фильтр 10 мс, чтобы избежать ложных срабатываний от помех.
• Осуществляйте монтаж при отключенном питании: При установке или замене WEISTINGHOUSE 1C31233G04 отключите питание шасси Ovation DCS (5 В DC, 24 В DC) — это предотвращает электроудар и повреждение внутренних цепей.
• Регулярно проверяйте состояние каналов: Каждый полугодие проверяйте каналы через Ovation Configuration Studio — неисправности (например, короткое замыкание) должны устраняться немедленно, чтобы не нарушить работу системы безопасности.
