Описание
Сначала представляю вам модуль цифровых входов для систем автоматизации энергетического оборудования — WESTINGHOUSE 1B30035H01; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse Electric относится к серии компонентов для контроллеров WDPF (Westinghouse Distributed Processing Family), предназначенной для сбора дискретных сигналов от сенсоров аварий, концевиков и кнопок операторской панели в турбинных установках, электростанциях и промышленных реакторах — где требуется высокая надежность и быстрая реакция на критические сигналы.
Описание продукта

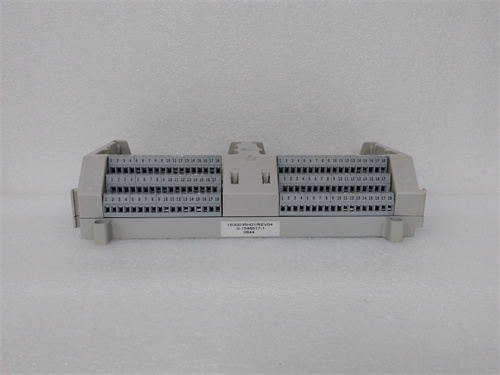

WESTINGHOUSE 1B30035H01 — это 16-канальный модуль цифровых входов (DI) с повышенной защитой и стабильностью, разработанный для обработки дискретных сигналов 24 В DC в системах WDPF. Модуль WESTINGHOUSE 1B30035H01 отличается высокой скоростью считывания и устойчивостью к помехам — он обеспечивает время реакции на сигнал <1 мс и защиту от электромагнитных помех (EMC класс EN 61000-6-2), что критично для системы аварийного останова турбин или защиты реакторов, где задержка в обработке сигнала может привести к катастрофе. Благодаря модульной конструкции для шасси WDPF WESTINGHOUSE 1B30035H01 легко интегрируется в существующие системы и совместим с другими компонентами Westinghouse (например, модули цифровых выходов 1B30036H01, аналоговые входные 1B30037H01, контроллеры WDPF Ovation), что упрощает сборку комплексных схем сбора данных. Особенно важно отметить, что WESTINGHOUSE 1B30035H01 поддерживает индивидуальную фильтрацию каждого канала — через программное обеспечение WDPF Toolset можно настроить время фильтрации сигнала (0.1–100 мс) для подавления помех от электродвигателей или трансформаторов, адаптируя модуль к специфике подключенных сенсоров (например, короткая фильтрация для аварийных сигналов, длинная для шумных сред). Также WESTINGHOUSE 1B30035H01 оснащен встроенной диагностикой в реальном времени — он автоматически проверяет состояние каждого канала на разрыв кабеля, короткое замыкание или неисправность сенсора, и при обнаружении аномалий отправляет алерт в контроллер WDPF Ovation, позволяя операторам быстро устранить проблему без остановки основного процесса. Все эти особенности делают WESTINGHOUSE 1B30035H01 ключевым элементом для систем безопасности — он гарантирует точную и быструю сборку дискретных сигналов, даже в суровых условиях энергетических объектов (перепады температуры, сильные электромагнитные поля), что обеспечивает безопасную эксплуатацию турбин и реакторов.
Параметры продукта
- Производитель: Westinghouse Electric
- Модель: 1B30035H01
- Тип модуля: Модуль цифровых входов (DI)
- Характеристики каналов:
- Количество каналов: 16 независимых
- Тип сигнала: Дискретный сигнал 24 В DC (нормально открытое/закрытое — конфигурируемое)
- Максимальный входной ток: 10 мА (при 24 В DC)
- Порог срабатывания: 18–22 В DC (для сигнала “активный”), ≤5 В DC (для сигнала “неактивный”)
- Время реакции: <1 мс (для перехода от “неактивный” к “активный”)
- Защитные функции:
- Защита от электромагнитных помех: EMC EN 61000-6-2 (класс 3)
- Защита от короткого замыкания: Токовое ограничение 20 мА (продолжительное)
- Защита от переvoltaжа: Максимальное входное напряжение 36 В DC
- Напряжение питания: 5 В DC (от шасси WDPF, через дублированную шину)
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Категория безопасности: SIL 2 (IEC 61508) — для каналов аварийной защиты
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2)
- ПО для конфигурации: Westinghouse WDPF Toolset (версии 6.0 и выше), Ovation Engineering Studio
- Совместимость с системами: Westinghouse WDPF, Westinghouse Ovation DCS
Преимущества и особенности
- Быстрая реакция на сигналы: Время реакции <1 мс делает WESTINGHOUSE 1B30035H01 подходящим для аварийных систем — например, при получении сигнала “разрыв трубопровода” модуль мгновенно передает его в контроллер, что позволяет закрыть клапаны подачи пара за 0.5 с и предотвратить разрушение турбины.
- Индивидуальная фильтрация каналов: Возможность настройки фильтрации (0.1–100 мс) позволяет адаптировать WESTINGHOUSE 1B30035H01 к разным типам сенсоров — например, каналы для аварийных кнопок имеют фильтрацию 0.1 мс (быстрая реакция), а каналы для концевиков с помехами — 10 мс (подавление шума).
- Защита от аномалий: Защита от короткого замыкания и переvoltaжа предотвращает повреждение модуля при неисправности сенсоров или кабелей — например, при коротком замыкании на канале ток ограничивается 20 мА, и остальные 15 каналов продолжают работать без сбоев.
- Дублированная питание: Подключение к дублированной шине 5 В DC обеспечивает отказоустойчивость — при сбое одного источника питания WESTINGHOUSE 1B30035H01 продолжает собирать сигналы, не прерывая работу системы безопасности.
- Совместимость с WDPF/Ovation: Полная интеграция с системами Westinghouse означает, что WESTINGHOUSE 1B30035H01 автоматически распознается контроллером и не требует сложной настройки — параметры конфигурируются через стандартное ПО, упрощая работу инженеров.
Случаи применения в отраслях
- Теплоэлектростанции (ТЭС): В ТЭС с турбинами Westinghouse WESTINGHOUSE 1B30035H01 собирает сигналы от аварийных кнопок операторской панели и концевиков положения рычагов турбины. При нажатии аварийной кнопки модуль передает сигнал в контроллер WDPF Ovation за <1 мс, и система автоматически останавливает турбину, предотвращая повреждение подшипников.
- Атомные электростанции (АЭС): В АЭС WESTINGHOUSE 1B30035H01 используется в системе защиты реактора — он принимает сигналы от датчиков уровня воды и давления теплоносителя. При падении уровня воды ниже критического значения модуль мгновенно передает сигнал на включение резервных насосов, поддерживая безопасную эксплуатацию реактора.
- Газотурбинные установки (ГТУ): В ГТУ WESTINGHOUSE 1B30035H01 управляет сигналами от концевиков положения клапанов подачи газа. При отклонении клапана от заданного положения модуль сигнализирует контроллеру, который корректирует положение клапана, поддерживая стабильную подачу топлива и оптимизируя КПД ГТУ.
- Промышленные реакторы: В химических реакторах WESTINGHOUSE 1B30035H01 собирает сигналы от датчиков наличия реагентов и аварийных тормозов. При отсутствии реагента модуль передает сигнал на остановку смесителя, предотвращая образование нежелательных продуктов и безопасные нарушения.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1B30035H01 с аналогичным модулем цифровых входов GE IS200DSPXH1DBD (DI каналы):
| Параметр | WESTINGHOUSE 1B30035H01 | GE IS200DSPXH1DBD (DI каналы) |
|---|---|---|
| Количество каналов | 16 | 16 |
| Время реакции | <1 мс | <0.1 мс |
| Защита EMC | EN 61000-6-2 (класс 3) | EN 61000-6-2 (класс 3) |
| Питание | Дублированная 5 В DC | Дублированная 5 В DC |
| Категория SIL | SIL 2 | SIL 2 (для дублированных каналов) |
| Совместимость с системами | Westinghouse WDPF/Ovation | GE Mark VIe |
Как видно из таблицы, WESTINGHOUSE 1B30035H01 не уступает конкуренту по ключевым параметрам (количество каналов, защита EMC, отказоустойчивость питания) и специализируется на системах Westinghouse — это делает его предпочтительным для существующих установок WDPF/Ovation, где требуется полная совместимость и поддержка SIL 2. GE модель имеет более быструю реакцию, но предназначена для систем Mark VIe и не интегрируется с WDPF без адаптеров.
Рекомендации по выбору
При выборе WESTINGHOUSE 1B30035H01 учитывайте следующие факторы:
- Тип существующей системы Westinghouse: Модуль WESTINGHOUSE 1B30035H01 разработан исключительно для WDPF и Ovation DCS — если у вас есть эти системы, он обеспечит полную совместимость и стабильную работу; для GE Mark VIe или Siemens PCS 7 выбирайте модули соответствующего бренда.
- Требуемое количество каналов: Если вам нужно собирать сигналы от 10–16 сенсоров (аварийные кнопки, концевики), WESTINGHOUSE 1B30035H01 идеально подходит; для большего количества каналов (≥32) используйте несколько модулей или модель Westinghouse 1B30035H02 (32 канала).
- Условия эксплуатации: Для объектов с электромагнитными помехами (например, поблизости к трансформаторам или электродвигателям) WESTINGHOUSE 1B30035H01 с защитой EMC класс 3 подойдет лучше, чем модули с низкой защитой; для холодных регионов (<0 °C) дополнительно установите обогреватель шасси.
- Критичность сигналов: Если вы собираете аварийные сигналы (требующие SIL 2), WESTINGHOUSE 1B30035H01 соответствует требованиям безопасности; для не критических сигналов (индикаторные лампы) можно использовать более простые модули Westinghouse 1B30035H03.
Меры предосторожности
- Установка: Монтируйте WESTINGHOUSE 1B30035H01 только в шасси WDPF, следуя руководству Westinghouse — неправильное крепление может нарушить контакты с внутренней шиной и привести к потере сигналов. Оставьте свободное пространство ≥5 мм с обеих сторон для вентиляции.
- Подключение сенсоров: Используйте экранированные кабели с сечением ≥0.5 мм² для подключения сенсоров — экран должен быть заземлен только с стороны модуля, чтобы избежать заземляющих токов, которые искажают сигналы WESTINGHOUSE 1B30035H01.
- Проверка фильтрации: Перед запуском настройте фильтрацию каналов через WDPF Toolset — для аварийных сигналов установите минимальную фильтрацию (0.1 мс), для шумных каналов — максимальную (100 мс), чтобы избежать ложных срабатываний.
- Диагностика: Регулярно проверяйте состояние модуля через Ovation Engineering Studio — отслеживайте количество активных каналов, наличие ошибок и состояние питания. При появлении алертов (красный LED-индикатор канала) проверьте кабель и сенсор, а затем сбросьте ошибку через ПО.
- Хранение: Перед установкой храните WESTINGHOUSE 1B30035H01 в оригинальной антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — это предотвращает коррозию контактов и сохранение параметров модуля.
1B30035H01
