Описание продукта

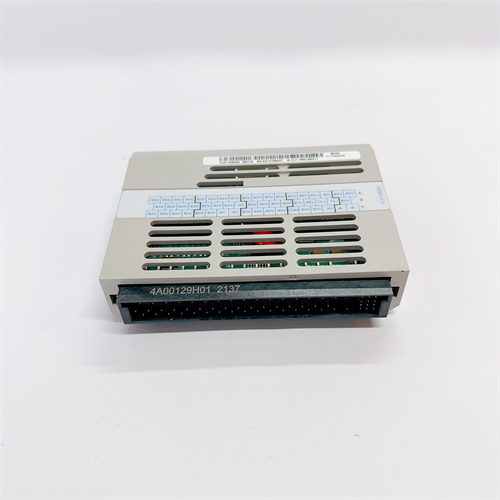

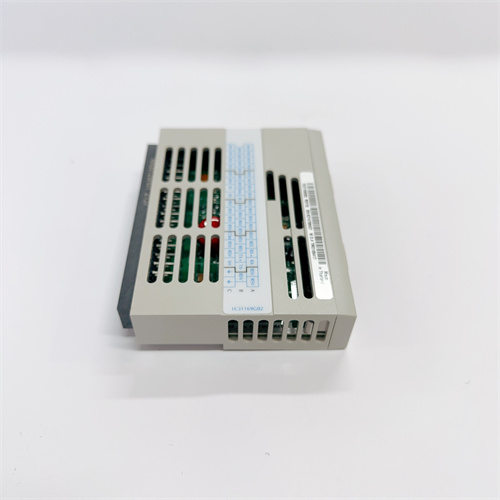

WESTINGHOUSE 1C31113G02 — это комбинированный цифровой модуль с 16 входами (DI) и 16 выходами (DO), разработанный для интеграции в систему DCS Westinghouse Ovation. Основная задача WESTINGHOUSE 1C31113G02 — собирать цифровые сигналы от датчиков состояния (например, кнопки, предохранители, лимитные выключатели) и управлять исполнительными механизмами (реле, контакторы, индикаторные лампы), передавая данные в центральный контроллер DCS для мониторинга и регулирования процессов.
Благодаря использованию технологии избыточной связи с контроллером, WESTINGHOUSE 1C31113G02 гарантирует непрерывную передачу данных даже при временных сбоях в шине DCS — это критически важно для систем с требованиями к безотказной работе (например, котлы ТЭС, реактивные сосуда химических заводов). WESTINGHOUSE 1C31113G02 имеет встроенную защиту от электромагнитных помех (EMC) и коротких замыканий на выходных каналах, что предотвращает повреждение модуля и окружающего оборудования.
Особенно важна роль WESTINGHOUSE 1C31113G02 в системах с расширенными требованиями к диагностике — модуль автоматически контролирует состояние каждого канала (наличие сигнала, исправность контактов) и отправляет уведомления о неисправностях в контроллер DCS. Это позволяет операторам своевременно устранять проблемы (например, обрыв кабеля к датчику) до того, как они повлияют на процесс. Каждый WESTINGHOUSE 1C31113G02 проходит строгие заводские тесты на соответствие стандартам IEC и Westinghouse, включая проверку на термостойкость, изолированную прочность и устойчивость к вибрациям, что гарантирует долговечность в тяжелых промышленных условиях.
Дополнительным преимуществом WESTINGHOUSE 1C31113G02 является простота интеграции в DCS Ovation — модуль монтируется в стандартное шасси Ovation и настраивается через программное обеспечение Ovation Studio, без необходимости сложных адаптеров или дополнительного программирования.
Технические параметры
- Тип модуля: Комбинированный цифровой I/O модуль (16 DI + 16 DO) для DCS Westinghouse Ovation
- Цифровые входы (DI):
- Количество каналов: 16 (независимые)
- Тип сигнала: DC-сигналы (24 В DC, PNP-логика)
- Максимальный входной ток: 10 мА/канал
- Задержка реакции: ≤ 1 мс (для быстрого сбора сигналов)
- Цифровые выходы (DO):
- Количество каналов: 16 (независимые, транзисторные)
- Тип сигнала: DC-сигналы (24 В DC)
- Максимальный выходной ток: 0.5 А/канал (постоянный режим), 2 А/канал (кратковременный, 1 с)
- Защита: От коротких замыканий (автоматическое отключение при перегрузке)
- Интерфейс связи: Совместим с шиной DCS Westinghouse Ovation (Redundant I/O Bus)
- Рабочие условия:
- Температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси DCS Ovation)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Питание: 24 В DC (текущий расход: до 200 мА при максимальной нагрузке на выходы)
- Сертификации: IEC 61131-2, UL 508, CE, ATEX Zone 2
- Совместимость: DCS Westinghouse Ovation, программное обеспечение Ovation Studio
Преимущества и особенности
- Надежность избыточной связи: Поддержка избыточной шины DCS Ovation гарантирует непрерывную передачу данных, даже при сбое одной из линий связи — критически важно для систем с требованиями к безотказной работе.
- Расширенная диагностика: Модуль WESTINGHOUSE 1C31113G02 автоматически детектирует неисправности каналов (обрыв, короткое замыкание) и отправляет сигналы в DCS, упрощая поиск и устранение проблем.
- Защита от помех и перегрузок: Встроенная защита от EMC и коротких замыканий предотвращает выход модуля из строя, даже в условиях интенсивных электромагнитных помех (например, рядом с мощными электродвигателями).
- Легкая интеграция в Ovation DCS: Стандартный дизайн и совместимость с программным обеспечением Ovation Studio упрощают монтаж и настройку WESTINGHOUSE 1C31113G02, не требуя дополнительного обучения персонала.
- Компактность: Малые габариты модуля позволяют монтировать несколько устройств в одном шасси DCS, экономя пространство в шкафу управления.
Примеры применения в отраслях
- Энергетика (ТЭС/ГЭС): В котлах тепловых электростанций WESTINGHOUSE 1C31113G02 собирает сигналы от датчиков уровня воды (DI) и управляет электромагнитными клапанами подачи топлива (DO). Избыточная связь с DCS гарантирует, что данные о уровне воды поступают в контроллер даже при сбое шены, предотвращая перегрев котла.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов WESTINGHOUSE 1C31113G02 контролирует состояние фильтров (DI — сигналы о забивании) и управляет приводами шлюзовых клапанов (DO) для переключения потоков газа. Защита от коротких замыканий предотвращает повреждение модуля при влажных условиях.
- Химическая промышленность: В реактивных сосудах для производства пластиков WESTINGHOUSE 1C31113G02 принимает сигналы от предохранительных клапанов (DI — аварийный разрыв давления) и управляет системами сброса газов (DO). Расширенная диагностика позволяет операторам своевременно заменять изношенные датчики.
- Жидкостное топливо: В терминалах для хранения мазута WESTINGHOUSE 1C31113G02 собирает сигналы от уровнемеров (DI — превышение максимального уровня) и управляет насосами подачи топлива (DO), предотвращая перелив и загрязнение.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1C31113G02 с аналогичными комбинированными цифровыми модулями для DCS — Siemens S7-400 SM 421/422 (16DI/16DO) и ABB DO810+DI810 (16DI/16DO):
| Параметр | WESTINGHOUSE 1C31113G02 | Siemens S7-400 SM 421/422 | ABB DO810+DI810 |
|---|---|---|---|
| Количество каналов (DI/DO) | 16/16 | 16/16 | 16/16 |
| Избыточная связь | Да (с DCS Ovation) | Нет | Да (с DCS 800xA) |
| Максимальный выходной ток | 0.5 А (постоянный), 2 А (кратковременный) | 0.5 А (постоянный), 1.5 А (кратковременный) | 0.5 А (постоянный), 2 А (кратковременный) |
| Задержка реакции DI | ≤ 1 мс | ≤ 2 мс | ≤ 1 мс |
| Сертификация ATEX | Да (Zone 2) | Нет | Да (Zone 2) |
| Совместимость с DCS | Westinghouse Ovation | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Высокая | Средняя | Высокая |
Преимущество WESTINGHOUSE 1C31113G02 — это глубокая интеграция с DCS Westinghouse Ovation и избыточная связь, что делает его предпочтительным выбором для существующих пользователей Ovation. Кроме того, модуль имеет более высокий кратковременный выходной ток, чем Siemens SM 422, и соответствует требованиям опасных зон ATEX, что актуально для нефтегазовых предприятий.
Рекомендации по выбору
- Выбирайте WESTINGHOUSE 1C31113G02, если используете или планируете внедрить DCS Westinghouse Ovation — модуль гарантирует идеальную совместимость и максимальную надежность в экосистеме Ovation.
- Остановитесь на WESTINGHOUSE 1C31113G02, если ваша система требует избыточной связи с контроллером (например, котлы ТЭС, критические химические реакторы) — это предотвращает потери данных при сбое шены DCS.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) WESTINGHOUSE 1C31113G02 является合规ным решением, в то время как Siemens SM 421/422 не имеет соответствующей сертификации.
- Для систем с высокими требованиями к скорости сбора данных (задержка ≤ 1 мс) WESTINGHOUSE 1C31113G02 подходит лучше, чем Siemens SM 421 (задержка ≤ 2 мс).
Меры предосторожности
- Совместимость с DCS: Используйте WESTINGHOUSE 1C31113G02 только с DCS Westinghouse Ovation — монтаж на другие системы приведет к несовместимости и нестабильной работе.
- Проверка подключений: Перед включением питания проверьте правильность подключения кабелей к входам/выходам — неправильная полярность или короткое замыкание может повредить модуль.
- Не превышайте нагрузку: Не подключайте к выходным каналам нагрузки с током > 0.5 А (постоянный режим) — перегрузка вызовет отключение канала или повреждение транзисторов.
- Обновление прошивки: Регулярно обновляйте прошивку WESTINGHOUSE 1C31113G02 через Ovation Studio — обновления исправляют ошибки и улучшают стабильность работы модуля.
- Диагностика: Регулярно проверяйте состояние каналов через интерфейс DCS — аномалии (например, постоянный высокий уровень на входе без сигнала) могут указывать на проблему с датчиком или кабелем, которую нужно устранить в срок.
