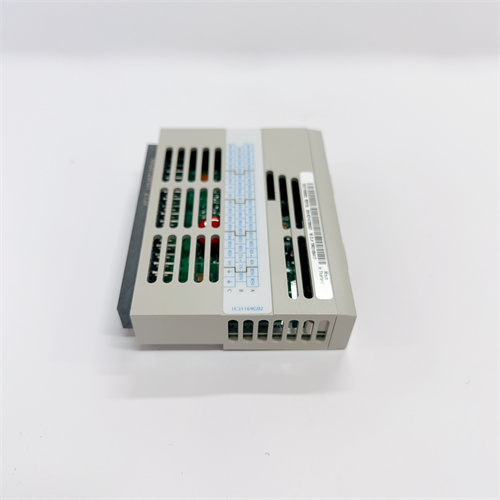

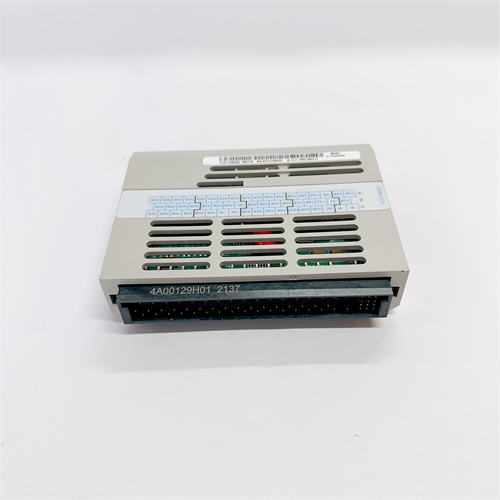

WESTINGHOUSE 1C31113G02

Описание

Общая информация о продукте WESTINGHOUSE 1C31113G02

Технические параметры WESTINGHOUSE 1C31113G02

• Параметры аналоговых входов:
  • Количество каналов: 8 независимых дифференциальных каналов (каждой канал изолирован от других и шасси);
  • Поддерживаемые типы сигналов:
    • Токовые: 4–20 мА DC (стандартный индустриальный сигнал), 0–20 мА DC;
    • Напряжностные: 0–5 В DC, 1–5 В DC, ±5 В DC, ±10 В DC;
    • Температурные: RTD (Pt100, Pt1000) и термокупли (типы J, K, T) — с поддержкой 3-х проводных схем для RTD;
  • Разрешение АЦП: 16 бит (эквивалентно 0,0015% полного диапазона FS) — обеспечивает высокую разрешающую способность;
  • Точность измерения: ≤ ±0,1% FS (при температуре 25 °C ±5 °C), ≤ ±0,25% FS в рабочем температурном диапазоне — минимальные погрешки при сборе данных.
• Коммуникация и интеграция:
  • Интерфейс с контроллером WDPF: Встроенная шина WDPF I/O Bus (скорость передачи данных 1 Мбит/с) — задержка передачи ≤ 50 мс;
  • Поддерживаемые протоколы: Westinghouse WDPF Protocol — для передачи измеренных данных и статусов каналов в контроллер;
  • Диагностический интерфейс: RS-232 (опционально) — для отладки и калибровки через ПО Westinghouse WDPF Toolbox.
• Защита и надежность:
  • Электрическая изоляция: Между каналами — ≥ 250 В AC (1 минута), между каналами и шасси — ≥ 500 В AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах WDPF);
  • Время между отказами (MTBF): ≥ 4 000 000 часов (при номинальных условиях, согласно данным Westinghouse).
• Механические и эксплуатационные параметры:
  • Габариты: 100 × 160 × 40 мм (ширина × высота × глубина);
  • Вес: 约 300 г;
  • Тип монтажа: Врезной в шкафы WDPF через фиксирующие зажимы (совместимо с рельсом DIN);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к условиям котельных, турбинных холлов;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности WESTINGHOUSE 1C31113G02

1. Широкая поддержка сигналов и высокая точность: Поддержка токовых, напряжностных сигналов, а также RTD и термокуплей делает WESTINGHOUSE 1C31113G02 универсальным для различных датчиков. 16-битное разрешение и точность ≤ ±0,1% FS гарантируют точные измерения — например, в теплоэлектростанции модуль собирает сигналы от RTD Pt100 (температура подшипников турбины) с погрешкой ≤ 0,03 °C, что критично для предотвращения перегрева.
2. Дифференциальные входы для снижения помех: Все 8 каналов выполнены по дифференциальной схеме, что подавляет общую модулю помех (например, от длинных кабелей до 100 м) — в нефтегазовых перегонных колоннах, где оборудование создает сильные электромагнитные помехи, WESTINGHOUSE 1C31113G02 стабильно считывает сигналы датчиков давления (4–20 мА DC), не искажая данные.
3. Совместимость с системами Westinghouse WDPF и Ovation: WESTINGHOUSE 1C31113G02 не только работает с оригинальными контроллерами WDPF, но и поддерживается при частичной модернизации на Westinghouse Ovation — это позволяет сохранить инвестиции в существующее оборудование, заменяя только изношенные модули, а не всю DCS.
4. Расширенная диагностика каналов: Каждый канал WESTINGHOUSE 1C31113G02 поддерживает диагностику обрыва кабеля, короткого замыкания и деградации АЦП — при обнаружении обрыва кабеля к термокупле модуль отправляет код ошибки в контроллер за 50 мс, операторы быстро устраняют неполадку, минимизируя время простоя процесса.
5. Долговечность и низкие требования к обслуживанию: Высокое MTBF (≥ 4 млн часов) и простота калибровки (через WDPF Toolbox) снижают затраты на обслуживание — в химических цехах модуль работает стабильно 3–5 лет без замены компонентов, требуя только ежегодной калибровки.

Примеры применения WESTINGHOUSE 1C31113G02

• Энергетика (ТЭС с паровой турбиной): В 300 МВт теплоэлектростанции WESTINGHOUSE 1C31113G02 собирает сигналы от 6 RTD Pt100 (температура подшипников турбины) и 2 датчиков давления пара (4–20 мА DC). Данные передаются в контроллер WDPF, который регулирует систему охлаждения — при превышении температуры подшипника > 100 °C активируется дополнительный вентилятор, предотвращая повреждение.
• Нефтегаз (компрессорная станция): В газовой компрессорной станции WESTINGHOUSE 1C31113G02 собирает сигналы от 4 датчиков температуры компрессора (термокупли тип K) и 4 датчиков расхода газа (0–10 В DC). Высокая точность модуля (≤ ±0,1% FS) гарантирует, что расход газа контролируется с ошибкой ≤ 0,01 м³/с, соответствуя требованиям газопроводных компаний.
• Химическая промышленность (реакторная установка): В производстве полиэтилена WESTINGHOUSE 1C31113G02 собирает сигналы от 5 датчиков концентрации реагентов (1–5 В DC) и 3 датчиков уровня сырья (4–20 мА DC). При превышении концентрации реагента > 4 В DC контроллер WDPF снижает подачу, предотвращая образование бракованных продуктов.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Westinghouse WDPF: Прежде чем приобрести WESTINGHOUSE 1C31113G02, убедитесь, что он поддерживается вашей версией WDPF DCS (≥ v5.0) и шасси. Информация о совместимости доступна в документации на [ссылка на WESTINGHOUSE 1C31113G02] или через техническую поддержку Westinghouse.
• Оцените тип используемых датчиков: Если ваша система использует смешанные типы сигналов (например, RTD и 4–20 мА), WESTINGHOUSE 1C31113G02 — оптимальный выбор; для систем с только токовыми сигналами можно рассмотреть более простые модели, но он обеспечивает большую гибкость.
• Приобретайте оригинал: Для гарантии совместимости и точности покупайте WESTINGHOUSE 1C31113G02 только у авторизованных дилеров Westinghouse — подделки имеют низкую точность (≥ ±0,5% FS) и слабую изоляцию, что может привести к ошибкам в контроле процессов.

Предостережения

• Не используйте с несовместимыми DCS: WESTINGHOUSE 1C31113G02 разработан исключительно для Westinghouse WDPF/Ovation — использование с DCS Siemens, ABB приведет к несовместимости протоколов и нестабильной работе.
• Настройте тип сигнала для каждого канала: Перед запуском через WDPF Toolbox обязательно назначьте тип сигнала для каждого канала (например, “канал 1: Pt100, канал 2: 4–20 мА”) — неправильная настройка приведет к некорректным измерениям.
• Осуществляйте монтаж при отключенном питании: При установке или замене WESTINGHOUSE 1C31113G02 отключите питание шасси WDPF — это предотвращает электроудар и повреждение АЦП.
• Регулярно калибруйте модуль: Каждый год откалибруйте WESTINGHOUSE 1C31113G02 с использованием эталонного генератора сигналов (например, Fluke 7250) — отсутствие калибровки увеличивает погрешку до ≥ ±0,5% FS, что влияет на качество процесса.
