Описание
Общее описание продукта

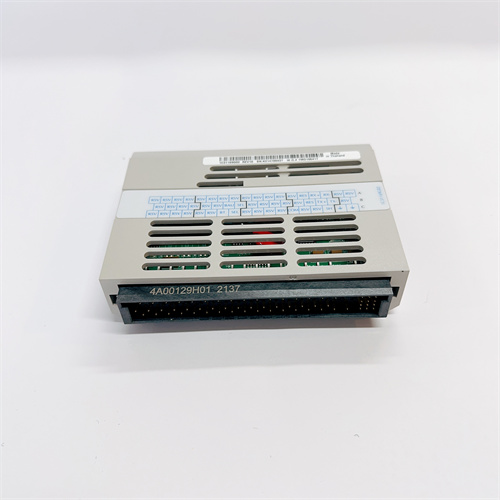

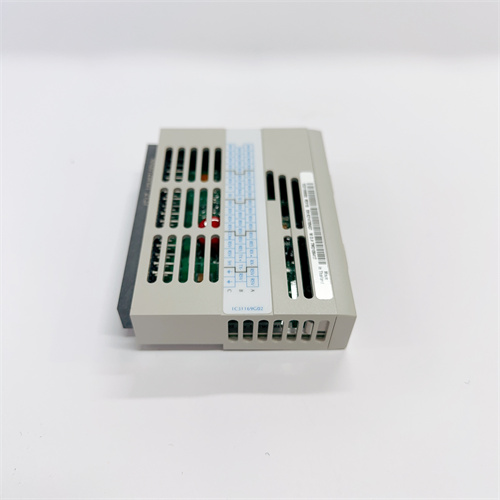

Основным объектом рассмотрения — WESTINGHOUSE 1C31125G02 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой входной модуль компании Westinghouse Electric (лидер в области автоматизации энергетических и тяжелых промышленных объектов), разработанный для интеграции с системами управления Westinghouse Ovation DCS — широко используемых в атомных электростанциях, ТЭЦ, нефтегазовых комплексах и металлургических заводах. WESTINGHOUSE 1C31125G02 специализируется на надежном сборе дискретных сигналов от аварийных кнопок, сенсоров положения, контакторов и других устройств, передавая данные в контроллер DCS с минимальной задержкой, что критично для безопасного управления критическими процессами. Благодаря высокой отказоустойчивости, сертификации по стандартам энергетики и глубокой интеграции с экосистемой Westinghouse, WESTINGHOUSE 1C31125G02 стал ключевым компонентом в проектах, где даже кратковременный сбой модуля может привести к серьезным экономическим потерям или аварийным ситуациям. Особенно ценной является его совместимость с устаревшими и современными конфигурациями Ovation DCS, что делает модуль идеальным для модернизации старых установок без полной замены контроллеров.
Технические параметры продукта
- Тип устройства: Цифровой входной модуль для DCS Westinghouse Ovation
- Количество каналов: 16 независимых дискретных входов (нормально разомкнутое контактирование — NO, настраиваемое на NC через ПО)
- Электрические характеристики входов:
- Тип сигнала: 24 В DC (активное состояние при наличии тока 4–10 мА)
- Время ответа: ≤ 1 мс (для регистрации быстрых сигналов аварий)
- Иммунитет к помехам: ≥ 25 В (напряжение помех, не вызывающее ложного срабатывания)
- Электрические характеристики модуля:
- Питание: 5 В DC (получается от шейна контроллера Westinghouse Ovation), потребляемая мощность ≤ 3 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами, между модулем и шиной контроллера, а также между модулем и землей
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности), IEEE 384 (стандарт для оборудования атомных электростанций)
- Операционные условия:
- Рабочая температура: от -10 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5/8 (для энергетических объектов)
- Габаритные размеры: 100 мм × 140 мм × 35 мм (стандартный размер для модулей Westinghouse Ovation)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах DCS)
- Монтаж: Разъемное крепление к шейну контроллера Westinghouse Ovation (совместимо с основными модулями Ovation)
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, встроенная фильтрация помех (фильтр Notch 50/60 Гц), онлайн-диагностика через ПО Westinghouse Ovation Studio, логирование ошибок (последние 40 записей), защита от короткого замыкания (автоматическое ограничение тока), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая надежность для критических процессов: Галваническая изоляция 2500 В AC и устойчивость к электромагнитным помехам делают WESTINGHOUSE 1C31125G02 подходящим для эксплуатации в энергетических объектах (например, атомных электростанциях), где сильные электромагнитные поля от трансформаторов и генераторов могут искажать сигналы. Модуль стабильно собирает данные даже при кратковременных перепадах напряжения в сети.
- Глубокая интеграция с Westinghouse Ovation DCS: WESTINGHOUSE 1C31125G02 автоматически распознается контроллером Ovation, и его конфигурация осуществляется через стандартное ПО Westinghouse Ovation Studio. Не требуется дополнительная настройка протоколов — параметры каждого канала (тип контактов, время ответа) настраиваются в едином интерфейсе DCS, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Быстрое время ответа и точность сбора сигналов: Время ответа ≤ 1 мс позволяет WESTINGHOUSE 1C31125G02 регистрировать быстрые сигналы аварий (например, нажатие аварийной кнопки или срабатывание датчика перегрева) и передавать их в контроллер за миллисекунды, что критично для своевременного остановки опасных процессов.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние подключенного устройства (активен/неактивен) без подключения дополнительного оборудования. При коротком замыкании модуль автоматически ограничивает ток, предотвращая повреждение входных цепей и продлевая срок службы.
- Совместимость с устаревшими системами: WESTINGHOUSE 1C31125G02 полностью совместим с устаревшими версиями DCS Westinghouse Ovation (версии 1.0 и выше) и частично с системами Westinghouse WDPF, что делает его идеальным для модернизации старых энергетических установок (с более чем 25-летней историей работы) без полной замены дорогостоящего контроллера.
Случаи применения в отраслях
- Атомные электростанции (системы безопасности): WESTINGHOUSE 1C31125G02 собирает сигналы от 16 аварийных кнопок и датчиков уровня воды в реакторной системе, интегрируясь с контроллером Westinghouse Ovation. Модуль передаёт сигналы аварии в систему безопасности за ≤ 1 мс, активируя системы тушения и защиты реактора при нештатных режимах.
- ТЭЦ (котельні и турбинные отделы): Модуль обрабатывает сигналы от датчиков положения клапанов пара и контакторов насосов (16 входов), передавая данные в DCS Ovation. WESTINGHOUSE 1C31125G02 работает в условиях высокой температуры (+55 °C) и вибраций от турбин, а защита от помех гарантирует стабильность работы вблизи мощных электрооборудований.
- Нефтегазовая промышленность (компрессорные станции): WESTINGHOUSE 1C31125G02 собирает сигналы от датчиков наличия газа и аварийных клапанов сброса, передавая команды от контроллера Ovation. Модуль устойчив к влажности (до 95%) и агрессивным газам, что актуально для морских нефтегазовых платформ.
- Металлургия (плавильные печи): Модуль обрабатывает сигналы от датчиков температуры и уровня металла в печи (16 входов), передавая данные в DCS. WESTINGHOUSE 1C31125G02 останавливает подачу электроэнергии в печь при превышении критической температуры, предотвращая повреждение футеровки и аварии.
Сравнение с конкурентами
В таблице ниже представлено сравнение WESTINGHOUSE 1C31125G02 с аналогичными цифровыми входными модулями для DCS:
| Параметр | WESTINGHOUSE 1C31125G02 | Siemens S7-400 SM 321 (6ES7321-1BH02-0AA0) | ABB DI810 (3BSE020510R1) |
|---|---|---|---|
| Количество каналов | 16 (NO/NC) | 16 (NO/NC) | 16 (NO/NC) |
| Время ответа | ≤ 1 мс | ≤ 2 мс | ≤ 1 мс |
| Изоляция | 2500 В AC | 2500 В AC | 2500 В AC |
| Совместимость с DCS | Westinghouse Ovation | Siemens PCS 7 | ABB 800xA |
| Класс безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 2 | IEC 61508 SIL 2 |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: WESTINGHOUSE 1C31125G02 выделяется более быстрым временем ответа (≤ 1 мс) и глубокой интеграцией с DCS Westinghouse Ovation по сравнению с аналогом Siemens. ABB DI810 имеет аналогичную спецификацию, но ограниченную совместимость с не-ABB системами. Для проектов с Westinghouse Ovation DCS и требованиями к быстрому отклику на аварийные сигналы WESTINGHOUSE 1C31125G02 является неоспоримым выбором.
Советы по выбору
- Проверьте совместимость с DCS: WESTINGHOUSE 1C31125G02 полностью совместим с контроллерами Westinghouse Ovation. Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените количество подключаемых устройств: 16 каналов достаточно для управления средними группами оборудования (например, одна котельная или группа компрессоров) с не более чем 16 сенсорами/аварийными кнопками. Для крупных проектов (> 16 устройств) подключите несколько WESTINGHOUSE 1C31125G02 через шину Ovation.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или вибрациями > 8 g стабильность WESTINGHOUSE 1C31125G02 (-10 °C до +60 °C, 10 g) гарантирует качество данных. Для стандартных условий (0 °C до +40 °C) любые из сравниваемых модулей подойдут.
- Определите требования к времени ответа: Для систем с критическими аварийными сигналами (например, защита реакторов) время ответа ≤ 1 мс WESTINGHOUSE 1C31125G02 является критическим фактором. Для менее требовательных задач (контроль конвейеров) можно рассмотреть модули с временем ответа ≤ 2 мс.
Меры предосторожности
- Соблюдайте правила подключения устройств: Перед подключением сенсоров и кнопок проверьте тип сигнала (24 В DC) и полярность проводов — неправильное подключение приведет к искажениям сигнала или повреждению входных цепей WESTINGHOUSE 1C31125G02. Используйте экранированные кабели для подключения на расстояниях более 15 метров.
- Отключите DCS при монтаже: Перед подключением модуля к шине Westinghouse Ovation или заменой кабелей отключите источник питания DCS — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно калибруйте и диагностику: Каждый год выполняйте диагностику через ПО Westinghouse Ovation Studio и проверяйте LED-индикаторы — это компенсирует возможные девиации и сохраняет время ответа ≤ 1 мс. Пропуск диагностики может привести к задержкам в передаче аварийных сигналов.
- Избегайте монтажа вблизи источников помех: 尽管 WESTINGHOUSE 1C31125G02 устойчив к электромагнитным помехам, избегайте установки в непосредственной близости от мощных трансформаторов, генераторов или кабелей с высоким током — это может привести к ложным сигналам.
- Используйте только оригинальные модули: Неоригинальные аналоги WESTINGHOUSE 1C31125G02 не соответствуют требованиям к изоляции и времени ответа, могут привести к нештатным остановкам или аварийным ситуациям на критических объектах.
