Описание
Общее описание продукта

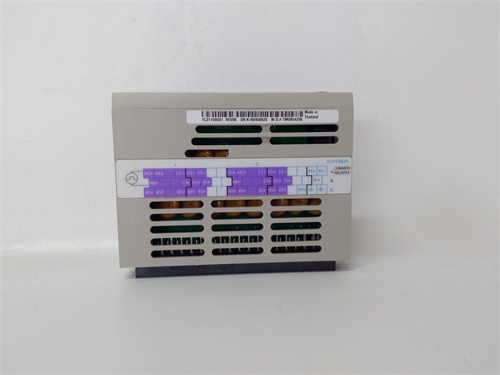

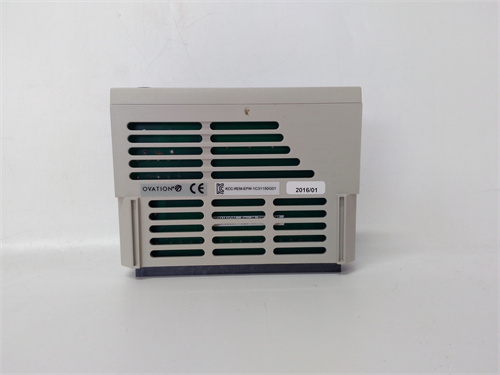

Основным объектом рассмотрения — WESTINGHOUSE 1C31150G01 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой входной модуль компании Westinghouse Electric, разработанный для интеграции с контроллерами семейства Westinghouse Ovation DCS и системами автоматизации энергетических объектов (атомные электростанции, ТЭЦ, ГЭС). WESTINGHOUSE 1C31150G01 специализируется на надежной сборе дискретных сигналов от аварийных кнопок, датчиков состояния оборудования, концевых выключателей и других устройств в критических процессах, где безопасность и непрерывность работы являются приоритетами. Благодаря высокой отказоустойчивости и сертификации по стандартам энергетики, WESTINGHOUSE 1C31150G01 гарантирует точную передачу данных в DCS, а глубокая интеграция с экосистемой Westinghouse упрощает конфигурацию и обслуживание. Особенно ценной является его термостойкость и устойчивость к внешним помехам, что делает модуль подходящим для суровых эксплуатационных условий.
Технические параметры продукта
- Тип устройства: Цифровой входной модуль для DCS Westinghouse Ovation
- Количество каналов: 16 независимых дискретных входов (нормально разомкнутое контактирование, NO)
- Поддерживаемые сигналы: 24 В DC (активное состояние при наличии тока 4–20 мА), релейные сигналы (контактное замыкание)
- Время ответа: ≤ 2 мс (для регистрации изменений сигнала в реальном времени)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами, 5000 В AC между модулем и шиной DCS
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности энергетики)
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна DCS Westinghouse Ovation), потребляемая мощность ≤ 4 Вт
- Габаритные размеры: 100 мм × 150 мм × 30 мм (компактный дизайн для монтажа в шкафах DCS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну DCS Westinghouse Ovation или DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, защита от короткого замыкания и электромагнитных помех (EMC IEC 61000-6-2), онлайн-диагностика через ПО Westinghouse Ovation Studio, логирование ошибок (последние 100 записей), поддержка горячей замены (hot-swap) без отключения DCS
Преимущества и особенности
- Высокая отказоустойчивость для энергетики: Сертификация SIL 2 и галваническая изоляция 5000 В AC делают WESTINGHOUSE 1C31150G01 идеальным для критических энергетических процессов (например, системы защиты реактора атомной ЭС). Защита от короткого замыкания автоматически изолирует проблемный канал, сохраняя работоспособность остальных и предотвращая остановку всего участка DCS.
- Термостойкость и устойчивость к помехам: Работа в диапазоне -20 °C до +70 °C позволяет WESTINGHOUSE 1C31150G01 эксплуатировать в суровых условиях — например, в технических помещениях ТЭЦ с высокой температурой или на северных ГЭС с низкими температурами. Защита от электромагнитных помех гарантирует стабильность сигналов вблизи мощного электрооборудования (турбины, трансформаторы).
- Глубокая интеграция с DCS Westinghouse Ovation: WESTINGHOUSE 1C31150G01 автоматически распознается системой Westinghouse Ovation DCS, и его конфигурация осуществляется через стандартное ПО Ovation Studio. Поддержка hot-swap позволяет заменять модуль без остановки DCS, что минимизирует время простоя — критично для энергетических объектов, где остановка может привести к миллионным экономическим потерям.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние подключенного устройства (активен/неактивен/ошибка) без дополнительного оборудования. Онлайн-диагностика через Ovation Studio предоставляет детальную информацию о причинах сбоев (например, обрыв кабеля, короткое замыкание), сокращая время поиска неисправностей.
- Компактность и масштабируемость: 16 каналов в компактном корпусе (100×150×30 мм) позволяют эффективно использовать пространство в шкафах DCS. Поддержка параллельного подключения нескольких модулей через шину Westinghouse обеспечивает масштабируемость — например, для сбора сигналов от 32 датчиков можно использовать два WESTINGHOUSE 1C31150G01 без изменения конфигурации DCS.
Случаи применения в отраслях
- Атомная энергетика (электростанции): WESTINGHOUSE 1C31150G01 собирает сигналы от 16 аварийных кнопок и датчиков состояния защитных систем реактора, передавая данные в DCS Westinghouse Ovation. SIL 2 сертификация гарантирует соответствие требованиям безопасности, а hot-swap позволяет заменять модуль при плановом обслуживании без остановки реактора.
- Электроэнергетика (ТЭЦ): Модуль снимает сигналы от датчиков положения электроклапанов в системе подачи топлива и концевых выключателей вентиляторов. WESTINGHOUSE 1C31150G01 передаёт данные в контроллер Ovation, который регулирует работу оборудования в зависимости от параметров процесса (температура пара, давление). Устойчивость к помехам гарантирует стабильность при работе вблизи турбин и трансформаторов.
- Гидроэнергетика (ГЭС): WESTINGHOUSE 1C31150G01 подключает 16 датчиков состояния воротных механизмов и приводов гидротурбин. Модуль работает в диапазоне температур от -15 °C до +65 °C (характерном для ГЭС в горных районах), а галваническая изоляция защищает от помех от генераторов.
- Тяжелая энергетика (крупные заводы): Модуль собирает сигналы от аварийных остановок основного оборудования (компрессоры, агрегаты компрессии газа) и передаёт их в DCS Westinghouse Ovation. Логирование ошибок помогает анализировать частоту сбоев и планировать техническое обслуживание в соответствии с требованиями регулирующих органов.
Сравнение с конкурентами
В таблице ниже представлено сравнение WESTINGHOUSE 1C31150G01 с аналогичными цифровыми входными модулями для энергетики:
| Параметр | WESTINGHOUSE 1C31150G01 | Siemens S7-400 SM 321 (6ES7321-1BL00-0AA0) | ABB DSCA180V 57310001-PK |
|---|---|---|---|
| Количество каналов | 16 (NO) | 32 (NO/NC) | 16 (NO/NC) |
| Время ответа | ≤ 2 мс | ≤ 3 мс | ≤ 1 мс |
| Изоляция (модуль/шлейф) | 5000 В AC | 2500 В AC | 5000 В AC |
| Класс безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Совместимость с системами | Westinghouse Ovation DCS | Siemens S7-400/PCS 7 | ABB AC800M/DCS 800xA |
| Цена (примерная) | Высокая | Средняя | Средняя–Высокая |
Ключевые различия: WESTINGHOUSE 1C31150G01 выделяется глубокой интеграцией с DCS Westinghouse Ovation, высокой изоляцией и поддержкой hot-swap — функциями, критически важными для энергетических объектов с оборудованием Westinghouse. Siemens SM 321 имеет больше каналов, но низкий класс безопасности и изоляцию, а ABB DSCA180V — быстрее время ответа, но ограниченную совместимость с не-ABB системами. Для проектов с DCS Westinghouse Ovation модуль становится неоспоримым выбором благодаря native-интеграции и соответствию стандартам энергетики.
Советы по выбору
- Проверьте совместимость с DCS: WESTINGHOUSE 1C31150G01 идеально подходит для систем Westinghouse Ovation DCS. Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной совместимости и поддержки.
- Оцените требования к безопасности: Для энергетических процессов с требованиями SIL 2 (например, системы защиты турбин, аварийные остановки) WESTINGHOUSE 1C31150G01 полностью удовлетворяет требованиям. Для менее критических систем можно рассмотреть модули SIL 1.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или < -15 °C WESTINGHOUSE 1C31150G01 с диапазоном -20 °C до +70 °C подходит лучше, чем модули с более ограниченными параметрами (например, Siemens SM 321 работает до +60 °C).
- Определите количество каналов: Для сбора сигналов от ≤ 16 устройств хватает одного модуля. Для больших проектов (≥ 17 устройств) можно подключить несколько WESTINGHOUSE 1C31150G01 через шину DCS Westinghouse, что обеспечивает масштабируемость без сложных модификаций.
Меры предосторожности
- Соблюдайте параметры питания и сигналов: Подключайте только сигналы 24 В DC и не превышайте допустимый ток 20 мА на канал — это предотвращает повреждение входных каналов WESTINGHOUSE 1C31150G01. Используйте стабильные источники питания с фильтрацией шумов, рекомендованные Westinghouse.
- Отключите питание при монтаже (кроме hot-swap): Перед первичным монтажем или заменой кабелей отключите питание шейна DCS. При использовании hot-swap следуйте инструкциям Westinghouse — не отключайте модуль при активной передаче критических сигналов (например, аварийных остановок).
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через Ovation Studio. Зеленый свет на канале — нормальная работа, красный — ошибка (обрыв кабеля, короткое замыкание) — устраняйте проблемы своевременно.
- Избегайте монтажа вблизи нагревательных элементов: 尽管 WESTINGHOUSE 1C31150G01 работает до +70 °C, избегайте установки в непосредственной близости от нагревательных компонентов (нагревательные плиты, трубы с горячим паром) — перегрев может ускорить износ компонентов.
- Используйте только оригинальные кабели и разъемы: Для подключения устройств используйте кабели и разъемы Westinghouse (тип WH-CAB-24DC). Нестандартные компоненты могут снизить уровень изоляции и привести к сбоям в работе модуля, особенно в условиях высоких электромагнитных помех.
