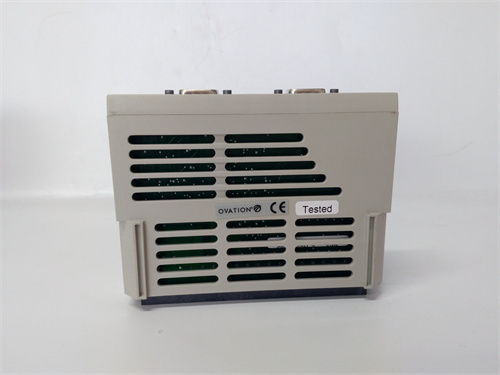

WESTINGHOUSE 1C31161G02

Описание

Общая информация о продукте WESTINGHOUSE 1C31161G02

Технические параметры WESTINGHOUSE 1C31161G02

• Параметры аналоговых входов и кондиционирования:
  • Количество каналов: 8 независимых дифференциальных каналов (каждой канал изолирован от других и шасси);
  • Поддерживаемые типы сигналов:
    • Токовые сигналы: 4–20 мА DC (стандартный индустриальный сигнал);
    • Напряжностные сигналы: 0–5 В DC, 1–5 В DC, 0–10 В DC;
    • Резиторные сигналы: Pt100, Pt1000, Cu100 (для температурных датчиков на металлических резисторах);
  • Разрешение измерений: 16 бит — обеспечивает высокую детализацию слабых сигналов;
  • Погрешность измерения: ≤ ±0,02% FS (полного диапазона) при 25 °C — минимальные отклонения для критических процессов;
  • Время отклика: ≤ 200 мс (для считывания и передачи сигнала в контроллер Ovation).
• Защита и подавление помех:
  • Электрическая изоляция: Между каналами — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация сенсора);
    • Фильтрация помех: Встроенный пропускной фильтр низких частот (LPF) с настраиваемой частотой среза (0,1–50 Гц) — подавление высокочастотных помех от турбин и генераторов;
    • Защита от перегрузки: Максимальный входной ток ≤ 30 мА (для токовых каналов) — предотвращение повреждения входных цепей.
• Интеграция и конфигурация:
  • Интерфейс с контроллером Ovation: Встроенная шина Westinghouse Ovation Bus (скорость передачи данных 100 Мбит/с);
  • Совместимое ПО: Westinghouse Ovation Studio, Westinghouse Engineer Workstation — для конфигурации типов сигналов, калибровки каналов и отладки;
  • Поддерживаемые функции: Автоматическая калибровка, настраиваемый диапазон измерений, онлайн-диагностика состояния каналов (ошибки, перегрузка).
• Механические и эксплуатационные параметры:
  • Габариты: 100 × 150 × 40 мм (ширина × высота × глубина);
  • Вес: 约 330 г;
  • Тип монтажа: Врезной в шасси Westinghouse Ovation (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -10 °C до +65 °C — адаптирован к турбинным холлам и шкафам управления;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности WESTINGHOUSE 1C31161G02

1. Высокая точность и поддержка разных типов сенсоров: Погрешность ≤ ±0,02% FS и совместимость с токовыми, напряжностными и резиторными сигналами делают WESTINGHOUSE 1C31161G02 универсальным. В ТЭС модуль считывает сигналы от Pt100 датчиков температуры котла (0–500 °C) и 4–20 мА датчиков давления пара — точность измерений позволяет операторам регулировать подачу топлива с ошибкой ≤ 0,1%, поддерживая стабильную мощность генератора.
2. Индивидуальная изоляция каналов и SIL 2: Каждый канал WESTINGHOUSE 1C31161G02 изолирован, что предотвращает взаимное влияние помех между сенсорами. В АЭС при неисправности одного канала (датчик уровня воды в системе охлаждения) остальные 7 каналы продолжают работать стабильно, поддерживая контроль реакции — сертификация SIL 2 дополнительно гарантирует безопасность процесса.
3. Полная интеграция с Westinghouse Ovation: WESTINGHOUSE 1C31161G02 автоматически синхронизируется с контроллером WESTINGHOUSE 1C31227G01 при запуске, конфигурация через Ovation Studio занимает не более 20 минут. Инженеры могут быстро назначить тип сигнала каждому каналу (например, “AI1 — Pt100 датчик температуры турбины”) и запустить автоматическую калибровку, не требуя внешнего оборудования.
4. Эффективная фильтрация помех: Настраиваемый фильтр LPF позволяет адаптировать WESTINGHOUSE 1C31161G02 к условиям энергетических объектов. В теплоэнергетике модуль фильтрует помехи от электромагнитного поля насосов (частота среза 1 Гц), сигналы от датчиков уровня воды в котле остаются стабильными с разбросом ≤ 0,01%, обеспечивая точное регулирование уровня.
5. Расширенная диагностика и долговечность: Модуль непрерывно отслеживает состояние каждого канала и передаёт данные о деградации сенсора или обрыве кабеля в SCADA. При ухудшении параметров Pt1000 датчика WESTINGHOUSE 1C31161G02 отправляет предупреждение, операторы успевают заменить сенсор до полного выхода из строя, минимизируя время простоя котла.

Примеры применения WESTINGHOUSE 1C31161G02

• Теплоэлектростанция (600 МВт, углеводовоздушная турбина): В ТЭС WESTINGHOUSE 1C31161G02 считывает сигналы от 6 Pt100 датчиков температуры турбины (0–550 °C) и 2 4–20 мА датчиков давления пара (0–25 МПа). Модуль передаёт данные в контроллер WESTINGHOUSE 1C31227G01 за 180 мс, который регулирует подачу пара, поддерживая температуру турбины в диапазоне ±1 °C от номинала, снижая износ компонентов.
• Атомная электростанция (1000 МВт, реактор ВВЭР): В АЭС WESTINGHOUSE 1C31161G02 используется в системе безопасности реактора — модуль считывает сигналы от 4 датчиков температуры охлаждающей воды (0–300 °C) и 4 0–10 В DC тензодатчиков деформации корпуса реактора. Соответствие SIL 2 гарантирует, что данные передаются без искажений, контроллер своевременно корректирует режим реактора.
• Теплоэнергетика (городская котельная): В котельной WESTINGHOUSE 1C31161G02 считывает сигналы от 8 4–20 мА датчиков уровня воды в котлах (0–10 м). Фильтры модуля подавляют помехи от работающих насосов, сигналы передаются в контроллер без искажений — операторы быстро реагируют на отклонения, предотвращая переполнение или опустошение котлов.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Westinghouse Ovation: Прежде чем приобрести WESTINGHOUSE 1C31161G02, убедитесь, что он поддерживается вашей версией Ovation (≥ v3.0) и контроллером WESTINGHOUSE 1C31227G01. Информация о совместимости доступна в документации на [ссылка на WESTINGHOUSE 1C31161G02] или через техническую поддержку Westinghouse.
• Оцените тип сенсоров и требования к точности: Если вам нужно считывать Cu100 датчики или требуется погрешность ≤ ±0,02% FS (например, в АЭС, ТЭС), WESTINGHOUSE 1C31161G02 — оптимальный выбор; для менее критических процессов можно рассмотреть модули с большей погрешностью.
• Приобретайте оригинал: Для гарантии SIL 2 и точности измерений покупайте WESTINGHOUSE 1C31161G02 только у авторизованных дилеров Westinghouse — подделки имеют высокую погрешность (> ±0,1% FS), не поддерживают все типы сигналов и могут привести к ошибкам в контроле процессов.

Предостережения

• Не используйте с несовместимыми DCS: WESTINGHOUSE 1C31161G02 разработан исключительно для Westinghouse Ovation — использование с DCS GE Mark VIe или ABB Symphony Plus приведет к несовместимости и невозможности передачи данных.
• Производите регулярную калибровку: Каждый квартал калибруйте модуль через Westinghouse Ovation Studio — пропуск калибровки может увеличить погрешность до ±0,1% FS, что критично для процессов с строгими требованиями.
• Осуществляйте монтаж при отключенном питании: При установке или подключении сенсоров к WESTINGHOUSE 1C31161G02 отключите питание шасси Ovation — это предотвращает электроудар и повреждение входных цепей модуля.
• Избегайте превышения диапазона сигналов: Не подключайте сигналы за пределами настроенного диапазона (например, ток > 30 мА к токовому каналу) — это повреждает входные цепочки, отменяя гарантию и снижая точность.
