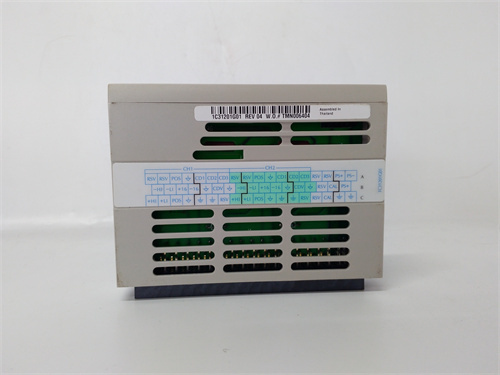

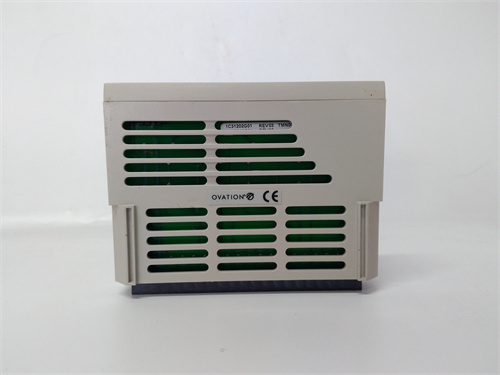

WESTINGHOUSE 1C31201G01

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль цифровых входов/выходов (I/O) для систем управления процессами Westinghouse, предназначенный для коммутации сигналов от датчиков и к исполнителям на энергетических объектах.
• Конфигурация каналов:
  • Количество каналов: 16 универсальных каналов (каждой можно настроить как вход или выход через ПО);
  • Тип сигналов (входы): Активные сигналы 24 В ДС (PNP/NPN), пассивные контактные сигналы (НО/НК);
  • Тип сигналов (выходы): Транзисторные выходы 24 В ДС (PNP/NPN) или релейные контакты (Normally Open/Normally Closed); максимальный ток на выходной канал — 0.5 А (транзисторные) / 2 А (реле).
• Технические характеристики сигналов:
  • Напряжение рабочего сигнала (входы): 18–30 В ДС (PNP); ≤ 5 В ДС (нерабочее состояние);
  • Напряжение питания каналов: 24 В ДС ± 10%;
  • Изоляция: Канал-к-каналу, канал-к-шасси — 500 В АС (1 минута); сопротивление изоляции ≥ 100 МОм (при 500 В ДС) — защита от электромагнитных помех и перепадов напряжения.
• Функции безопасности и диагностики:
  • Диагностика: Постоянная самодиагностика каналов (обрыв кабеля, короткое замыкание, нестабильный сигнал), диагностика электроники модуля и питания; сигналы об ошибках передаются в контроллер для триггерирования резервных механизмов;
  • Фильтрация сигналов: Настраиваемое время фильтрации (1 мс — 100 мс) — для подавления помех и предотвращения ложных срабатываний.
• Интерфейсы и коммутация:
  • Шина связи с контроллером: Встроенная шина Westinghouse WDPF/Ovation — высокоскоростная связь с минимальной задержкой;
  • Разъемы: Клеммная панель (terminal block) с защитами от неправильного подключения; степень защиты IP20 при монтаже в шкаф.
• Питание:
  • Входное напряжение: 24 В ДС ± 15% (двойное питание — основной и резервный, для повышения надежности);
  • Потребление энергии: ≤ 5 Вт (при полной нагрузке на 16 каналов).
• Механические и эксплуатационные параметры:
  • Корпус: Металлический шасси Westinghouse (стандартная высота 3U); степень защиты IP20;
  • Габариты: Ширина 160 мм × глубина 220 мм × высота 100 мм; вес ≈ 1.8 кг;
  • Рабочая температура: 0 °C до +60 °C (оперативная); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к электромагнитным помехам: Соответствует стандартам EN 61000-6-2 (иммунитет) и IEC 61508 (требованиям к безопасности SIL 2).
• Совместимое оборудование:
  • Контроллеры Westinghouse: WDPF Distributed Processing Unit (DPU), Ovation Controller;
  • ПО конфигурации: Westinghouse WDPF Configuration Studio, Ovation Workbench;
  • Датчики и исполнители: Westinghouse 1756-IH16I, датчики давления Rosemount, регулирующие клапаны Fisher.
• Соответствие стандартам: IEC 61508 (SIL 2), IEC 60870-5 (стандарт для энергетики), CE (электромагнитная совместимость), UL 508 (промышленная безопасность), NRC (стандарты США по атомной энергетике).

Преимущества и особенности

1. Отказоустойчивость и надежность: WESTINGHOUSE 1C31201G01 с двойным питанием и постоянной самодиагностикой гарантирует работоспособность даже в суровых индустриальных условиях, что критично для непрерывной работы энергетических объектов (например, атомных электростанций, где остановка может привести к большим экономическим потерям).
2. Универсальность каналов: Возможность настройки каждого из 16 каналов как входа или выхода через ПО делает WESTINGHOUSE 1C31201G01 гибким для адаптации к различным сценариям применения, без необходимости покупки специализированных модулей.
3. Высокая защита от помех: Высокая степень изоляции каналов и настраиваемые фильтры сигналов защищают модуль от электромагнитных помех и ложных срабатываний, что важно для работы рядом с мощными двигателями, трансформаторами и высоковольтными линиями.
4. Легкая интеграция в системы Westinghouse: Нативная совместимость с контроллерами WDPF/Ovation и ПО конфигурации упрощает внедрение, настройку и обслуживание, снижая риски ошибок при монтаже.

Примеры применения в отраслях

• Энергетика (атомные электростанции): Использование WESTINGHOUSE 1C31201G01 в системе управления вторичными контурами реактора — модуль собирает сигналы от 8 кнопок аварийного останова (входы) и управляет 8 насосами охлаждения (выходы). При нажатии кнопки или детектировании низкого уровня воды контроллер Westinghouse Ovation через WESTINGHOUSE 1C31201G01 мгновенно активирует резервные насосы и передает сигнал в центральную SCADA.
• Энергетика (теплоэлектростанции на газе): Применение в системе управления котлами — WESTINGHOUSE 1C31201G01 считывает сигналы от 10 датчиков наличия топлива (контактные выходы, входы) и отправляет команды на 6 клапанов подачи газа (релейные выходы). В случае отсутствия топлива модуль закрывает клапаны и останавливает подачу газа, предотвращая перегрев котла.
• Энергетика (гидроэлектростанции): Интеграция в систему управления шлюзами и турбинами — модуль коммутирует сигналы от датчиков уровня воды (входы) и управляет приводами шлюзов (выходы). При превышении уровня воды выше критического значения модуль открывает шлюзы для сброса избыточной воды, защищая турбину от повреждения.
• Тяжелая промышленность (крупные металлургические заводы): Использование WESTINGHOUSE 1C31201G01 для управления энергетическими потребностями плавильных печей — модуль мониторит сигналы от датчиков тока/напряжения (входы) и регулирует работу компрессоров (выходы), оптимизируя затраты на энергию и предотвращая перегрузку сети.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что WESTINGHOUSE 1C31201G01 соответствует требованиям вашего энергетического объекта — тип процесса (управление котлом/турбиной/реактором), количество каналов (16) и совместимость с вашим контроллером Westinghouse (WDPF/Ovation). Для модернизации существующих систем Westinghouse этот модуль является оптимальным, благодаря нативной совместимости и отсутствию необходимости замены других компонентов.
• Меры предосторожности:
  1. Монтаж и конфигурацию WESTINGHOUSE 1C31201G01 должен выполнять сертифицированный специалист по энергетическим системам — неправильная настройка каналов или подключение датчиков может привести к авариям или снижению эффективности объекта.
  2. Обеспечьте дублированное питание модуля (основное и резервное) — это гарантирует работоспособность даже при отключении основного источника питания, критично для непрерывной энергопотребления.
  3. Регулярно выполняйте проверку и тестирование модуля через ПО Westinghouse — проверяйте работоспособность каждого канала, правильность передачи сигналов и функцию диагностики, согласно графику технического обслуживания (не реже 1 раза в год).
  4. Используйте только оригинальные кабели и компоненты Westinghouse — некачественные материалы могут привести к искажению сигналов и снижению отказоустойчивости системы.
