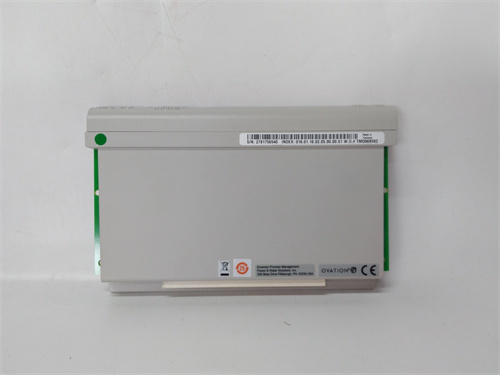

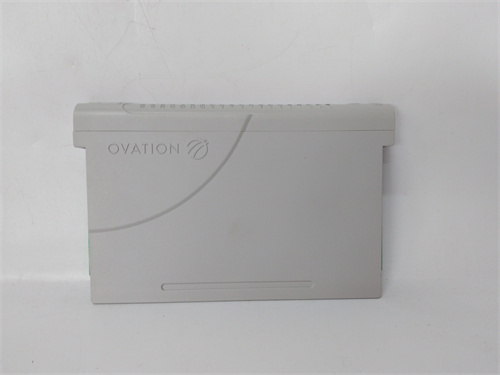

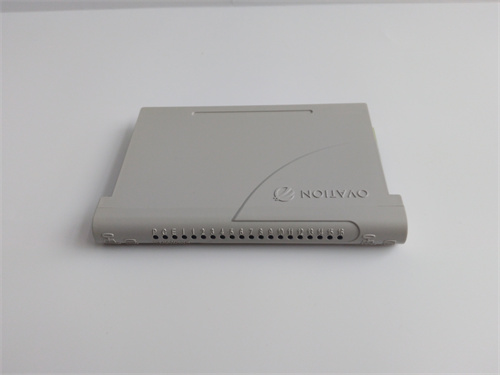

WESTINGHOUSE 1C31219G01

Описание

Общая информация о продукте WESTINGHOUSE 1C31219G01

Технические параметры WESTINGHOUSE 1C31219G01

• Параметры аналоговых входов:
  • Количество каналов: 8 независимых дифференциальных каналов (каждой канал изолирован от других и шасси);
  • Поддерживаемые типы сигналов:
    • Токовые сигналы: 4–20 мА DC (стандартный индустриальный сигнал для датчиков);
    • Напряжностные сигналы: 0–5 В DC, 1–5 В DC (для низкопотребляющих сенсоров);
    • Резиторные сигналы: Pt100, Pt1000 (для температурных датчиков);
  • Разрешение измерения: 16 бит — обеспечивает детализацию малых изменений сигнала (до 0,01% FS);
  • Точность измерения: ≤ ±0,05% FS (при 25 °C) — минимальные отклонения для точного мониторинга;
  • Время отклика: ≤ 200 мс (для считывания сигнала и передачи в контроллер).
• Защита и надежность:
  • Электрическая изоляция: Между каналами — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация сенсора);
    • Фильтрация помех: Встроенный фильтр низких частей (LPF) с частотой среза 0,1–10 Гц — подавление импульсных помех от турбин/компрессоров;
    • Защита от перепадов напряжения (до 30 В DC на входах);
  • Время между отказами (MTBF): ≥ 8 000 000 часов (при номинальных условиях, согласно данным Westinghouse);
  • SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
• Интеграция и конфигурация:
  • Интерфейс с Westinghouse Ovation DCS: Встроенная шина Ovation Backplane (скорость передачи данных 100 Мбит/с);
  • Совместимое ПО: Westinghouse Ovation Configuration Studio, Westinghouse Explorer — для конфигурации типа сигнала, настройки фильтров и отладки;
  • Поддерживаемые функции: Автоматическая калибровка, онлайн-мониторинг состояния каналов, отправка предупреждений при отклонении сигнала от допустимого диапазона.
• Механические и эксплуатационные параметры:
  • Габариты: 100 × 150 × 35 мм (ширина × высота × глубина);
  • Вес: 约 320 г;
  • Тип монтажа: Врезной в шасси Westinghouse Ovation (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
    • Диапазон хранения: -40 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 150 мА).

Преимущества и особенности WESTINGHOUSE 1C31219G01

1. Высокая точность и широкая поддержка сенсоров: Поддержка токовых, напряжностных и резисторных сигналов, а также точность ≤ ±0,05% FS делают WESTINGHOUSE 1C31219G01 универсальным. В атомной электростанции модуль считывает температуру воды в системе охлаждения (Pt100 сигнал) и давление пара (4–20 мА) с ошибкой < 0,02%, что критично для поддержания безопасного режима реактора.
2. Прочная электрическая изоляция и抗помехная защита: Изоляция ≥ 2 кВ AC и встроенный фильтр LPF защищают WESTINGHOUSE 1C31219G01 от внешних помех. В нефтегазовой установке, где работают мощные компрессоры, модуль продолжает стабильно считывать сигналы датчиков, не подвергаясь искажениям, что гарантирует правильное регулирование давления в трубопроводах.
3. Полная интеграция с системой Westinghouse Ovation: WESTINGHOUSE 1C31219G01 автоматически синхронизируется с контроллером WESTINGHOUSE 1C31122G01 при запуске, конфигурация через Ovation Configuration Studio занимает не более 15 минут. Инженеры могут быстро настроить тип сигнала для каждого канала (например, “AI1 — Pt100 для температуры котла”) и запустить тест калибровки, не требуя внешнего оборудования.
4. Устойчивость к суровым условиям: Работоспособность в диапазоне 0/+60 °C и защита EMC делают WESTINGHOUSE 1C31219G01 подходящим для влажных энергетических объектов (влажность до 90%) или пыльных нефтяных площадей — модуль не теряет точность и продолжает передавать данные без сбоев.
5. Расширенная диагностика и безопасность: WESTINGHOUSE 1C31219G01 непрерывно проверяет состояние каждого канала и отправляет данные о деградации сенсора или обрыве кабеля в SCADA. При обнаружении неисправности модуль отправляет предупреждение, операторы успевают заменить сенсор до полного выхода из строя, минимизируя риск аварии.

Примеры применения WESTINGHOUSE 1C31219G01

• Атомная электростанция (система охлаждения реактора): В АЭС WESTINGHOUSE 1C31219G01 считывает сигналы от 6 датчиков температуры воды (Pt100) и 2 датчиков давления пара (4–20 мА). Данные передаются в контроллер WESTINGHOUSE 1C31122G01, который регулирует подачу охлаждающей воды — точность измерения ≤ ±0,05% FS гарантирует, что температура не превышает безопасный уровень (+320 °C).
• Теплоэлектростанция (котел ТЭС 500 МВт): В ТЭС WESTINGHOUSE 1C31219G01 использует 8 каналов для считывания температуры топлива (1–5 В DC) и уровня воды в котле (4–20 мА). При отклонении уровня воды на 5% от нормы модуль отправляет сигнал предупреждения, операторы корректируют подачу воды, предотвращая перегрев котла.
• Нефтегазовая установка (нефтеперерабатывающий завод): В заводе WESTINGHOUSE 1C31219G01 считывает сигналы от 4 датчиков давления газа (4–20 мА) и 4 датчиков температуры дистилляции (Pt1000). Контроллер использует эти данные для регулирования скорости компрессоров, поддерживая стабильность процесса переработки нефти.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Westinghouse Ovation DCS: Прежде чем приобрести WESTINGHOUSE 1C31219G01, убедитесь, что он поддерживается вашей версией Ovation DCS (≥ v3.0) и контроллером WESTINGHOUSE 1C31122G01. Информация о совместимости доступна в документации на [ссылка на WESTINGHOUSE 1C31219G01] или через техническую поддержку Westinghouse.
• Оцените тип сенсоров и диапазон сигналов: Если вам нужно считывать Pt1000 или 1–5 В сигналы, WESTINGHOUSE 1C31219G01 — оптимальный выбор; для систем с только 4–20 мА сигналами можно рассмотреть модули с ограниченными возможностями.
• Приобретайте оригинал: Для гарантии SIL 2 и точности покупайте WESTINGHOUSE 1C31219G01 только у авторизованных дилеров Westinghouse — подделки имеют низкую точность (> ±0,2% FS), не поддерживают все типы сигналов и могут привести к авариям.

Предостережения

• Не используйте с несовместимыми DCS: WESTINGHOUSE 1C31219G01 разработан исключительно для Westinghouse Ovation DCS — использование с ABB Symphony Plus или Emerson DeltaV приведет к несовместимости интерфейсов и невозможности передачи данных.
• Производите регулярную калибровку: Каждый квартал калибруйте модуль через Westinghouse Ovation Configuration Studio — пропуск калибровки может увеличить ошибку до ±0,1% FS, что критично для атомных или энергетических процессов.
• Осуществляйте монтаж при отключенном питании: При установке или замене WESTINGHOUSE 1C31219G01 отключите питание шасси Ovation DCS — это предотвращает электроудар и повреждение контактов модуля.
• Избегайте превышения диапазона входных сигналов: Не подключайте сенсоры, выдающие сигналы за пределы поддерживаемых (например, 25 мА для токовых каналов) — это повреждает входной блок модуля и отменяет гарантию.
