Описание
Сначала представляю вам аналоговый входной модуль для систем автоматизации промышленных процессов — WESTINGHOUSE 1C31233G04; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse относится к серии компонентов для контроллеров Ovation DCS, предназначенной для точного сбора аналоговых сигналов от сенсоров (датчики давления, температуры, уровня) и передачи их в центральный контроллер DCS — критически важно для нефтегазовой, химической и энергетической отраслей, где стабильность и точность данных определяют безопасность и эффективность производства.
Описание продукта

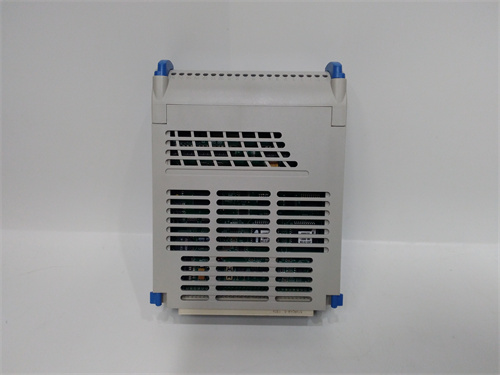

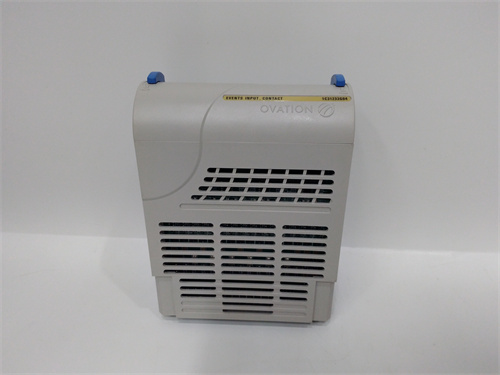

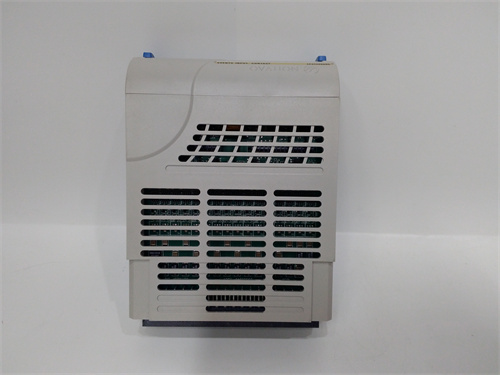

WESTINGHOUSE 1C31233G04 — это 16-канальный аналоговый входной модуль с высокой разрешающей способностью, разработанный для приема стандартных промышленных сигналов (4–20 мА, 0–10 В DC) и преобразования их в цифровые данные для контроллера Westinghouse Ovation. Модуль WESTINGHOUSE 1C31233G04 отличается низкой нелинейностью (<0.1% от полного диапазона) и минимальным дрейфом параметров при изменении температуры, что гарантирует достоверные измерения даже в цехах с перепадами температуры (например, котельные ТЭС, химические реакторы). Благодаря модульной конструкции для шасси Ovation DCS WESTINGHOUSE 1C31233G04 легко интегрируется в существующие системы и совместим с другими модулями серии 1C31 (например, цифровые входные 1C31227G01, аналоговые выходные 1C31234G01), что упрощает сборку комплексных схем данных сбора. Особенно важно отметить, что WESTINGHOUSE 1C31233G04 поддерживает индивидуальную конфигурацию каждого канала — через программное обеспечение Ovation Engineer Workstation можно настроить тип сигнала, диапазон измерения и фильтрацию для каждого канала отдельно, адаптируя модуль к специфике подключенных сенсоров. Также WESTINGHOUSE 1C31233G04 оснащен встроенной защитой от короткого замыкания и переvoltaжа на входах — это предотвращает повреждение модуля при аномальных режимах (например, короткое замыкание кабеля к датчику давления) и сохраняет работоспособность остальных каналов. Все эти особенности делают WESTINGHOUSE 1C31233G04 универсальным решением для сбора аналоговых данных в системах, где требуется баланс между точностью, гибкостью и надежностью.
Параметры продукта
- Производитель: Westinghouse
- Модель: 1C31233G04
- Тип модуля: Аналоговый входной модуль для DCS Westinghouse Ovation
- Количество входных каналов: 16 независимых каналов
- Поддерживаемые типы сигналов:
- Токовые сигналы: 4–20 мА DC (пассивный режим, нагрузка ≤ 500 Ом)
- Напряжные сигналы: 0–10 В DC, 1–5 В DC (независимый режим, нагрузка ≥ 10 кОм)
- Технические характеристики:
- Разрешающая способность: 16 бит (для аналогово-цифрового преобразования)
- Нелинейность: ≤ ±0.1% от полного диапазона
- Дрейф температуры: ≤ ±0.01% от полного диапазона/°C
- Время реакции: <200 мс (для всех каналов одновременно)
- Уровень собственного шума: <10 мВ (в диапазоне частот 0–1 кГц)
- Напряжение питания: 5 В DC (питание от шасси Ovation DCS через внутреннюю шину)
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Интерфейс связи с DCS: Совместим с шиной данных Westinghouse Ovation Control Bus
- Сертификации: CE, UL 508, CSA C22.2 No. 142, ATEX (Zone 2)
- ПО для конфигурации: Westinghouse Ovation Engineer Workstation (версии 3.0 и выше)
- Совместимые сенсоры: Любые стандартные промышленные аналоговые сенсоры (например, Rosemount датчики давления, Endress+Hauser датчики уровня)
Преимущества и особенности
- Высокая точность и стабильность: Нелинейность <0.1% и минимальный температурный дрейф делают WESTINGHOUSE 1C31233G04 идеальным для процессов, где требуется строгий контроль параметров — например, регулирование температуры реакционных сосудов в химической промышленности или контроля уровня нефти в резервуарах.
- Индивидуальная конфигурация каналов: Возможность настроить тип сигнала и диапазон для каждого канала отдельно позволяет подключать к WESTINGHOUSE 1C31233G04 разные типы сенсоров (датчики давления, температуры, расхода) без дополнительных адаптеров, снижая затраты на оборудование.
- Защита от аномалий: Встроенная защита от короткого замыкания и переvoltaжа предотвращает выход модуля из строя при повреждении кабелей или неисправности сенсоров, сохраняя работоспособность остальных каналов и снижая время простоя.
- Легкая интеграция с Ovation DCS: Полная совместимость с контроллерами Westinghouse Ovation означает, что WESTINGHOUSE 1C31233G04 не требует дополнительного программного обеспечения для настройки — параметры модуля можно конфигурировать через стандартное ПО DCS, упрощая работу инженеров.
- Устойчивость к помехам: Низкий уровень собственного шума и электромагнитная совместимость (EMC класс EN 61000-6-2) гарантируют, что сигналы от сенсоров не искажаются помехами от окружающего оборудования (например, электродвигателей, трансформаторов), сохраняя точность измерений.
Случаи применения в отраслях
- Нефтегазовая отрасль: На добычных платформах WESTINGHOUSE 1C31233G04 собирает сигналы от датчиков давления нефти (4–20 мА) и температуры газа (0–10 В DC). Данные передаются в контроллер Ovation — при превышении давления за пределы допустимых значений система автоматически регулирует работу насосов, предотвращая разрыв трубопровода.
- Химическая промышленность: В цехах по производству лекарственных препаратов WESTINGHOUSE 1C31233G04 принимает сигналы от датчиков концентрации реагентов (4–20 мА). Высокая точность модуля гарантирует точную дозировку реагентов, что критично для соблюдения технологических норм и качества продукции.
- Энергетика (ТЭС/ГЭС): В электростанциях WESTINGHOUSE 1C31233G04 сбора сигналы от датчиков уровня воды в котлах (0–10 В DC) и температуры пара (4–20 мА). Данные используются контроллером Ovation для регулировки подачи воды и топлива, оптимизируя работу котла и снижая расход энергии.
- Пищевая промышленность: В линиях производства консервов WESTINGHOUSE 1C31233G04 управляет сигналами от датчиков температуры пастеризации (4–20 мА). Модуль гарантирует, что температура поддерживается на уровне 121 °C (необходимом для стерилизации), предотвращая микробное загрязнение продукта.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1C31233G04 с аналогичным аналоговым входным модулем Emerson DeltaV AI 16x16bit (KJ4001X1-CA1):
| Параметр | WESTINGHOUSE 1C31233G04 | Emerson DeltaV AI 16x16bit |
|---|---|---|
| Количество каналов | 16 | 16 |
| Нелинейность | ≤ ±0.1% | ≤ ±0.05% |
| Температурный диапазон | 0 °C до +60 °C | -25 °C до +60 °C |
| Защита от короткого замыкания | Да (на каждом канале) | Да (общая для модуля) |
| Совместимость с DCS | Westinghouse Ovation | Emerson DeltaV |
| Горячее заменение | Нет | Да |
Как видно из таблицы, WESTINGHOUSE 1C31233G04 имеет преимущество в плане индивидуальной защиты каналов (защищает каждый вход отдельно) и совместимости с DCS Westinghouse Ovation — это делает его предпочтительным для существующих установок Ovation, где требуется защита каждого сенсора. Emerson модель имеет более высокую точность и расширенный температурный диапазон, но уступает по индивидуальной защите каналов.
Рекомендации по выбору
При выборе WESTINGHOUSE 1C31233G04 учитывайте следующие факторы:
- Тип существующей DCS: Модуль WESTINGHOUSE 1C31233G04 разработан исключительно для Westinghouse Ovation — если у вас есть эта система, он обеспечит полную совместимость и стабильную работу; для других DCS (Emerson DeltaV, Siemens PCS 7) выберите соответствующие модули бренда.
- Требуемая защита каналов: Если сенсоры установлены в условиях высокого риска повреждения кабелей (например, открытое оборудование на нефтегазовых площадках), индивидуальная защита каналов WESTINGHOUSE 1C31233G04 предотвратит выход всего модуля из строя при сбое одного сенсора.
- Условия эксплуатации: Для объектов с температурой ≥0 °C (закрытые цехи, шкафы автоматизации) WESTINGHOUSE 1C31233G04 оптимален; для холодных помещений (<0 °C) рассмотрите модули с расширенным температурным диапазоном.
- Тип сенсоров: Убедитесь, что модуль поддерживает сигналы ваших сенсоров (4–20 мА, 0–10 В DC) — WESTINGHOUSE 1C31233G04 покрывает большинство стандартных аналоговых сенсоров, но для специфических сигналов (например, милливольтные) потребуется дополнительный усилитель.
Меры предосторожности
- Установка: Монтируйте WESTINGHOUSE 1C31233G04 только в шасси Westinghouse Ovation, следуя руководству по монтажу — неправильное крепление может нарушить контакты с внутренней шиной и привести к потере связи с контроллером.
- Подключение сенсоров: Не превышайте максимальные параметры входных сигналов (20 мА для токовых, 10 В для напряжных) — перегрузка может привести к выходу канала из строя. Используйте экранированные кабели для снижения электромагнитных помех.
- Калибровка: Периодически (рекомендуется раз в год) калибруйте модуль с помощью стандартного источника сигнала — это поддерживает точность WESTINGHOUSE 1C31233G04 и предотвращает дрейф параметров со временем.
- Диагностика: При появлении ошибок (красный LED-индикатор канала) отключите соответствующий сенсор и проверьте цепь на короткое замыкание или разрыв — не открывайте корпус модуля без отключения питания, чтобы избежать электрокатастрофы.
- Хранение: Перед установкой храните WESTINGHOUSE 1C31233G04 в оригинальной антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — это предотвращает коррозию контактов и сохранение калибровочных параметров.
