Описание
Общее описание продукта

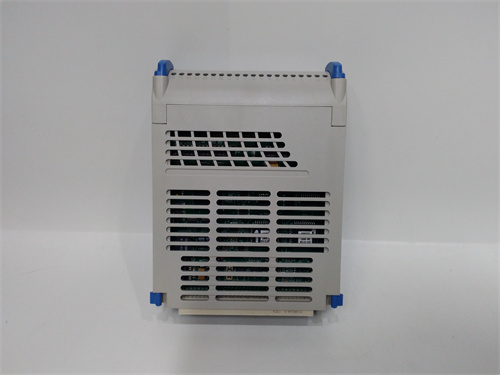

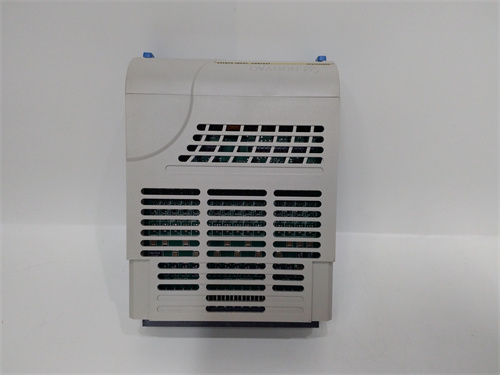

Основным объектом рассмотрения — WESTINGHOUSE 1C31233G04 (ссылка на продукт: [вставить ссылку]). Это высоконадежный модуль аналоговых входов компании Westinghouse Electric (лидер в области энергетических и промышленных автоматизированных систем), разработанный для интеграции в системы управления процессами (DCS) Westinghouse Ovation и WDPF. Широко применяется в энергетике (атомные станции, ТЭЦ, ГТЭЦ), нефтегазовой промышленности (добывающие установки, рефинерии), химической промышленности (реакторные комплексы) и металлургии (плавильные печи), WESTINGHOUSE 1C31233G04 специализируется на точной обработке аналоговых сигналов от сенсоров (датчиков температуры, давления, уровня, расхода) и передаче данных в центральный контроллер — критическом факторе для мониторинга и регулирования параметров промышленных процессов с высокой точностью.
WESTINGHOUSE 1C31233G04 отличается модульной конструкцией с усиленной галванической изоляцией каналов, высокоточными преобразователями аналогово-цифровых сигналов (АЦП) и защитой от электромагнитных помех. Благодаря использованию компонентов с повышенной устойчивостью к экстремальным условиям и оптимизированной схемотехнике WESTINGHOUSE 1C31233G04 стабильно работает в условиях промышленной среды — включая сильные вибрации, перепады температуры, электромагнитные помехи и длительные периоды непрерывной работы (до 100 000 часов без обслуживания).
Как ключевой компонент систем Westinghouse, WESTINGHOUSE 1C31233G04 обеспечивает синхронную работу с другими модулями I/O и контроллерами Ovation, поддерживает расширенные функции диагностики и соответствует строгим стандартам промышленной автоматизации. Его сертификация по стандартам ISO 9001, IEC 61000 (защита от ЭМИ) и CE делает WESTINGHOUSE 1C31233G04 предпочтительным выбором для предприятий, где требуется максимальная точность и надежность в обработке аналоговых сигналов.
Технические параметры продукта
- Тип устройства: Модуль аналоговых входов (AI), модульный дизайн, монтаж в шасси Westinghouse Ovation/WDPF
- Параметры каналов аналоговых входов:
- Количество каналов: 8 независимых каналов, разделенных на 2 группы по 4 канала
- Тип сигналов: Поддержка токовых сигналов 4–20 мА и напряжностных сигналов 0–10 В DC (настраиваемый для каждой группы каналов)
- Точность преобразования: ±0.1% от полного диапазона сигнала (при стабильных температурных условиях)
- Разрешение АЦП: 16 бит
- Время преобразования: ≤ 10 мс на канал (последовательное преобразование)
- Изоляция: Галваническая изоляция 2500 В AC между каналами, 5000 В AC между модулем и шасси
- Интерфейсы и коммуникации:
- Шина связи с контроллером: Westinghouse Common Control Network (CCN), скорость передачи до 100 Мбит/с, поддержка редуndanции
- Диагностика: Локальные LED-индикаторы состояния каждого канала (активен/ошибка) и модуля (Power OK, Comm OK), логирование ошибок (до 5000 записей)
- Протоколы: Westinghouse Proprietary Protocol, Modbus TCP (для мониторинга через внешние системы)
- Параметры питания и эксплуатации:
- Входное напряжение: 24 В DC (двойное питание — основное и резервное), допуск ±10%
- Потребляемый ток: ≤ 0.6 А (при полной нагрузке на все каналы)
- Степень защиты: IP20 (при монтаже в закрытом шасси)
- Рабочая температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 5 g (5–500 Гц, согласно IEC 60068-2-6)
- Дополнительные функции:
- Защита каналов: Защита от коротких замыканий (максимальный ток 50 мА на канал), защита от перегрузки
- Калибровка: Поддержка автоматической и ручной калибровки через программное обеспечение Westinghouse Ovation Studio
- Сертификации: CE, UL, CSA, ISO 9001, IEC 61000-6-2 (защита от ЭМИ)
Преимущества и особенности
- Высокая точность и стабильность обработки сигналов: WESTINGHOUSE 1C31233G04 с разрешением АЦП 16 бит и точностью ±0.1% гарантирует точную конвертацию аналоговых сигналов от сенсоров (например, датчиков давления в реакторах, температуры в турбинах), что критично для правильного регулирования промышленных процессов. Галваническая изоляция предотвращает искажения сигналов от электромагнитных помех, обеспечивая стабильность данных.
- Отказоустойчивость и редуndanция: Поддержка редуndanции шины связи CCN и двойного питания гарантирует работоспособность модуля даже при отказе одной шины или источника питания — важный фактор для непрерывных процессов (например, работа атомных станций в 24/7 режиме). Средний срок между отказами (MTBF) ≥ 100 000 часов подтверждает высокую надежность.
- Широкий диапазон эксплуатационных условий: Работа в температурном диапазоне -40 °C до +70 °C и устойчивость к вибрации 5 g делают WESTINGHOUSE 1C31233G04 подходящим для эксплуатации в экстремальных средах — от холодных северных нефтегазовых промыслов до нагретых цехов металлургических заводов.
- Расширенная диагностика и калибровка: LED-индикаторы состояния каналов и логирование ошибок позволяют инженерам быстро выявлять неисправности (например, обрыв сигнала от сенсора, сбой канала). Автоматическая калибровка через Ovation Studio упрощает поддержку модуля и поддержание высокой точности в течение всего срока эксплуатации.
- Интеграция с системами Westinghouse: Полная совместимость с контроллерами Ovation и WDPF обеспечивает плавную интеграцию WESTINGHOUSE 1C31233G04 в существующие автоматизированные системы, не требуя дополнительных адаптеров. Поддержка Modbus TCP также позволяет интегрировать модуль с внешними системами мониторинга и анализа данных.
Случаи применения в отраслях
- Энергетика (атомная станция): WESTINGHOUSE 1C31233G04 используется в системе управления первым контуром атомной станции для обработки сигналов от 8 датчиков давления теплоносителя (токовые сигналы 4–20 мА). Модуль преобразует аналоговые сигналы в цифровые и передает их в контроллер Ovation, который регулирует работу насосов подачи теплоносителя. Точность ±0.1% гарантирует контроль давления в допустимых пределах (±0.5 бар), а редуndanция шины CCN предотвращает потерю данных при сбое одной связи.
- Нефтегазовая промышленность (рефинерия): В рефинерии нефти WESTINGHOUSE 1C31233G04 обрабатывает сигналы от датчиков уровня нефтепродуктов в дистилляционных колоннах (напряжностные сигналы 0–10 В DC). Модуль принимает сигналы от 8 датчиков, преобразует их с разрешением 16 бит и передает данные в систему DCS для мониторинга уровня продукта. Защита от коротких замыканий предотвращает выход из строя каналов при повреждении кабелей, а логирование ошибок помогает анализировать состояние сенсоров.
- Химическая промышленность (реакторная установка): В реакторной установке для производства пластика WESTINGHOUSE 1C31233G04 обрабатывает сигналы от датчиков температуры реакции (токовые сигналы 4–20 мА). Модуль поддерживает стабильную обработку сигналов при перепадах температуры окружающей среды (-10 °C до +60 °C), а автоматическая калибровка ежемесячно корректирует параметры АЦП, поддерживая точность ±0.1%. Данные о температуре передаются в контроллер, который регулирует подачу охлаждающей воды.
- Металлургия (плавильная печь): В крупной плавильной печи WESTINGHOUSE 1C31233G04 обрабатывает сигналы от датчиков расхода воздуха (токовые сигналы 4–20 мА) и уровня расплава (напряжностные сигналы 0–10 В DC). Модуль интегрируется с системой управления печью, обеспечивая точный контроль расхода воздуха (для оптимизации горения угля) и уровня расплава (для предотвращения перелива). Устойчивость к вибрации 5 g предотвращает ложные сигналы при работе тяжелого оборудования.
Сравнение с конкурентами
В таблице ниже представлено сравнение WESTINGHOUSE 1C31233G04 с аналогичными модулями аналоговых входов:
| Параметр | WESTINGHOUSE 1C31233G04 | Siemens S7-400 (модуль SM 431 AI 8x13bit) | ABB AC800M (модуль AI830) |
|---|---|---|---|
| Точность преобразования | ±0.1% | ±0.2% | ±0.1% |
| Разрешение АЦП | 16 бит | 13 бит | 16 бит |
| Рабочая температура | -40 °C до +70 °C | -25 °C до +60 °C | -20 °C до +60 °C |
| Изоляция каналов | 2500 В AC | 2000 В AC | 2500 В AC |
| Редуndanция | Да (шина, питание) | Да (опционально) | Да (опционально) |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: WESTINGHOUSE 1C31233G04 имеет более широкий диапазон рабочих температур (-40 °C до +70 °C) и встроенную редуndanцию (без дополнительных модулей) по сравнению с конкурентами, где редуndanция является опцией. Точность ±0.1% и разрешение 16 бит соответствуют уровню ABB и превосходят Siemens (13 бит, ±0.2%), что критично для высокоточных процессов (например, управление атомными станциями). Полная интеграция с системами Westinghouse является важным преимуществом для предприятий, уже использующих оборудование этой компании.
Советы по выбору
- Проверьте совместимость с системой управления: WESTINGHOUSE 1C31233G04 идеально подходит для систем Westinghouse Ovation и WDPF. Если вы используете другие DCS (Siemens PCS 7, ABB 800xA), рассмотрите модули соответствующих производителей, но учтите, что они будут иметь более узкий диапазон температур и более низкую надежность.
- Определите требования к точности и типу сигналов: Для процессов с высокими требованиями к точности (±0.1%) и поддержкой как токовых, так и напряжностных сигналов WESTINGHOUSE 1C31233G04 является предпочтительным выбором. Для менее критических процессов (требуемая точность ±0.2%) можно рассмотреть более экономичные модели.
- Учтите условия эксплуатации: Для объектов с низкими температурами (-40 °C и ниже) или сильными вибрациями (например, трубопроводы в северных регионах) WESTINGHOUSE 1C31233G04 с широким диапазоном температур и устойчивостью к вибрации является единственным подходящим выбором среди аналогов.
- Оцените нужды в диагностике и калибровке: Функция автоматической калибровки и логирования ошибок WESTINGHOUSE 1C31233G04 упрощает обслуживание и поддержание точности, что критично для систем, где停机 -время не допустимо (например, рефинерии, атомные станции).
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте WESTINGHOUSE 1C31233G04 только в совместимое шасси Westinghouse, соблюдая требования к зазорам для охлаждения (не менее 15 мм между модулями). При подключении сенсоров используйте экранированные кабели и соблюдайте полярность — неправильное подключение может привести к повреждению каналов или искажению сигналов.
- Проверка параметров питания: Перед запуском убедитесь, что входное напряжение соответствует 24 В DC (допуск ±10%). Используйте стабильные источники питания с резервным электроснабжением — сброс питания может привести к потере данных или нестабильной работе модуля.
- Регулярная калибровка и диагностика: Ежеквартально выполняйте автоматическую калибровку через ПО Westinghouse Ovation Studio и анализируйте логи ошибок. Замените модуль при обнаружении постоянных ошибок (например, снижение точности, сбой канала) или при приближении к срокам обслуживания (рекомендуется замена каждые 8–10 лет).
- Защита от электромагнитных помех: Размещайте шкаф с модулем на расстоянии не менее 1 метра от мощных электроприборов (трансформаторы, двигатели) и кабелей с высоким током. Используйте фильтры сигналов для входных каналов при работе в шумных промышленных сетях — это снижает влияние помех на точность преобразования.
- Ограничение несанкционированного доступа: Ограничьте доступ к шкафу с модулем замком и парольной защитой ПО Ovation Studio. Несанкционированное изменение параметров калибровки или конфигурации может привести к искажению данных и нарушению управления промышленными процессами.
1C31233G04
