Описание продукта

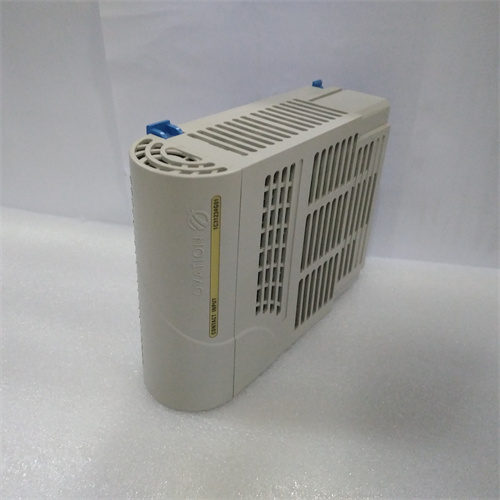

Основным объектом рассмотрения является цифровой выходной модуль для систем автоматизации энергетических объектов WESTINGHOUSE 1C31234G01 — ключевой компонент контроллеров DCS Westinghouse Ovation, разработанный компанией Westinghouse для передачи дискретных команд от контроллеров к исполнительным механизмам (электромагнитные клапаны, реле защиты, приводы шторок, индикаторы состояния) в турбинных установках, котлах, генераторных комплексах ТЭЦ, ГЭС и атомных электростанций. Продукт WESTINGHOUSE 1C31234G01 относится к серии высоконадежных модулей I/O Westinghouse, специализирующихся на работе в суровых условиях энергетики (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи), где требуется максимальная отказоустойчивость и быстрая реакция на аварийные сигналы — критично для предотвращения катастрофических аварий (например, перескок скорости турбины, низкий уровень воды в котле) и обеспечения бесперебойной работы энергетических установок.
Благодаря 16 независимым релейным выходам и встроенной защитой от коротких замыканий/перегрузок, WESTINGHOUSE 1C31234G01 обеспечивает стабильную коммутацию силовых цепей даже при кратковременных перегрузках (например, при старте электромагнитных клапанов с высоким пусковым током) или сильных вибрациях (характерных для турбин при скоростях вращения до 3000 об/мин). Особенно важно отметить, что WESTINGHOUSE 1C31234G01 разработан для работы с шиной связи DCS Westinghouse Ovation — он полностью соответствует требованиям к синхронности и сигнальной чистоте этой системы, что исключает несовместимость и гарантирует задержку передачи команды ≤1 мс.
Кроме того, WESTINGHOUSE 1C31234G01 поддерживает режим «диагностики выходов в реальном времени» — модуль автоматически проверяет состояние каждого релейного контакта (на наличие износа или заедания) и передает данные об аномалиях в DCS, что позволяет операторам выявлять неполадки заранее (например, износ контакта клапана) и планировать замену без остановки процесса. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WESTINGHOUSE 1C31234G01.
Особенно ценным преимуществом WESTINGHOUSE 1C31234G01 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1) — это делает модуль подходящим для систем защиты энергетических установок, где ошибка в передаче команды может привести к разрушению оборудования или опасности для персонала. Кроме того, модуль устойчив к химическим веществам (масла, смазки, промышленные растворы), что расширяет его применение в агрессивных средах турбинных помещений.
Параметры продукта
Параметры WESTINGHOUSE 1C31234G01 оптимизированы для надежной передачи дискретных команд в системах DCS Westinghouse Ovation, основные из них включают:
- Конфигурация выходов: 16 независимых релейных выходных каналов, с индивидуальной защитой и диагностикой.
- Тип реле:
- Контакты: Нормально разомкнутые (NO) — для управления исполнительными механизмами;
- Максимальный ток через контакт (продолжительный): 5 А (при напряжении 250 В АС / 30 В ПС);
- Максимальный ток через контакт (кратковременный, до 1 с): 10 А — для поддержки пиковых токов при старте нагрузок.
- Динамические характеристики:
- Время срабатывания реле (включение): ≤10 мс — быстрая передача команд аварий;
- Время отключения реле: ≤5 мс — предотвращение задержек в остановке механизмов;
- Задержка передачи команды от DCS: ≤1 мс — синхронная работа с контроллером.
- Защитные функции:
- Защита от короткого замыкания: Автоматическое ограничение тока ≤10 А на канал (через предохранительное реле);
- Защита от перегрева: Отключение канала при температуре реле >85 °C;
- Диагностика контактов: Мониторинг износа контактов и заедания реле (передача сигнала об ошибке в DCS).
- Электрические параметры:
- Напряжение питания модуля: 24 В ПС (диапазон 19,2–28,8 В ПС), получаемое из шкафной системы DCS;
- Потребляемый ток модуля: ≤200 мА (без нагрузки) / ≤1 А (при максимальной нагрузке на все каналы);
- Изоляция: ≥100 МОм (при 500 В ДС) — защита от ного тока и межканального замыкания.
- Операционная характеристика:
- Диапазон рабочих температур: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 g (время воздействия 11 мс);
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Совместимость: Полностью совместим с DCS Westinghouse Ovation (все поколения) и модулями I/O серии Westinghouse 1C31 (например, 1C31125G02).
Преимущества и особенности
WESTINGHOUSE 1C31234G01 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Быстрая реакция на аварийные команды: Время срабатывания реле ≤10 мс и задержка передачи ≤1 мс гарантируют, что WESTINGHOUSE 1C31234G01 мгновенно передаёт сигналы аварийной остановки (например, закрытие топливных клапанов при перескоке скорости турбины), предотвращая разрушение ротора или другие катастрофические последствия.
- Индивидуальная защита и диагностика каналов: Каждый из 16 выходов имеет свою защиту от короткого замыкания и диагностику контактов — это позволяет операторам выявлять износ реле или разрыв кабеля к исполнительному механизму заранее, без остановки системы. Например, при износе контакта клапана модуль отправляет сигнал в DCS, и инженеры могут заменить реле во время планового обслуживания.
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C–+70 °C и устойчивость к вибрациям (5 g) делают WESTINGHOUSE 1C31234G01 подходящим для установки в турбинных помещениях или холодных энергетических цехах — в отличие от стандартных релейных модулей, которые выходят из строя при температурных экстремумах или механических нагрузках.
- Соответствие стандартам безопасности SIL 2: Класс безопасности SIL 2 гарантирует, что WESTINGHOUSE 1C31234G01 надежно работает в системах защиты энергетических установок — сигналы передаются без искажений даже при электромагнитных помехах от трансформаторов или электродвигателей, что критично для безопасности персонала.
- Гибкость в управлении нагрузками: Поддержка максимального тока 5 А (продолжительный) и 10 А (кратковременный) позволяет подключать к WESTINGHOUSE 1C31234G01 различные типы исполнительных механизмов — от маломощных индикаторов (0,1 А) до электромагнитных клапанов с высоким пусковым током (8 А), без необходимости дополнительных контакторов.
Примеры применения в отраслях
WESTINGHOUSE 1C31234G01 широко используется в энергетических отраслях для управления исполнительным оборудованием:
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках мощностью 500 МВт — WESTINGHOUSE 1C31234G01 отправляет команды на электромагнитные клапаны подачи топлива и приводы дросселей скорости турбины. При превышении температуры пара >540 °C модуль быстро закрывает топливные клапаны (время срабатывания ≤10 мс), предотвращая перегрев турбины и износ подшипников.
- Гидроэлектростанции (ГЭС): В системах управления гидротурбинами — модуль управляет приводами защитных шторок и индикаторами состояния турбины. При падении уровня воды в водохранилище ниже критического значения WESTINGHOUSE 1C31234G01 активирует сигнальную лампу и отправляет команду на снижение нагрузки гидротурбины, предотвращая сухой ход и разрушение ротора.
- Атомные электростанции: В системах контроля реакторных установок — модуль управляет приводами клапанов подачи охлаждающей воды и сигнальными маячками аварий. Соответствие стандарту SIL 2 гарантирует, что команды передаются надежно даже при электромагнитных помехах от реакторного оборудования, обеспечивая безопасность реактора.
- Распределительные подстанции: В системах защиты трансформаторов высокого напряжения — WESTINGHOUSE 1C31234G01 управляет электромагнитными замками шкафов управления и приводами сепараторов масла. При перегреве трансформатора (температура масла >100 °C) модуль блокирует доступ к шкафам и отправляет сигнал тревоги в SCADA, обеспечивая безопасность персонала и предотвращение пожара.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1C31234G01 с аналогичными цифровыми выходными модулями Siemens S7-400 SM 422 и ABB DO810:
| Параметр | WESTINGHOUSE 1C31234G01 | Siemens S7-400 SM 422 (6ES7422-1BL00-0AA0) | ABB DO810 |
|---|---|---|---|
| Количество выходов | 16 (релейные) | 8 (транзисторные) | 8 (транзисторные) |
| Максимальный ток на контакт | 5 А (прод.), 10 А (кратк.) | 0,5 А (прод.) | 0,25 А (прод.) |
| Время срабатывания | ≤10 мс | ≤3 мс | ≤2 мс |
| Диагностика контактов | Да (износ, заедание) | Нет | Нет |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 1, PL c |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество WESTINGHOUSE 1C31234G01 — большее количество выходов, возможность работы с высокомощными нагрузками (до 10 А кратковременно), диагностика контактов и соответствие более высоким классам безопасности (SIL 2/PL d). Для систем DCS Westinghouse Ovation в критических энергетических объектах (ТЭЦ, атомные электростанции) он является предпочтительным выбором, так как обеспечивает оптимальную совместимость и надежность. Несмотря на то, что ABB DO810 имеет схожий температурный диапазон, он уступает WESTINGHOUSE 1C31234G01 по токовой мощности и функционалу диагностики.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип DCS и нагрузок: Если вы используете DCS Westinghouse Ovation и нужно управлять высокомощными исполнительными механизмами (ток >1 А), WESTINGHOUSE 1C31234G01 — идеальный выбор. Для систем Siemens S7-400 или ABB 800xA с маломощными нагрузками (≤0,5 А) лучше выбрать модули соответствующих брендов (SM 422, DO810).
- Проверьте требования к безопасности и диагностике: Для систем защиты энергетических установок (требуется SIL 2/PL d) или задач, где нужна диагностика контактов (износ реле), WESTINGHOUSE 1C31234G01 подходит «из коробки». Для менее критических задач (управление индикаторами) можно выбрать модули без диагностики.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения) WESTINGHOUSE 1C31234G01 или ABB DO810 подходят — Siemens SM 422 не поддерживает температуры ниже 0 °C.
Меры предосторожности
- Монтаж и настройка: Устанавливайте WESTINGHOUSE 1C31234G01 только сертифицированными инженерами Westinghouse, следуя руководству по эксплуатации (доступно на WESTINGHOUSE 1C31234G01) — не подключайте нагрузки с током >5 А (продолжительный) или >10 А (кратковременный) к выходам, это приведет к перегреву реле и повреждению модуля.
- Защита кабелей: Используйте экранированные кабели для подключения исполнительных механизмов к WESTINGHOUSE 1C31234G01 — это снижает влияние электромагнитных помех от силовых цепей турбины (≥1000 В АС). Разделяйте сигнальные кабели от силовых на расстоянии не менее 2 метров.
- Периодическая диагностика: Ежегодно проверяйте состояние релейных контактов через DCS Westinghouse Ovation — измеряйте сопротивление контактов (должно быть ≤0,1 Ом) и проверяйте время срабатывания. При обнаружении аномалий (сопротивление >
