Описание
Сначала представляю вам модуль цифровых выходов для систем автоматизации энергетических объектов — WESTINGHOUSE 1C31238H01; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse Electric относится к серии компонентов для контроллеров WDPF (Westinghouse Distributed Processing Family) и Ovation DCS, предназначенной для управления исполнительными устройствами (клапанами, реле, контакторами) в турбинных установках, электростанциях и промышленных реакторах — где требуется высокая надежность, быстрая реакция и защита от электрических аномалий.
Описание продукта

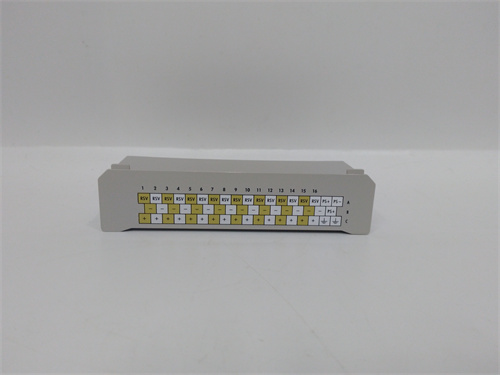

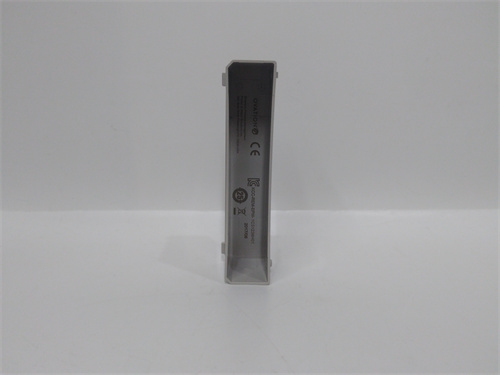

WESTINGHOUSE 1C31238H01 — это 16-канальный модуль цифровых выходов (DO) с релейными контактами, разработанный для преобразования сигналов контроллера в команды на включение/отключение промышленных устройств. Модуль WESTINGHOUSE 1C31238H01 отличается высокой нагрузочной емкостью и отказоустойчивостью — каждый канал оснащен реле с контактами, способными выдерживать ток до 5 А и напряжение до 250 В AC/30 В DC, что позволяет управлять как маломощными индикаторами, так и мощными контакторами для электродвигателей (например, вентиляторов охлаждения турбин). Благодаря модульной конструкции для шасси WDPF/Ovation WESTINGHOUSE 1C31238H01 легко интегрируется в существующие системы и совместим с другими компонентами Westinghouse (например, модули цифровых входов 1C31237H01, аналоговых входов 1C31239H01, контроллеры Ovation, операторные панели WDPF HMI), что упрощает сборку комплексных схем управления для энергетических объектов. Особенно важно отметить, что WESTINGHOUSE 1C31238H01 поддерживает функцию обратной связи (feedback) для каждого канала — дополнительный контакт реле сигнализирует контроллеру о факте срабатывания, что исключает ситуации, когда команда отправлена, но исполнительное устройство не реагировало (например, при разрыве кабеля к аварийному клапану). Также WESTINGHOUSE 1C31238H01 оснащен защитами от перегрузки и короткого замыкания — при превышении тока >5 А или коротком замыкании на выходе реле автоматически отключается, предотвращая повреждение модуля и подключенных устройств. Все эти особенности делают WESTINGHOUSE 1C31238H01 надежным решением для критических систем — он гарантирует точное выполнение команд даже в условиях суровых промышленных условий (перепады температуры, электромагнитные помех), что критично для безопасной эксплуатации турбин и реакторов.
Параметры продукта
- Производитель: Westinghouse Electric
- Модель: 1C31238H01
- Тип модуля: 16-канальный модуль цифровых выходов (DO) с релейными контактами
- Характеристики каналов:
- Количество каналов: 16 независимых
- Тип контактов: Релейные, нормально открытое (NO) и нормально закрытое (NC) — по одному на канал
- Максимальная нагрузка на контакт:
- Напряжение: 250 В AC / 30 В DC
- Ток: 5 А (продолжительный), 10 А (кратковременный, ≤1 с)
- Время срабатывания реле: ≤10 мс (закрытие), ≤5 мс (разрыв)
- Жизненный ресурс контактов: ≥100 000 циклов (при номинальной нагрузке)
- Защитные функции:
- Защита от перегрузки: Токовое ограничение 5 А (продолжительное)
- Защита от короткого замыкания: Автоматическое отключение реле, восстановление после устранения неисправности
- Защита от электромагнитных помех: EMC класс EN 61000-6-2 (класс 3)
- Электрические параметры:
- Напряжение питания: 24 В DC (дублированное, для отказоустойчивости), допустимый диапазон 18–30 В DC
- Максимальное потребление тока: 300 мА (при 24 В DC, при срабатывании всех 16 каналов)
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 2 (IEC 61508)
- ПО для конфигурации: Westinghouse WDPF Toolset, Ovation Engineering Studio
- Совместимое оборудование: Контроллеры Westinghouse WDPF/Ovation, модули I/O Westinghouse 1C31 серии, исполнительные устройства (клапаны, контакторы, реле)
Преимущества и особенности
- Высокая нагрузочная емкость: Возможность работы с током до 5 А и напряжением 250 В AC позволяет WESTINGHOUSE 1C31238H01 управлять широким спектром устройств — от индикаторов (0.1 А) до контакторов электродвигателей (5 А), заменяя несколько специализированных модулей и сокращая место в шасси.
- Функция обратной связи: Каждый канал сигнализирует о факте срабатывания реле, что позволяет контроллеру мгновенно выявить неисправность (например, разрыв кабеля к клапану) и принять резервные меры — критично для аварийных систем (защита турбин, остановка реактора).
- Дублированное питание и защита EMC: Дублированная цепь 24 В DC гарантирует работу при сбое одного источника, а защита EMC класс 3 предотвращает искажение сигналов от соседних устройств (трансформаторы, двигатели) — обеспечивает стабильность даже в электромагнитно шумных средах.
- Совместимость с WDPF/Ovation: Полная интеграция с системами Westinghouse означает, что WESTINGHOUSE 1C31238H01 автоматически распознается контроллером и не требует сложной настройки — параметры конфигурируются через стандартное ПО, упрощая работу инженеров.
- Сертификация SIL 2: Соответствие стандарту IEC 61508 SIL 2 позволяет использовать WESTINGHOUSE 1C31238H01 в критических функциях защиты (например, аварийное останова турбины), где надежность компонента напрямую влияет на безопасность процессов.
Случаи применения в отраслях
- Теплоэлектростанции (ТЭС): В ТЭС с турбинами Westinghouse WESTINGHOUSE 1C31238H01 управляет контакторами вентиляторов охлаждения. При повышении температуры турбины >60 °C контроллер Ovation отправляет команду на включение вентилятора — модуль срабатывает реле, подавая питание на контактор (ток 4 А), а обратная связь подтверждает успешное включение. При коротком замыкании на выходе модуль отключает канал, предотвращая перегрев контактора.
- Атомные электростанции (АЭС): В АЭС WESTINGHOUSE 1C31238H01 используется в системе аварийного затопления реактора — он управляет электромагнитными клапанами подачи воды. При критическом снижении уровня воды контроллер отправляет команду на открытие клапанов — модуль срабатывает за 10 мс, а сигнал обратной связи подтверждает оператору выполнение действия, предотвращая перегрев реактора.
- Газотурбинные установки (ГТУ): В ГТУ WESTINGHOUSE 1C31238H01 управляет клапанами подачи газа. При изменении нагрузки на сеть контроллер регулирует положение клапанов — модуль отправляет команды на открытие/закрытие, а реле с контактами 250 В AC обеспечивают надежную связь с электроприводами клапанов.
- Промышленные реакторы: В химических реакторах WESTINGHOUSE 1C31238H01 управляет реле для остановки смесительных агрегатов. При превышении температуры >150 °C контроллер отправляет команду на останов — модуль отключает реле, останавливая агрегат, и сигнализирует о статусе через обратную связь, предотвращая образование нежелательных продуктов.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1C31238H01 с аналогичным модулем цифровых выходов GE IS200DSPXH1DBD:
| Параметр | WESTINGHOUSE 1C31238H01 | GE IS200DSPXH1DBD |
|---|---|---|
| Количество каналов | 16 | 16 |
| Максимальный ток на контакт | 5 А (продолжительный) | 3 А (продолжительный) |
| Функция обратной связи | Да (для каждого канала) | Нет (требует дополнительного модуля) |
| Время срабатывания реле | ≤10 мс | ≤15 мс |
| Совместимость с системами | Westinghouse WDPF/Ovation | GE Mark VIe |
| Сертификация SIL | SIL 2 | SIL 2 (только с дублированием) |
Как видно из таблицы, WESTINGHOUSE 1C31238H01 имеет преимущество в плане более высокого максимального тока, функции обратной связи и быстрого времени срабатывания — это делает его предпочтительным для систем Westinghouse и приложений с мощными исполнительными устройствами (турбинные клапаны, контакторы). GE модель подходит для менее нагрузочных задач, но уступает по надежности и функционалу для критических энергетических систем.
Рекомендации по выбору
При выборе WESTINGHOUSE 1C31238H01 учитывайте следующие факторы:
- Тип исполнительных устройств: Если вам нужно управлять устройствами с током ≥3 А (контакторы, электромагнитные клапаны), WESTINGHOUSE 1C31238H01 с максимальным током 5 А — оптимальный выбор; для маломощных устройств (<1 А) можно рассмотреть модель Westinghouse 1C31238H02 (ток 2 А).
- Необходимость обратной связи: Для аварийных систем (защита турбин, реакторы) функция обратной связи WESTINGHOUSE 1C31238H01 критически важна — она гарантирует контроль выполнения команд; для не критических задач (индикаторы) можно использовать модули без этой функции.
- Совместимость с контроллером: Если у вас есть системы Westinghouse WDPF/Ovation, WESTINGHOUSE 1C31238H01 обеспечит полную интеграцию; для GE Mark VIe или Siemens PCS 7 выбирайте модули соответствующего бренда.
- Условия эксплуатации: Для объектов с электромагнитными помехами (близко к трансформаторам) WESTINGHOUSE 1C31238H01 с защитой EMC класс 3 подойдет лучше, чем модули с низкой защитой — предотвращает ложные срабатывания.
Меры предосторожности
- Установка: Монтируйте WESTINGHOUSE 1C31238H01 в шасси WDPF/Ovation 远离 источников тепла (резисторы, нагревательные элементы) — температура корпуса не должна превышать +60 °C. Оставьте свободное пространство ≥10 мм с обеих сторон для вентиляции, чтобы избежать перегрева реле.
- Подключение устройств: Используйте кабели с сечением ≥0.75 мм² для подключения нагрузок — не превышайте максимальный ток 5 А на канал, иначе реле выйдет из строя. Для переменного тока (250 В AC) убедитесь, что контакты реле соответствуют классу AC-15 (регулировка электромагнитных нагрузок).
- Проверка обратной связи: После монтажа проверьте работу feedback для каждого канала — отправьте команду через контроллер и убедитесь, что сигнал о срабатывании корректно передается обратно. Исправьте неисправные каналы (замените реле) перед вводом в эксплуатацию.
- Диагностика: Регулярно проверяйте состояние реле через Ovation Engineering Studio — отслеживайте количество срабатываний и наличие ошибок. При появлении рывков или задержек в срабатывании замените реле на оригинальные запчасти Westinghouse — не используйте неоригинальные компоненты, это снизит надежность.
- Хранение: Перед установкой храните WESTINGHOUSE 1C31238H01 в оригинальной антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — 远离 агрессивных химикатов, чтобы предотвратить коррозию контактов и повреждение реле.
