Описание
Описание продукта

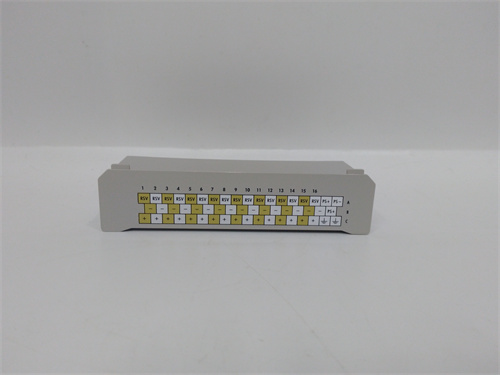

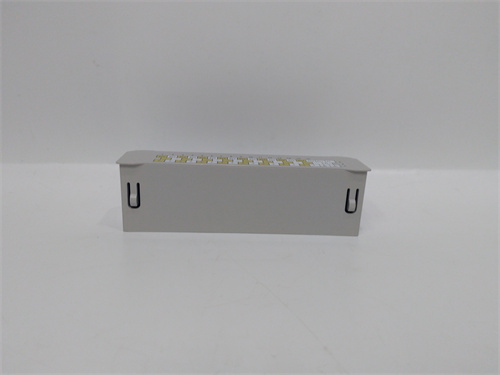

WESTINGHOUSE 1C31238H01 — это 8-канальный аналоговый входной модуль (AI), разработанный для интеграции в систему DCS Westinghouse Ovation. Основная задача WESTINGHOUSE 1C31238H01 — собирать аналоговые сигналы от промышленных датчиков (например, давлевых датчиков, температурных резисторов RTD, термокупелей) и преобразовывать их в цифровые данные с высокой точностью, передавая информацию в центральный контроллер Ovation для мониторинга, регулирования и защиты процессов. Благодаря поддержке широкого спектра сигналов, модуль легко адаптируется к различным типам оборудования, не требуя дополнительных адаптеров.
Благодаря технологии избыточной связи с контроллером Ovation, WESTINGHOUSE 1C31238H01 гарантирует непрерывную передачу данных даже при временных сбоях в шине DCS — это критически важно для систем с требованиями к безотказной работе (например, котлы ТЭС, реактивные сосуда химических заводов). WESTINGHOUSE 1C31238H01 имеет разрешение 16 бит и нелинейность ≤ ±0.02% от полного диапазона (F.S.), что обеспечивает минимальные ошибки измерений даже при длительной эксплуатации в тяжелых условиях (перепады температуры, электромагнитные помехи).
Особенно важна роль WESTINGHOUSE 1C31238H01 в процессах с высокими требованиями к безопасности — например, в турбинах паровых электростанций (мониторинг температуры пара) или в реактивных сосудах для производства химикатов (контроль давления газов). WESTINGHOUSE 1C31238H01 поддерживает сигналы от токовых датчиков (4–20 мА), напряжностных датчиков (0–10 В DC) и температурных устройств (RTD Pt100, термокупели типов J, K, T, E), что делает его универсальным для комплексных систем, где одновременно контролируются разные параметры.
Каждый WESTINGHOUSE 1C31238H01 проходит строгие заводские тесты на электромагнитную совместимость (EMC), термостойкость и изолированную прочность, соответствуюя стандартам IEC и Westinghouse. Дополнительным преимуществом WESTINGHOUSE 1C31238H01 является встроенная защита каналов от перегрузок и коротких замыканий — при превышении допустимых параметров модуль автоматически ограничивает входной ток, предотвращая повреждение себя и подключенного датчика.
WESTINGHOUSE 1C31238H01 также поддерживает функции расширенной диагностики: через программное обеспечение Ovation Studio можно отслеживать состояние каждого канала (наличие сигнала, уровень помех, исправность датчика) и получать уведомления о неисправностях (например, обрыв кабеля к RTD или выход сигнала термокупели за пределы диапазона). Это позволяет операторам своевременно устранять проблемы, предотвращая брак продукции или аварии. Компактный дизайн модуля (ширина 40 мм) позволяет монтировать несколько WESTINGHOUSE 1C31238H01 в одном шасси Ovation без перегрева, экономя пространство в шкафу управления.
Технические параметры
- Тип модуля: 8-канальный аналоговый входной модуль (AI) для Westinghouse Ovation DCS
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА, 0–20 мА (максимальный входной ток: 30 мА на канал)
- Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Температурные: RTD (Pt100, Pt1000, 2/3/4-х проводное соединение), термокупели (J, K, T, E, R, S, B)
- Характеристики точности:
- Разрешение: 16 бит на канал
- Нелинейность: ≤ ±0.02% F.S.
- Температурная дрейф: ≤ ±0.002% F.S./°C (в диапазоне -40 °C до +70 °C)
- Задержка обработки сигнала: ≤ 100 мс (для стабильного сбора в режиме непрерывного измерения)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси Ovation)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Питание: Питается от шасси Ovation (24 В DC, текущий расход ≤ 200 мА)
- Интерфейс связи: Совместим с шиной Westinghouse Ovation Redundant I/O Bus
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры Westinghouse Ovation, датчики Westinghouse (например, WDPF давлевые датчики), программное обеспечение Ovation Studio.
Преимущества и особенности
- Высокая точность измерений: Разрешение 16 бит и нелинейность ≤ ±0.02% F.S. делают WESTINGHOUSE 1C31238H01 подходящим для процессов, где минимальные ошибки критически важны — например, фармацевтика, микроэлектроника или регулирование параметров реактивных сосудов.
- Избыточность для бесперебойной работы: Поддержка избыточной шины Ovation гарантирует непрерывную передачу данных при сбое одной из линий связи, что критично для систем с нулевым допуском к простою (например, энергетика, нефтегаз).
- Универсальность сигналов: Поддержка токовых, напряжностных и температурных сигналов позволяет использовать WESTINGHOUSE 1C31238H01 для контроля разных параметров в одной системе, сокращая количество модулей и снижая стоимость.
- Расширенная диагностика: Автоматическое выявление неисправностей (обрыв кабеля, выход сигнала за диапазон) и отправка уведомлений в DCS упрощают диагностику и сокращают время простоя.
- Надежность в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C, защита от EMC и сертификация ATEX Zone 2 делают WESTINGHOUSE 1C31238H01 подходящим для эксплуатации в тяжелых и опасных средах.
Примеры применения в отраслях
- Энергетика (ТЭС/ГЭС): В котлах тепловых электростанций WESTINGHOUSE 1C31238H01 собирает данные от термокупелей (контроль температуры топлива в горелочных камерах) и давлевых датчиков (мониторинг давления пара в трубопроводах). Точные измерения позволяют операторам регулировать подачу топлива, максимизируя эффективность котла и предотвращая перегрев.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов WESTINGHOUSE 1C31238H01 контролирует температуру компрессорных роторов (через RTD Pt100) и давление газа в выходных трубопроводах (через токовые датчики 4–20 мА). При превышении критических параметров модуль сигнализирует контроллеру Ovation, который снижает нагрузку на компрессор, предотвращая повреждение.
- Химическая промышленность: В реактивных сосудах для производства пластиков WESTINGHOUSE 1C31238H01 измеряет концентрацию мономеров (через напряжностные датчики 0–10 В DC) и температуру реакции (через термокупели K). Стабильные данные гарантируют однородность продукта и предотвращают полимеризацию вне режима.
- Пищевая промышленность: В линиях пастеризации молока WESTINGHOUSE 1C31238H01 контролирует температуру молока (через термокупели T) и уровень продукта в резервуарах (через токовые датчики 4–20 мА). Точность измерений обеспечивает соблюдение санитарных норм и предотвращает порчу молока.
Сравнение с конкурентами
Сравним WESTINGHOUSE 1C31238H01 с аналогичными 8-канальными аналоговыми входными модулями для DCS — Siemens S7-400 SM 431 и ABB AI810:
| Параметр | WESTINGHOUSE 1C31238H01 | Siemens S7-400 SM 431 | ABB AI810 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Поддерживаемые термокупели | J, K, T, E, R, S, B | J, K, T, E | J, K, T, E |
| Нелинейность | ≤ ±0.02% F.S. | ≤ ±0.05% F.S. | ≤ ±0.02% F.S. |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 2 |
| Совместимость с DCS | Westinghouse Ovation | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество WESTINGHOUSE 1C31238H01 — это поддержка большего количества типов термокупели (включая высокотемпературные R/S/B) и идеальная интеграция с DCS Westinghouse Ovation (критично для существующих пользователей Westinghouse). Кроме того, модуль имеет более высокую точность, чем Siemens SM 431, и более доступную цену, чем ABB AI810, при сохранении уровня безопасности SIL 2.
Рекомендации по выбору
- Выбирайте WESTINGHOUSE 1C31238H01, если используете или планируете внедрить систему DCS Westinghouse Ovation — модуль гарантирует идеальную совместимость и максимальную производительность в экосистеме Ovation.
- Остановитесь на WESTINGHOUSE 1C31238H01, если ваш процесс требует высокой точности измерений (≤ ±0.02% F.S.) или подключения термокупели для высоких температур (> 600 °C, типы R/S/B) — эти функции отсутствуют или ограничены у конкурентов.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) WESTINGHOUSE 1C31238H01 является合规ным решением, в то время как Siemens SM 431 не имеет соответствующей сертификации.
- Для экономии пространства и бюджета: WESTINGHOUSE 1C31238H01 с 8 каналами занимает меньше места в шкафу и стоит дешевле, чем два модуля с 4 каналами, при аналогичном объёме измерений.
Меры предосторожности
- Калибровка: Перед запуском и ежегодно калибруйте WESTINGHOUSE 1C31238H01 с использованием эталонных приборов — неправильная калибровка приведет к неточным измерениям и ошибкам в управлении процессом.
- Подключение датчиков: Для RTD и термокупели используйте соответствующее количество проводов (4 провода для Pt1000, 2/3 провода для Pt100) — неполное соединение снизит точность или вызовет отказ канала.
- Защита от помех: Используйте экранированные кабели для подключения датчиков к WESTINGHOUSE 1C31238H01 — это уменьшает влияние электромагнитных помех (от мощных электродвигателей, трансформаторов) и сохраняет стабильность сигналов.
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с WESTINGHOUSE 1C31238H01 (вентиляторы, жидкостное охлаждение) — перегрев снижает срок службы модуля и точность измерений.
- Контроль диагностики: Регулярно проверяйте сообщения о диагностике WESTINGHOUSE 1C31238H01 через Ovation Studio — аномалии (например, «Signal Over Range» на канале) могут указывать на неисправность датчика или кабеля, которую нужно устранить в срок.
