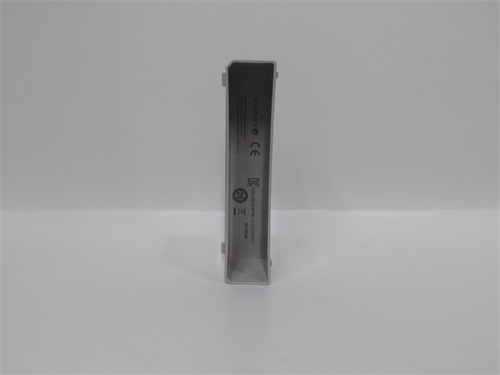

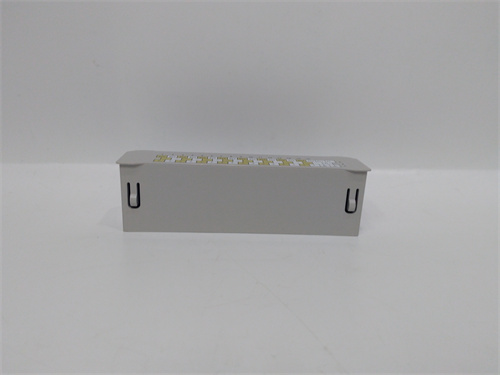

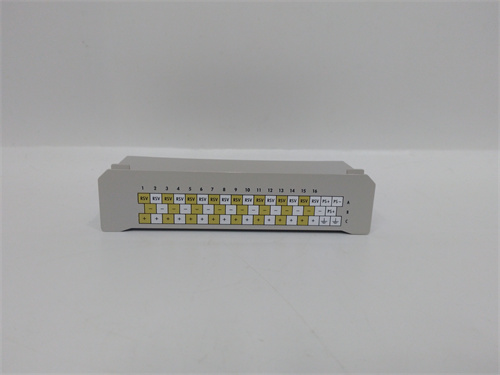

WESTINGHOUSE 1C31238H01

Описание

Общая информация о продукте WESTINGHOUSE 1C31238H01

Технические параметры WESTINGHOUSE 1C31238H01

• Питание:
  • Тип питания: Поддерживает питание от шасси Ovation DCS — 24 В DC ±10% (для логики модуля) и 125 В DC/250 В AC (для силовых выходов, настраиваемое);
  • Токовое потребление: ≤ 0,3 А (при 24 В DC) — не перегружает общую систему питания DCS.
• Количество и тип выходных каналов:
  • Количество каналов: 8 независимых дискретных выходных каналов — каждый канал управляет отдельным исполнителем;
  • Тип выхода: Релевое (силовые контакты) с режимом “нормально разомкнуто” (NO) или “нормально замкнуто” (NC) — настраивается через ПО Ovation Control Studio;
  • Максимальная нагрузка на канал:
    • При AC питании: 5 А RMS при 250 В AC (мощность до 1250 ВА);
    • При DC питании: 5 А при 125 В DC (мощность до 625 Вт) — достаточна для управления промышленными клапанами, контакторами и сигнальными устройствами.
• Характеристики безопасности и отклика:
  • Сертификация безопасности: IEC 61508 SIL 2 (для одиночной конфигурации) и SIL 3 (при использовании в резервированной схеме 1oo2 — “один из двух”);
  • Время реакции (включение/отключение): ≤ 10 мс — гарантирует быструю передачу команды в аварийных ситуациях (например, остановка котла при превышении давления);
  • Электрическая изоляция: Между каналами — ≥ 2 кВ AC на 1 минуту, между каналами и шасси — ≥ 3 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания.
• Защита и надежность:
  • Защита от короткого замыкания: Каждый канал оснащен термисторной защитой и заменяемым предохранителем (10 А) — разрывает цепь при токе > 7 А;
  • Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия) — устойчивость к влиянию мощных трансформаторов, генераторов и сварочных аппаратов;
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах Ovation DCS);
  • Время между отказами (MTBF): ≥ 4 000 000 часов (при номинальных условиях, согласно данным Westinghouse).
• Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям котельных, турбинных холлов и химических цехов.
• Механические параметры: Габариты 160 × 100 × 45 мм (ширина × высота × глубина), вес约 400 г, крепление в слоты шкафов Ovation DCS через фиксирующие зажимы.

Преимущества и особенности WESTINGHOUSE 1C31238H01

1. Сертификация SIL 2/3 для критических систем: Это ключевое преимущество для отраслей, где отказ модуля может привести к катастрофе. Например, в атомных электростанциях WESTINGHOUSE 1C31238H01 управляет клапанами системы безопасности реактора — в резервированной схеме 1oo2 сертификация SIL 3 гарантирует, что вероятность отказа ниже 1 × 10⁻⁷ отказов в час, предотвращая выброс радиации.
2. Высокая нагрузка на канал (до 5 А): В отличие от модулей с максимальной нагрузкой 2–3 А, WESTINGHOUSE 1C31238H01 может напрямую управлять мощными исполнителями (например, электромагнитные клапаны с током 3 А) без использования внешних силовых реле. Это упрощает схему, уменьшает размер шкафа и снижает затраты на дополнительное оборудование.
3. Полная интеграция с Westinghouse Ovation DCS: WESTINGHOUSE 1C31238H01 автоматически распознается системой Ovation при подключении, не требует сложной настройки драйверов и настраивается через ПО Ovation Control Studio. Инженеры могут быстро назначить функции каналов (например, “АО1 — клапан подачи топлива котла”, “АО2 — сигнальная лампа аварии”) и настроить задержку срабатывания (0–100 мс) через графический интерфейс.
4. Устойчивость к сильным помехам: Электрическая изоляция ≥ 3 кВ AC и защита EMC класса EN 61000-6-4 делают WESTINGHOUSE 1C31238H01 подходящим для эксплуатации в суровых условиях — например, в теплоэлектростанциях вблизи турбин или трансформаторов, модуль стабильно передает команды, не искажая сигналы от помех.
5. Детальная диагностика в реальном времени: Каждый канал WESTINGHOUSE 1C31238H01 поддерживает самодиагностику (проверка на короткое замыкание, перегрев реле, отключение питания) и отправляет коды ошибок в контроллер Ovation. При обнаружении неполадки система отображает проблему на панели оператора (например, “код 0x05 — короткое замыкание на канале 3”), позволяя быстро устранить неисправность и минимизировать время простоя.

Примеры применения WESTINGHOUSE 1C31238H01

• Энергетика (ТЭС с паровой турбиной): В 500 МВт теплоэлектростанции WESTINGHOUSE 1C31238H01 управляет 8 исполнителями: 4 электромагнитными клапанами подачи пара в турбину, 2 контакторами насосов охлаждения и 2 сигнальными маяками. При падении давления пара ниже 8 МПа контроллер Ovation через WESTINGHOUSE 1C31238H01 закрывает клапаны подачи пара и активирует резервные насосы за ≤ 10 мс, предотвращая разрыв турбины.
• Нефтегаз (перегонная колонна): В нефтеперерабатывающем заводе WESTINGHOUSE 1C31238H01 управляет клапанами сброса избыточного газа и контакторами помпов подачи сырья. Модуль работает в условиях сильных электромагнитных помех от компрессоров, но изоляция ≥ 3 кВ AC предотвращает искажения сигналов. При превышении уровня сырья в колонне > 80% модуль открывает клапан сброса, предотвращая переполнение и потерю продукта.
• Химическая промышленность (реакторная установка): В производстве химических реактивов WESTINGHOUSE 1C31238H01 управляет клапанами подачи реагентов и контакторами смесительных агитаторов. Сертификация SIL 2 гарантирует, что при отключении одного канала команда передается через резервный, не останавливая реакцию. При превышении температуры > 150 °C модуль отключает агитаторы, защищая реактор от взрыва.
• Атомная промышленность (система безопасности реактора): В атомной электростанции WESTINGHOUSE 1C31238H01 используется в резервированной схеме 1oo2 для управления клапанами системы сбрасывания избыточного давления. При превышении давления в реакторе > 15 МПа оба модуля WESTINGHOUSE 1C31238H01 одновременно отправляют команду на открытие клапанов, обеспечивая надежность SIL 3. Детальная диагностика позволяет операторам контролировать состояние каждого канала в реальном времени.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Westinghouse Ovation DCS: Прежде чем приобрести WESTINGHOUSE 1C31238H01, убедитесь, что он поддерживается вашей версией Ovation DCS (≥ v3.0) и имеет свободный слот в шкафу. Информация о совместимости доступна в документации на [ссылке на WESTINGHOUSE 1C31238H01] или через техническую поддержку Westinghouse.
• Определите требования к безопасности: Если ваша система требует сертификации SIL 3 (например, атомные электростанции, критические реакторы), используйте WESTINGHOUSE 1C31238H01 в резервированной схеме 1oo2; для систем SIL 2 (ТЭС, нефтегаз) достаточно одиночной конфигурации.
• Рассчитайте нагрузку на каналы: Убедитесь, что ток исполнителя не превышает 5 А (максимальная нагрузка WESTINGHOUSE 1C31238H01). Для более мощных устройств (ток > 5 А) используйте внешние силовые реле, подключенные через модуль.

Предостережения

• Не используйте модуль вне систем Westinghouse Ovation DCS: WESTINGHOUSE 1C31238H01 разработан исключительно для Ovation DCS — использование с другими DCS приведет к несовместимости протоколов и потере сертификации SIL, что опасно для критических процессов.
• Настройте режим контактов перед запуском: Через Ovation Control Studio определите режим каждого канала (NO/NC) в соответствии с схемой подключения — неправильный режим (например, NC вместо NO) может привести к неожиданному включению исполнителя и аварии.
• Осуществляйте монтаж при отключенном питании: При подключении WESTINGHOUSE 1C31238H01 к шасси или исполнителям обязательно отключите питание DCS — это предотвращает электроудар, короткое замыкание и повреждение модуля.
• Регулярно проверяйте состояние реле и предохранителей: Каждый квартал проверяйте исправность реле контактов (на отсутствие окисления) и предохранителей — износ контактов или перегоревшие предохранители снижают надежность модуля и могут привести к отказу в критический момент.
