Описание продукта

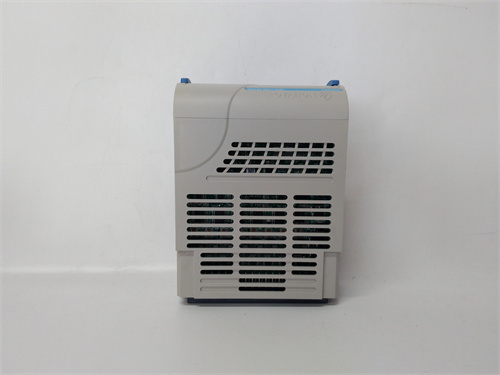

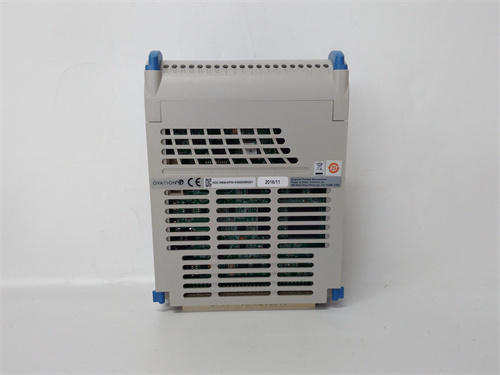

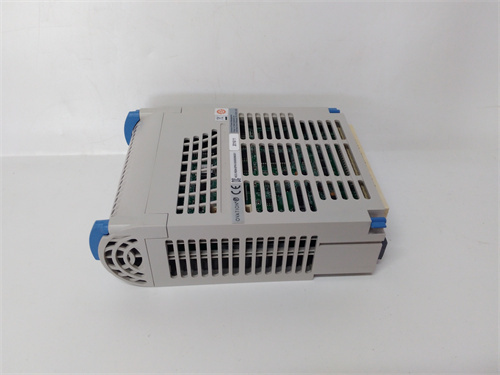

Основным объектом рассмотрения является модуль питания для систем автоматизации энергетических объектов WESTINGHOUSE 5X00058G01 — ключевой компонент инфраструктуры DCS Westinghouse Ovation, разработанный компанией Westinghouse для стабильного питания критических компонентов: контроллеры, модули I/O, сенсоры защиты турбин и генераторов в ТЭЦ, атомных электростанциях и крупных котло-турбинных блоках. Продукт WESTINGHOUSE 5X00058G01 относится к серии высоконадежных блоков питания Westinghouse, специализирующихся на работе в суровых условиях энергетики (высокая температура, вибрации, электромагнитные помехи), где даже кратковременное отключение питания может привести к авариям (например, остановка турбины или выход из строя защиты реактора).
Благодаря схеме двойной резервировки и широкому диапазону входного напряжения, WESTINGHOUSE 5X00058G01 обеспечивает бесперебойную подачу постоянного тока (24 В ПС) даже при колебаниях сетевого напряжения (85–264 В АС) или отказе одного из внутренних блоков. Особенно важно отметить, что WESTINGHOUSE 5X00058G01 имеет низкий уровень пульсаций выходного напряжения (<50 мВpp), что критично для работы чувствительных электронных компонентов DCS (например, аналоговых модулей измерения вибрации или контроллеров турбин), где искажения сигнала могут привести к ложным срабатываниям защитных систем.
Кроме того, WESTINGHOUSE 5X00058G01 полностью совместим с шасси DCS Westinghouse Ovation и легко интегрируется в существующие системы без дополнительной адаптации. Модуль оснащен индикаторами состояния (напряжение, текущий режим работы) и встроенной диагностикой, что позволяет операторам быстро выявлять неполадки (например, перегрузку или снижение входного напряжения) и устранять их без остановки DCS. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WESTINGHOUSE 5X00058G01.
Особенно ценным преимуществом WESTINGHOUSE 5X00058G01 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и требованиям энергетических регуляторов (например, NRC в США, Ростехнадзор в РФ) — это гарантирует безопасную эксплуатацию в объектах категории «крупногабаритной энергетики», где надежность питания является критическим фактором безопасности.
Параметры продукта
Параметры WESTINGHOUSE 5X00058G01 оптимизированы для надежной подачи питания в компоненты DCS, основные из них включают:
- Тип преобразования: AC/DC блок питания с резервированием (два параллельно работающих канала).
- Параметры входного напряжения (АС):
- Диапазон: 85–264 В (широкополосный, поддерживает одинарное 110/230 В и трехфазное 200/400 В в одиночной фазе);
- Частота: 47–63 Гц — совместимость с сетями большинства стран и промышленных объектов.
- Параметры выходного напряжения (ПС):
- Номинальное напряжение: 24 В ДС (стандарт для питания DCS Westinghouse Ovation);
- Точность регулировки: ±1 % от номинального значения — стабильность при изменении нагрузки от 10 % до 100 %;
- Максимальный выходной ток: 10 А (общий для двух каналов) — достаточная мощность для питания 1 контроллера + 10 модулей I/O + 20 сенсоров.
- Характеристики помех и стабильности:
- Уровень пульсаций (纹波): ≤50 мВpp — низкий уровень искажений, не влияет на работу аналоговых модулей;
- Коэффициент регулировки под нагрузкой: ≤0,5 % — минимальное изменение напряжения при резких переключениях нагрузки.
- Защитные функции:
- Защита от перегрузки (OC): Автоматическое ограничение тока при превышении 11 А (временная защита) или отключение при длительной перегрузке;
- Защитные от короткого замыкания (SC): Быстрое отключение выхода за ≤1 мс при коротком замыкании цепи;
- Защитные от перегрева (OT): Отключение модуля при температуре корпуса >85 °C;
- Защитные от пере/низкого входного напряжения (OV/UV): Отключение при входном напряжении <80 В или >270 В АС.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие зоны турбинных помещений);
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS Westinghouse Ovation, защищенных от пыли и влаги;
- Совместимость: Полностью совместим с DCS Westinghouse Ovation (все поколения) и модулями I/O серии 5X (например, 5X00481G01).
Преимущества и особенности
WESTINGHOUSE 5X00058G01 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Двойная резервировка для бесперебойности: Два параллельно работающих канала питания обеспечивают автоматическое переключение при отказе одного из них за ≤5 мс — WESTINGHOUSE 5X00058G01 не прекращает подачу напряжения даже при поломке одного канала, что критично для атомных электростанций или ТЭЦ с непрерывным циклом работы.
- Широкополосное входное напряжение: Поддержка 85–264 В АС позволяет WESTINGHOUSE 5X00058G01 работать в сетях с нестабильным напряжением (например, на объектах в регионах с перегрузкой электросети) или в разных странах (с разными стандартами напряжения), без необходимости ручной перестройки.
- Низкий уровень пульсаций и высокая точность: Уровень пульсаций ≤50 мВpp и точность ±1 % гарантируют стабильную работу чувствительных компонентов DCS — например, аналоговых модулей измерения вибрации турбины, где даже небольшие искажения сигнала могут привести к ошибкам диагностики.
- Комплексная защита оборудования: Совокупность функций защиты (от перегрузки, короткого замыкания, перегрева) предотвращает повреждение как самого модуля, так и подключенных компонентов DCS. Например, при коротком замыкании в цепи модуля I/O WESTINGHOUSE 5X00058G01 быстро отключается, не допуская пожара или выхода контроллера из строя.
- Детальная диагностика и индикация: Индикаторы состояния (LED) и передача диагностических данных в DCS позволяют операторам в реальном времени отслеживать параметры модуля (напряжение, температура, режим работы) — это помогает заранее выявлять аномалии (например, приближение к критической температуре) и планировать обслуживание.
Примеры применения в отраслях
WESTINGHOUSE 5X00058G01 широко используется в энергетических объектах для питания DCS Westinghouse Ovation:
- Атомные электростанции: В системах контроля реакторных установок — WESTINGHOUSE 5X00058G01 питает контроллеры защиты реактора и модули I/O для сбора данных от датчиков уровня воды и температуры. Двойная резервировка гарантирует, что при отказе одного канала питания система защиты не отключается, предотвращая нештатное состояние реактора.
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках мощностью 1000 МВт — модуль питания обеспечивает работу контроллера турбины и модулей аналоговых входов (для измерения давления пара). Низкий уровень пульсаций предотвращает искажения сигналов от датчиков, поддерживая стабильную регулировку скорости турбины.
- Гидроэлектростанции (ГЭС): В системах управления гидротурбинами — WESTINGHOUSE 5X00058G01 питает модули коммуникации (для передачи данных в SCADA) и датчики положения ворот турбины. Широкополосное входное напряжение позволяет модулю работать стабильно даже при колебаниях напряжения в пиковые часы энергопотребления.
- Распределительные подстанции: В системах защиты трансформаторов высокого напряжения — модуль питания обеспечивает работу реле защиты и модулей цифровых входов (для сбора сигналов от датчиков тока). Защитные функции предотвращают повреждение реле при коротком замыкании в цепи.
Сравнение с конкурентами
Сравним WESTINGHOUSE 5X00058G01 с аналогичными AC/DC блоками питания для DCS Siemens SITOP PSU6EP1436-3BA10 и ABB CP-E 24/10:
| Параметр | WESTINGHOUSE 5X00058G01 | Siemens SITOP PSU6EP1436-3BA10 | ABB CP-E 24/10 |
|---|---|---|---|
| Входной диапазон АС | 85–264 В | 120–230 В | 85–264 В |
| Выходное напряжение/ток | 24 В ДС / 10 А (10 А) | 24 В ДС / 10 А (10 А) | 24 В ДС / 10 А (10 А) |
| Режим резервирования | Двойной канал (автопереключение) | Только параллельное подключение | Только параллельное подключение |
| Уровень пульсаций | ≤50 мВpp | ≤100 мВpp | ≤70 мВpp |
| Класс безопасности | SIL 2 (IEC 61508) | SIL 1 (IEC 61508) | SIL 1 (IEC 61508) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -5 °C до +60 °C |
| MTBF (часов) | >200 000 | ~150 000 | ~160 000 |
Преимущество WESTINGHOUSE 5X00058G01 — двойной режим резервирования с автопереключением, более низкий уровень пульсаций, соответствие классу SIL 2 и лучшая устойчивость при экстремальных температурах. Для систем DCS Westinghouse Ovation в критических энергетических объектах (атомные электростанции, крупные ТЭЦ) он является не替代性 выбором, так как конкуренты не обеспечивают такого уровня надежности и соответствия стандартам безопасности.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип энергетического объекта и требования к надежности: Если вы проектируете систему для атомных электростанций, ТЭЦ >1000 МВт или объектов с требованиями SIL 2, WESTINGHOUSE 5X00058G01 — единственный подходящий вариант. Для менее критических объектов (например, небольшие ГЭС SIL 1) можно выбрать ABB CP-E 24/10.
- Проверьте совместимость с DCS: WESTINGHOUSE 5X00058G01 полностью совместим только с DCS Westinghouse Ovation. Если вы используете DCS Siemens PCS 7 или ABB Symphony Plus, выберите блоки питания соответствующих брендов (SITOP PSU или CP-E), чтобы избежать проблем с подключением.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения, холодные энергетические цеха) WESTINGHOUSE 5X00058G01 гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели.
Меры предосторожности
- Монтаж и подключение: Устанавливайте WESTINGHOUSE 5X00058G01 только сертифицированными инженерами Westinghouse, следуя руководству по эксплуатации (доступно на WESTINGHOUSE 5X00058G01) — строго соблюдайте полярность подключения (АС — к входу, ПС — к выходу), неправильная подключение приведет к перманентному повреждению модуля и DCS.
- Электробезопасность: Отключите основное питание перед обслуживанием или заменой модуля — входное напряжение 264 В АС представляет смертельную опасность. Используйте тестер для проверки отсутствия напряжения на входах и выходах перед разборкой.
- Периодическая проверка: Ежегодно измеряйте выходное напряжение и уровень пульсаций с помощью цифрового мультиметра — превышение напряжения >24,24 В или пульсаций >70 мВpp свидетельствует о деградации компонентов и требует замены модуля.
- Охлаждение и монтаж: Обеспечьте достаточное пространство вокруг модуля (не менее 50 мм с каждой стороны) для естественной конвекции — перегрев может привести к отключению WESTINGHOUSE 5X00058G01 и остановке DCS. Не монтируйте модуль рядом с мощными нагревыми элементами (например, трансформаторами) или в зонах с прямым солнечным освещением.
