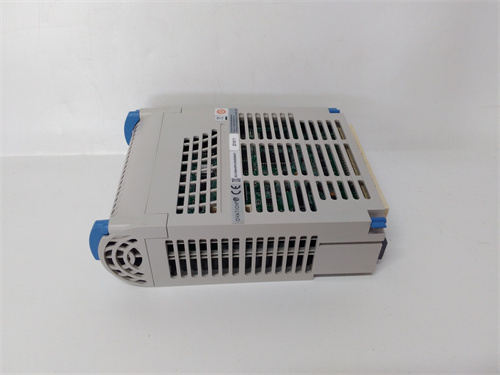

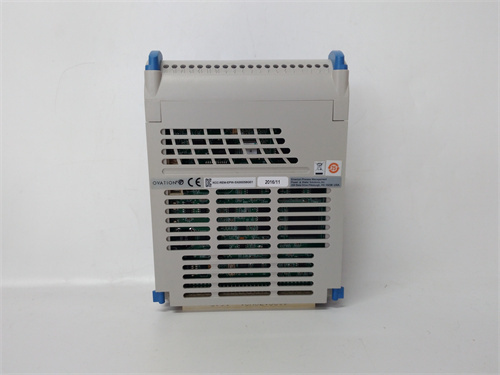

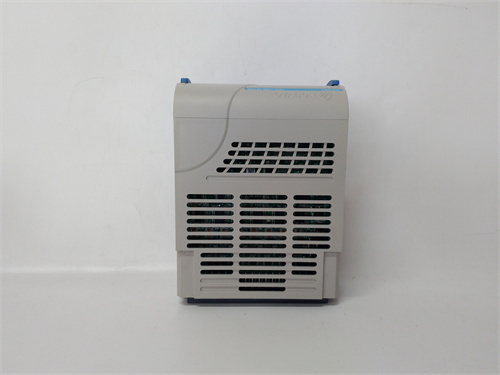

Name: WESTINGHOUSE 5X00058G01 - XINYEDA
Brand: WESTINGHOUSE
Price: 5899.00 RUB
Availability: InStock

Описание

Сначала представляю вам модуль цифровых входов для систем управления энергетическими установками — WESTINGHOUSE 5X00058G01; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse Electric (специалист в области энергетики и атомной промышленности) относится к серии компонентов для контроллеров Westinghouse Ovation, предназначенной для приёма дискретных сигналов от сенсоров и кнопок управления (например, сигналы о состоянии контакторов, предупреждениях аварий) — используется в атомных электростанциях (АЭС), теплоэлектростанциях (ТЭС) и гидростанциях, где надежность приёма сигналов критична для безопасной эксплуатации оборудования.

Описание продукта

WESTINGHOUSE 5X00058G01 — это 16-канальный модуль цифровых входов (DI) с электрической изоляцией каналов, разработанный для обработки сигналов типа “сухой контакт” (dry contact) и напряжённых сигналов 24 В DC. Модуль WESTINGHOUSE 5X00058G01 отличается высокой отказоустойчивостью и безопасностью — он соответствует требованиям сертификации SIL 3 (IEC 61508), что делает его подходящим для критических систем защиты (например, аварийное останавливание реактора АЭС). Каждый канал оснащён индивидуальной электрической изоляцией (250 В AC), что предотвращает распространение неисправностей — если один канал выходит из строя, остальные продолжают работать, не нарушая общий процесс.

Благодаря модульной конструкции для шасси Westinghouse Ovation WESTINGHOUSE 5X00058G01 легко интегрируется в существующие системы и совместим с другими компонентами Westinghouse (например, контроллеры Ovation 1E, модули цифровых выходов Westinghouse 5X00059G01, операторные панели Ovation HMI, системы мониторинга Westinghouse Virtual Plant) — это упрощает сборку комплексных схем управления для энергетических объектов. Особенно важно отметить, что WESTINGHOUSE 5X00058G01 поддерживает функцию “диагностики в реальном времени” — он автоматически проверяет состояние каждого канала (наличие контакта, целостность кабеля) и отправляет данные о неисправностях в контроллер, что позволяет операторам быстро устранить проблему без остановки процесса.

Также WESTINGHOUSE 5X00058G01 оснащён защитой от электромагнитных помех класса EN 61000-6-2 и устойчивостью к вибрациям (IEC 60068-2-6), что гарантирует стабильную работу в электромагнитно шумных средах (например, в турбинных залах ТЭС с крупными электродвигателями) или условиях вибраций (на гидростанциях). Все эти особенности делают WESTINGHOUSE 5X00058G01 надежным элементом для энергетических систем — он обеспечивает точный и своевременный приём сигналов, что критично для принятия решений операторов и предотвращения аварий.

Параметры продукта

Производитель: Westinghouse Electric
Модель: 5X00058G01
Тип модуля: 16-канальный модуль цифровых входов (DI) для контроллеров Westinghouse Ovation
Характеристики каналов:
- Количество каналов: 16 независимых (с индивидуальной изоляцией)
- Тип принимаемых сигналов: “Сухой контакт” (dry contact), 24 В DC (активный сигнал)
- Время отклика: ≤10 мс (на изменение состояния сигнала)
- Уровень срабатывания для 24 В DC: 18–30 В DC (логическое “1”), <5 В DC (логическое “0”)
Защитные функции:
- Изоляция: Индивидуальная электрическая изоляция 250 В AC (между каналами и заземлением)
- Защита от короткого замыкания: Токовое ограничение ≤10 мА на канал
- Защита от обратной полярности: Дiodная защита для 24 В DC сигналов
- Защита от ЭМП: EN 61000-6-2 (класс промышленной среды)
Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Ovation), допустимый диапазон 4.75–5.25 В DC
- Питание для активных сигналов: 24 В DC (внешний источник), допустимый диапазон 18–30 В DC
- Максимальное потребление тока: 200 мА (5 В DC) + 160 мА (24 В DC, при всех каналах активных)
Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 3 (IEC 61508)
ПО для конфигурации: Westinghouse Ovation System Configuration Tool (версии 3.0 и выше)

Преимущества и особенности

Сертификация SIL 3: Соответствие стандарту IEC 61508 SIL 3 делает WESTINGHOUSE 5X00058G01 подходящим для критических систем защиты — например, в АЭС он принимает сигналы о состоянии защитных барьеров реактора, где вероятность отказа должна быть ниже 10⁻⁹ на час.
Индивидуальная изоляция каналов: Изоляция 250 В AC между каналами предотвращает распространение неисправностей — если один канал повреждён (например, из-за короткого замыкания), остальные 15 продолжают работать, не останавливая систему управления.
Диагностика в реальном времени: Автоматический контроль состояния каналов позволяет быстро выявлять неисправности — например, при разрыве кабеля к кнопке аварийного останова WESTINGHOUSE 5X00058G01 сигнализирует об ошибке, и операторы заменяют кабель за 10–15 минут, не нарушая эксплуатации.
Совместимость с Westinghouse Ovation: Полная интеграция с контроллерами Ovation и ПО Ovation System Configuration Tool упрощает настройку — параметры каналов (тип сигнала, задержка) конфигурируются через графический интерфейс, не требуя написания кода.
Устойчивость к суровым условиям: Защита от ЭМП и вибраций гарантирует работу в турбинных залах ТЭС или на гидростанциях — сигналы не искажаются, и модуль не даёт ложных срабатываний при вибрациях от работы оборудования.

Случаи применения в отраслях

Атомные электростанции (АЭС): В АЭС WESTINGHOUSE 5X00058G01 принимает сигналы от датчиков состояния защитных систем реактора (например, уровень воды в активной зоне, давление в контуре). Модуль работает в соответствии с SIL 3 — при получении сигнала “авария” (открытие сухого контакта) он мгновенно передает его в контроллер Ovation, который активирует систему аварийного затопления, предотвращая перегрев реактора.
Теплоэлектростанции (ТЭС): В ТЭС WESTINGHOUSE 5X00058G01 обрабатывает сигналы от контакторов турбины (состояние “включен”/”выключен”) и кнопок операторного пульта. При отключении контакта турбины (аварийная остановка) модуль передаёт сигнал в контроллер за ≤10 мс, и оператор получает предупреждение, чтобы принять меры по восстановлению работы.
Гидростанции: На гидростанциях WESTINGHOUSE 5X00058G01 принимает сигналы от датчиков уровня воды в водохранилищах и кнопок управления воротными заслонками. Модуль устойчив к вибрациям от потока воды — при достижении критического уровня воды (>80% водохранилища) он передает сигнал в контроллер, который закрывает заслонки, предотвращая переполнение.
Кombинатная энергетика: В совмещённых теплосетевых станциях WESTINGHOUSE 5X00058G01 обрабатывает сигналы от датчиков температуры теплоносителя и аварийных кнопок на котлах. При превышении температуры >300 °C сигнал поступает в контроллер, который снижает подачу топлива, предотвращая перегрев котла и разрушение стенок.

Сравнение с конкурентами

Сравним WESTINGHOUSE 5X00058G01 с аналогичным модулем цифровых входов Siemens 6ES7421-1BL01-0AA0 (для контроллеров S7-400):

Параметр	WESTINGHOUSE 5X00058G01	Siemens 6ES7421-1BL01-0AA0
Количество каналов	16	32
Тип изоляции	Индивидуальная (250 В AC)	Групповая (250 В AC, 8 каналов)
Сертификация SIL	SIL 3	SIL 2
Время отклика	≤10 мс	≤20 мс
Совместимость	Westinghouse Ovation	Siemens S7-400/PCS 7
Устойчивость к вибрации	IEC 60068-2-6 (0.15 мм)	IEC 60068-2-6 (0.10 мм)

Как видно из таблицы, WESTINGHOUSE 5X00058G01 имеет преимущество в плане индивидуальной изоляции каналов, сертификации SIL 3, более быстрого отклика и полной совместимости с системами Westinghouse Ovation — это делает его предпочтительным для критических энергетических объектов (АЭС, крупные ТЭС), где надежность и безопасность имеют первостепенное значение. Siemens модель подходит для менее требовательных систем, но уступает по уровню защиты и адаптации к атомной промышленности.

Меры предосторожности

Установка: Монтируйте WESTINGHOUSE 5X00058G01 только в шасси Westinghouse Ovation, следуя руководству производителя — неправильное крепление может нарушить контакты с шасси и привести к нестабильной работе. Отключите питание контроллера перед монтажем, чтобы избежать короткого замыкания.
Подключение сигналов: Для “сухих контактов” используйте кабели с сечением ≥0.5 мм², для 24 В DC сигналов — ≥0.75 мм². Соблюдайте полярность при подключении активных сигналов — обратная полярность может повредить защитные диоды каналов.
Проверка изоляции: Перед запуском проверьте уровень изоляции каждого канала с помощью мультиметра — он должен быть ≥100 МОм. Низкая изоляция (например, из-за влаги) может привести к искажению сигналов и неисправностям.
Диагностика: Регулярно проверяйте состояние модуля через Westinghouse Ovation System Configuration Tool — отслеживайте количество ошибок, состояние каждого канала и уровень питания. При появлении аномалий (например, неработающий канал) проверьте кабели и сенсоры, затем замените модуль при необходимости.
Хранение: Перед установкой храните WESTINGHOUSE 5X00058G01 в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C. Не храните вблизи магнитных полей или агрессивных химикатов — это может повредить микросхемы и изоляционные компоненты.

5X00058G01
