Описание

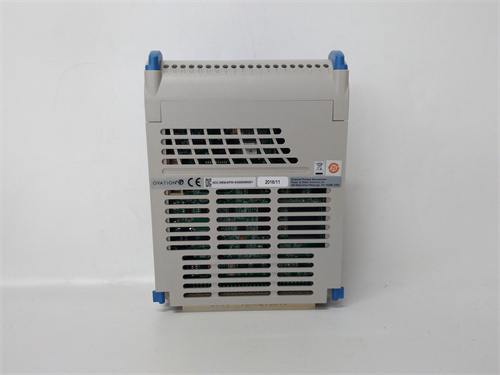

Общая информация о продукте WESTINGHOUSE 5X00058G01
Первым делом необходимо отметить, что WESTINGHOUSE 5X00058G01 — это оригинальный цифровой входной модуль для систем автоматизации Westinghouse Ovation (распределенная система контроля процессов, DCS), разработанный для надежной сбора дискретных сигналов от сенсоров безопасности, кнопок управления, контакторов и других устройств с дискретным выходом. Данный компонент критически важен для объектов с высокими требованиями к отказоустойчивости (энергетика, нефтегаз, химическая промышленность), где ошибка в сборе сигналов может привести к авариям или остановке производства. WESTINGHOUSE 5X00058G01 широко используется в ТЭС, реакторных установках и нефтеперерабатывающих заводах. Детальное описание, техническая документация и условия поставки WESTINGHOUSE 5X00058G01 доступны на официальной странице продукта: [ссылка на WESTINGHOUSE 5X00058G01] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря двойной схеме обработки сигналов и сертификации по безопасности, WESTINGHOUSE 5X00058G01 обеспечивает полную совместимость с существующими компонентами Westinghouse Ovation (например, контроллеры WESTINGHOUSE 1C31224G01, панели оператора Ovation Operator Interface) и соответствует международным нормам (IEC 61508 SIL 2, EN 61000-6-2), что делает его популярным выбором для модернизации старых цифровых модулей или комплектации новых систем на базе Ovation.
Технические параметры WESTINGHOUSE 5X00058G01
WESTINGHOUSE 5X00058G01 имеет технические характеристики, оптимизированные для надежности и точности сбора сигналов:
- Питание: Поддерживает питание от шасси контроллера Westinghouse Ovation — 5 В DC ±5% (для логики управления) и 24 В DC ±10% (для питания активных сенсоров). Токовое потребление не превышает 0,2 А (при 5 В DC) и 0,5 А (при 24 В DC), что не влияет на общую нагрузку системы.
- Количество и тип входных каналов:
- Количество каналов: 16 независимых дискретных входных канала — каждый канал может подключаться к отдельному сенсору (например, кнопка аварийного останова, датчик уровня “переполнение”), удобно для систем с множеством дискретных точек контроля;
- Тип входных сигналов: Поддерживает два режима (настраиваемые через ПО Ovation Studio):
- Активные ( sourcing): 24 В DC (ток на замыкании ≤ 10 мА, для сенсоров с выходом “PNP”);
- Пассивные (sinking): Dry contact (контактное замыкание/размыкание, для кнопок, контакторов реле).
- Характеристики обработки сигналов:
- Время реакции на изменение сигнала: ≤ 1 мс (время между изменением состояния сенсора и передачей данных в контроллер) — критически важно для систем с требованием быстрой реакции (например, аварийное останавливание турбины);
- Фильтрация помех: Настраиваемое цифровое фильтр (1–100 мс) — подавляет ложные сигналы от электромагнитных помех (приводы, трансформаторы) или вибраций;
- Диагностика каналов: Каждый канал поддерживает самодиагностику (проверка цепи на разрыв, короткое замыкание на землю или питание) — данные об ошибках передаются в контроллер в реальном времени.
- Защита и надежность:
- Электрическая изоляция: Между каналами — ≥ 1 кВ AC на 1 минуту, между каналами и землей — ≥ 2 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания;
- Защита от переvoltaжа: Каждый канал защищен туннельным диодом от кратковременных перепадов напряжения (до 60 В DC);
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах Ovation);
- Время между отказами (MTBF): ≥ 2 000 000 часов (при номинальных условиях).
- Температурный диапазон: Работает в диапазоне от -20 °C до +65 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к экстремальным условиям (арктические ТЭС, жаркие химические цеха).
- Механические параметры: Габариты 100 × 150 × 40 мм (ширина × высота × глубина), вес约 250 г, крепление в слоты шкафов Ovation через фиксирующие зажимы — соответствует габаритным требованиям системы.
Преимущества и особенности WESTINGHOUSE 5X00058G01
WESTINGHOUSE 5X00058G01 сочетает в себе уникальные преимущества, которые отличают его от аналогичных цифровых модулей:
- Сертификация IEC 61508 SIL 2: Это ключевое преимущество WESTINGHOUSE 5X00058G01 — модуль соответствует требованиям к надежности систем безопасности SIL 2, что позволяет использовать его в критических приложениях (например, системы аварийного останова реакторов), где отказ может привести к ущербу окружающей среде или угрозе жизни персонала.
- Двойная схема обработки сигналов: Каждый канал WESTINGHOUSE 5X00058G01 имеет две независимые цепи обработки сигналов — при сбое одной цепи другая продолжает передавать данные, что снижает вероятность потери сигнала до минимальных значений (≤ 1 × 10⁻⁸ отказов в час). Это критически важно для сенсоров безопасности, где пропуск аварийного сигнала недопустим.
- Полная совместимость с Westinghouse Ovation: WESTINGHOUSE 5X00058G01 автоматически распознается контроллером Ovation при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение Ovation Studio. Инженеры могут быстро назначить функции каналов (например, “датчик зоны 3”, “кнопка запуска насоса”) через графический интерфейс, сокращая время монтажа.
- Устойчивость в суровых условиях: Работоспособность в диапазоне температур -20/+65 °C и высокая электрическая изоляция (≥ 2 кВ AC) делают WESTINGHOUSE 5X00058G01 подходящим для эксплуатации в экстремальных средах — например, в нефтегазовых добывающих площадках с морской солью в воздухе или в ТЭС с высоким уровнем электромагнитных помех.
- Детальная диагностика в реальном времени: При обнаружении неполадки (например, разрыв кабеля к датчику) WESTINGHOUSE 5X00058G01 мгновенно отправляет код ошибки и местоположение неисправного канала в панель оператора Ovation. Это позволяет операторам быстро устранить проблему, предотвращая длительную остановку производства.
Примеры применения WESTINGHOUSE 5X00058G01
WESTINGHOUSE 5X00058G01 находит широкое применение в отраслях с высокими требованиями к безопасности:
- Энергетика (ТЭС с турбиной Westinghouse 501F): В теплоэлектростанциях WESTINGHOUSE 5X00058G01 собирает сигналы от 16 кнопок аварийного останова (расположенных в разных зонах ТЭС) и датчиков температуры подшипников (дискретные контакты “превышение температуры”). Двойная схема обработки сигналов гарантирует, что даже при сбое одной цепи модуля сигнал о аварии reaches контроллер WESTINGHOUSE 1C31224G01, который активирует остановку турбины за ≤ 2 секунды.
- Нефтегаз (неftepererabatyvayushchiy zavod): В заводах по переработке нефти WESTINGHOUSE 5X00058G01 подключен к датчикам газового утечки (dry contact) и контакторам насосов подачи сырья — модуль фильтрует помех от приводов компрессоров (время фильтрации 50 мс) и передает сигналы в контроллер Ovation. При обнаружении утечки газа контроллер останавливает насосы и запускает вентиляцию, предотвращая взрыв.
- Химическая промышленность (реакторная установка): В производстве кислот WESTINGHOUSE 5X00058G01 собирает сигналы от датчиков уровня жидкости в реакторе (дискретные контакты “минимальный уровень” и “максимальный уровень”) и кнопок ручного управления. Высокая электрическая изоляция (≥ 2 кВ AC) защищает модуль от перепадов напряжения, часто возникающих в цехах с агрессивными химикатами.
- Атомная энергетика (вспомогательные системы): В атомных электростанциях WESTINGHOUSE 5X00058G01 используется в системах охлаждения реактора — модуль собирает сигналы от датчиков давления воды (dry contact) и передаёт их в контроллер Ovation. Сертификация SIL 2 подтверждает, что модуль соответствует требованиям к надежности, критическим для безопасной работы атомных установок.
Подробные кейсы применения WESTINGHOUSE 5X00058G01 с описанием конкретных проектов можно найти на [ссылке на WESTINGHOUSE 5X00058G01].
Сравнение с конкурентами
WESTINGHOUSE 5X00058G01 выгодно отличается от аналогичных цифровых модулей от ведущих конкурентов (Emerson, ABB):
| Параметр сравнения | WESTINGHOUSE 5X00058G01 | Аналог Emerson (Emerson DeltaV DI 16) | Аналог ABB (ABB AC800M DI 16) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Сертификация SIL | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Схема обработки сигналов | Двойная (2 цепи на канал) | Одиночная | Двойная |
| Время реакции | ≤ 1 мс | ≤ 2 мс | ≤ 1 мс |
| Температурный диапазон | -20 °C до +65 °C | 0 °C до +60 °C | -10 °C до +60 °C |
| Совместимость с системами | Westinghouse Ovation (полная) | Emerson DeltaV (полная) | ABB 800xA (полная) |
Этот сравнение подтверждает, что WESTINGHOUSE 5X00058G01 предлагает более широкий температурный диапазон, сертификацию SIL 2 и двойную схему обработки сигналов — что делает его предпочтительным выбором для проектов на базе системы Westinghouse Ovation.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с Westinghouse Ovation: Прежде чем приобрести WESTINGHOUSE 5X00058G01, убедитесь, что он поддерживается вашей версией системы Ovation (≥ v4.5) и имеет свободный слот в шкафу контроллера. Информация о совместимости доступна в документации на [ссылке на WESTINGHOUSE 5X00058G01] или через техническую поддержку Westinghouse.
- Определите требования к SIL: Если ваша система требует сертификации SIL 2 (например, реакторные установки, атомные объекты), WESTINGHOUSE 5X00058G01 — оптимальный выбор; для систем SIL 1 можно рассмотреть более простые модели Westinghouse (например, WESTINGHOUSE 5X00059G01).
- Приобретайте оригинал: Для гарантии соответствия SIL 2 и безопасности покупайте WESTINGHOUSE 5X00058G01 только у авторизованных дилеров Westinghouse — подделки имеют одиночную схему обработки сигналов и низкую сертификацию (SIL 0), что может привести к авариям.
Предостережения
- Не используйте модуль вне систем Westinghouse Ovation: WESTINGHOUSE 5X00058G01 разработан исключительно для контроллеров Ovation — использование с системами других брендов приведет к несовместимости и потере гарантии.
- Настройте фильтрацию перед запуском: Перед началом эксплуатации настройте время фильтрации для каждого канала через Ovation Studio — слишком короткая задержка (≤ 1 мс) может привести к ложным срабатываниям, а слишком длинная (≥ 100 мс) — к задержке реакции на аварийные сигналы.
- Осуществляйте установку при отключенном питании: При монтаже или замене модуля обязательно отключите питание шкафа Ovation и систему безопасности — это предотвращает электроудар, короткое замыкание и неконтролируемое срабатывание аварийных систем.
- Регулярно проверяйте диагностику: Каждый квартал запускайте тест самодиагностики WESTINGHOUSE 5X00058G01 через Ovation Studio — это подтверждает исправность всех каналов и цепей обработки, предотвращая упущение неполадок, которые могут проявиться только при аварийной ситуации.
5X00058G01
