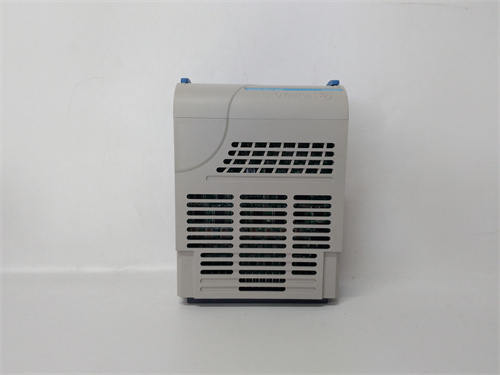

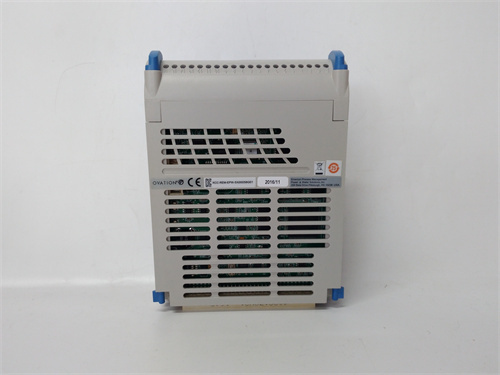

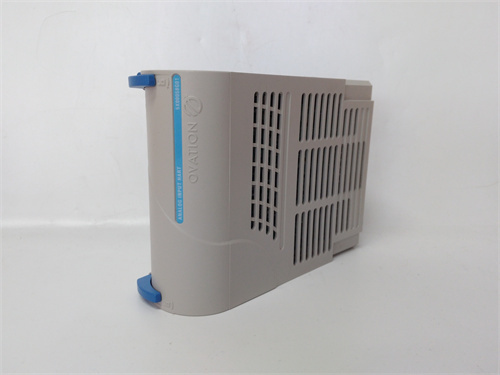

WESTINGHOUSE 5X00058G01

Технические параметры WESTINGHOUSE 5X00058G01

WESTINGHOUSE 5X00058G01 имеет технические характеристики, оптимизированные для надежности и безопасности:

Параметры цифровых выходов:
- Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси для предотвращения перекрестных помех);
- Тип выходного сигнала: Релейные выходы (Normally Open/Normally Closed) и выходы с открытыми коллекторами (Open Collector) — поддержка разных типов исполнительных механизмов;
- Диапазон напряжения питания выходов: 24 В DC ±20% (стандартное индустриальное напряжение) и 120 В AC ±10% (для мощных контакторов);
- Максимальный ток на канал:
  - Для релейных выходов: ≤ 5 А DC/2 А AC;
  - Для выходов с открытыми коллекторами: ≤ 1 А DC;
- Время отклика: ≤ 1 мс (время от получения команды от контроллера до передачи исполнителю) — быстрая реакция на аварийные события.
Защита и безопасность:
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация реле/ключа);
  - Защита от перегрева (автоматическое отключение канала при температуре > +80 °C);
  - Защита от обратного тока (диоды-запираторы на выходах с открытыми коллекторами);
  - Защита от неправильной полярности подключения (фузы на входах питания);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 9 000 000 часов (по данным Westinghouse).
Интеграция и конфигурация:
- Интерфейс с Westinghouse Ovation DCS: Встроенная шина Ovation Backplane (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: Westinghouse Ovation Configuration Studio, Westinghouse Explorer — для конфигурации типа выхода, настройки задержек и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, режим “нормально безопасного” состояния (при сбое модуля — выходы переводятся в безопасное положение).
Механические и эксплуатационные параметры:
- Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
- Вес: 约 380 г;
- Тип монтажа: Врезной в шасси Westinghouse Ovation (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 5 В DC ±10% (для логики), 24 В DC/120 В AC ±15% (для выходов) — потребляемый ток ≤ 200 мА.

Категория: Модули (Modules) Бренд: WESTINGHOUSE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте WESTINGHOUSE 5X00058G01

Первым делом необходимо отметить, что WESTINGHOUSE 5X00058G01 — это оригинальный модуль цифровых выходов (DO) для систем автоматизации Westinghouse Ovation DCS, предназначенный для передачи дискретных команд от контроллеров к исполнительным механизмам (регулирующие клапаны, контакторы, аварийные сигналы) в критических промышленных процессах (энергетика, атомная промышленность, нефтегаз). Данный компонент критически важен для отраслей с требованиями к отказоустойчивости и безопасности, так как он соответствует стандарту SIL 2 (IEC 61508), обеспечивает стабильную передачу команд и интеграцию с контроллерами Westinghouse, предотвращая ложные срабатывания и аварийные ситуации.

WESTINGHOUSE 5X00058G01 широко интегрируется в системы Westinghouse Ovation DCS, работая в паре с контроллерами WESTINGHOUSE 1C31122G01 и модулями цифровых входов WESTINGHOUSE 1C31219G01. Детальное описание, техническая документация и условия поставки WESTINGHOUSE 5X00058G01 доступны на официальной странице продукта: [ссылка на WESTINGHOUSE 5X00058G01] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам и адаптации к суровым условиям, WESTINGHOUSE 5X00058G01 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей DO Ovation или комплектации новых автоматизированных установок.

Технические параметры WESTINGHOUSE 5X00058G01

WESTINGHOUSE 5X00058G01 имеет технические характеристики, оптимизированные для надежности и безопасности:

Параметры цифровых выходов:
- Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси для предотвращения перекрестных помех);
- Тип выходного сигнала: Релейные выходы (Normally Open/Normally Closed) и выходы с открытыми коллекторами (Open Collector) — поддержка разных типов исполнительных механизмов;
- Диапазон напряжения питания выходов: 24 В DC ±20% (стандартное индустриальное напряжение) и 120 В AC ±10% (для мощных контакторов);
- Максимальный ток на канал:
  - Для релейных выходов: ≤ 5 А DC/2 А AC;
  - Для выходов с открытыми коллекторами: ≤ 1 А DC;
- Время отклика: ≤ 1 мс (время от получения команды от контроллера до передачи исполнителю) — быстрая реакция на аварийные события.
Защита и безопасность:
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация реле/ключа);
  - Защита от перегрева (автоматическое отключение канала при температуре > +80 °C);
  - Защита от обратного тока (диоды-запираторы на выходах с открытыми коллекторами);
  - Защита от неправильной полярности подключения (фузы на входах питания);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 9 000 000 часов (по данным Westinghouse).
Интеграция и конфигурация:
- Интерфейс с Westinghouse Ovation DCS: Встроенная шина Ovation Backplane (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: Westinghouse Ovation Configuration Studio, Westinghouse Explorer — для конфигурации типа выхода, настройки задержек и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, режим “нормально безопасного” состояния (при сбое модуля — выходы переводятся в безопасное положение).
Механические и эксплуатационные параметры:
- Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
- Вес: 约 380 г;
- Тип монтажа: Врезной в шасси Westinghouse Ovation (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 5 В DC ±10% (для логики), 24 В DC/120 В AC ±15% (для выходов) — потребляемый ток ≤ 200 мА.

Преимущества и особенности WESTINGHOUSE 5X00058G01

WESTINGHOUSE 5X00058G01 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DO:

Гибкость в выборе типов выходов: Поддержка релейных выходов и выходов с открытыми коллекторами делает WESTINGHOUSE 5X00058G01 универсальным для разных исполнительных механизмов. В атомной электростанции модуль использует релейные выходы для управления мощными контакторами системы охлаждения (ток 1,5 А AC) и выходы с открытыми коллекторами для сигнализации на аварийные лампы (ток 0,5 А DC) — не требуется дополнительных адаптеров.
Высокая безопасность и SIL 2: Соответствие стандарту SIL 2 и продуманная система защиты гарантируют, что WESTINGHOUSE 5X00058G01 не передаёт ложные команды. В нефтегазовой установке при неисправности одного канала модуль блокирует передачу данных и отправляет предупреждение в контроллер, предотвращая неоправданное закрытие шлюзовых клапанов и остановку трубопровода.
Полная интеграция с системой Westinghouse Ovation: WESTINGHOUSE 5X00058G01 автоматически синхронизируется с контроллером WESTINGHOUSE 1C31122G01 при запуске, конфигурация через Ovation Configuration Studio занимает не более 15 минут. Инженеры могут быстро настроить тип выхода для каждого канала (например, “DO1 — релейный выход для клапана”) и запустить тест команды, не требуя внешнего оборудования.
Устойчивость к суровым условиям: Работоспособность в диапазоне 0/+60 °C и защита EMC делают WESTINGHOUSE 5X00058G01 подходящим для влажных энергетических объектов (влажность до 90%) или пыльных нефтяных площадей — модуль продолжает стабильно передавать команды, не теряя контакта с исполнителями.
Расширенная диагностика: WESTINGHOUSE 5X00058G01 непрерывно проверяет состояние каждого выхода (ток, напряжение, состояние реле) и передаёт данные о деградации в SCADA. При износе контактов реле модуль отправляет предупреждение, операторы успевают заменить канал/модуль до полного выхода из строя, минимизируя риск аварии.

Примеры применения WESTINGHOUSE 5X00058G01

WESTINGHOUSE 5X00058G01 находит широкое применение в системах Westinghouse Ovation DCS:

Атомная электростанция (система охлаждения реактора): В АЭС WESTINGHOUSE 5X00058G01 управляет 8 аварийными воротами системы охлаждения (релейные выходы, 24 В DC, ток 2 А). При превышении температуры воды > 320 °C контроллер WESTINGHOUSE 1C31122G01 отправляет команду на открытие ворот, модуль передаёт её за 0,8 мс, обеспечивая быструю подачу охлаждающей воды и предотвращение перегрева реактора.
Теплоэлектростанция (котел ТЭС 500 МВт): В ТЭС WESTINGHOUSE 5X00058G01 использует 10 выходов с открытыми коллекторами для управления приводами дросселей подачи топлива (24 В DC, ток 0,8 А). При отклонении давления пара от номинала контроллер корректирует положение дросселей, модуль передаёт команды с точностью ±1 мс, поддерживая стабильную мощность котла.
Нефтегазовая установка (компрессорная станция): В станции WESTINGHOUSE 5X00058G01 управляет 6 контакторами компрессоров (релейные выходы, 120 В AC, ток 1,5 А) и 4 аварийными сигналами (выходы с открытыми коллекторами). При превышении давления газа > 18 МПа модуль отправляет команду на остановку компрессора и включает аварийные лампы, предотвращая разрыв трубопровода.

Сравнение с конкурентами

WESTINGHOUSE 5X00058G01 выгодно отличается от аналогичных модулей DO для DCS от ведущих конкурентов (ABB, Emerson):

Параметр сравнения	WESTINGHOUSE 5X00058G01	Аналог ABB (ABB DO810)	Аналог Emerson (Emerson A6730)
Количество каналов	16 (изолированные)	8 (изолированные)	4 (изолированные)
Типы выходов	Релейные, открытый коллектор	Релейные	Открытый коллектор
Максимальный ток (релей)	≤ 5 А DC/2 А AC	≤ 2 А DC/1 А AC	— (нет релейных выходов)
SIL сертификация	SIL 2	SIL 2	SIL 1
Совместимость	Westinghouse Ovation DCS	ABB Advant OCS	Emerson DeltaV DCS

Этот сравнение подтверждает, что WESTINGHOUSE 5X00058G01 предлагает большее количество каналов, гибкость в выборе типов выходов и поддержку более высоких токов — он превосходит конкурентов по универсальности и надежности для пользователей Westinghouse Ovation DCS, особенно в атомной и энергетической отраслях.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми DCS: WESTINGHOUSE 5X00058G01 разработан исключительно для Westinghouse Ovation DCS — использование с ABB Advant OCS или Emerson DeltaV приведет к несовместимости и невозможности передачи команд.
Не превышайте максимальный ток на канал: Для релейных выходов не подключайте нагрузки с током > 5 А DC/2 А AC, для выходов с открытыми коллекторами — > 1 А DC — перегрузка повреждает реле/ключи и отменяет гарантию.
Осуществляйте монтаж при отключенном питании: При установке или замене WESTINGHOUSE 5X00058G01 отключите питание шасси Ovation DCS (5 В DC, 24 В DC/120 В AC) — это предотвращает электроудар и повреждение внутренних цепей.
Регулярно проверяйте состояние реле: Каждый полугодие проверяйте контакты реле через Ovation Configuration Studio — износ контактов может привести к нестабильной передаче команды, что влияет на безопасность процесса.
