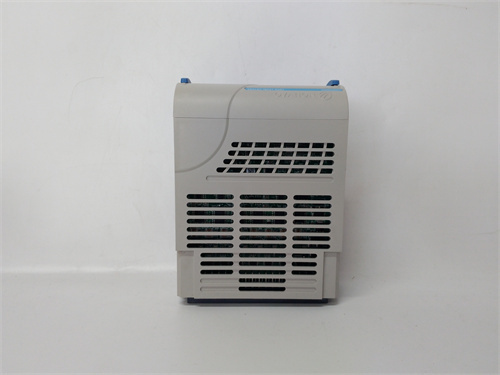

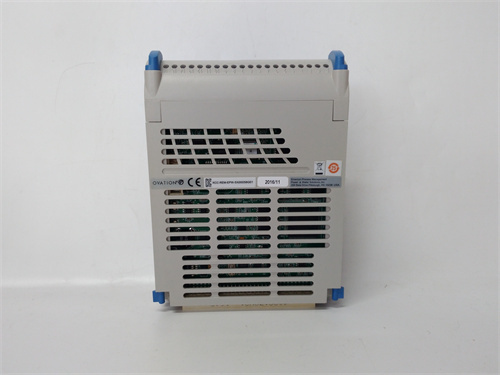

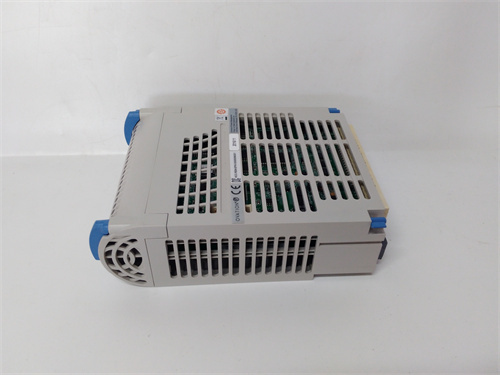

WESTINGHOUSE 5X00058G01

Описание

Общая информация о продукте WESTINGHOUSE 5X00058G01

Технические параметры WESTINGHOUSE 5X00058G01

• Параметры цифровых выходов:
  • Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси для предотвращения перекрестных помех);
  • Тип выходов: Релейные выходы (Normally Open/Normally Closed) и выходы с открытыми коллекторами (Open Collector) — поддержка разных типов исполнителей;
  • Диапазон питания выходов: 24 В DC ±20% (для сенсоров и мелких приводов) и 120 В AC ±10% (для мощных контакторов);
  • Максимальный ток на канал:
    • Релейные выходы: ≤ 5 А DC / 2 А AC;
    • Выходы с открытыми коллекторами: ≤ 1 А DC;
  • Время отклика: ≤ 1 мс (время от получения команды до передачи исполнителю) — быстрая реакция на аварийные события.
• Защита и безопасность:
  • Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к ЭМП: Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей (короткое замыкание, перегрузка, деградация реле);
    • Защита от перегрева (автоматическое отключение канала при температуре > +80 °C);
    • Защита от обратного тока (диоды-запираторы);
    • Защита от неправильной полярности (фузы на входах питания);
  • SIL-классификация: SIL 2 (IEC 61508, IEC 61511);
  • Время между отказами (MTBF): ≥ 9 000 000 часов (по данным Westinghouse).
• Интеграция и конфигурация:
  • Интерфейс с Ovation DCS: Шина Ovation Backplane (скорость передачи 100 Мбит/с);
  • Совместимое ПО: Westinghouse Ovation Configuration Studio, Westinghouse Explorer — для настройки типа выходов и мониторинга;
  • Поддерживаемые функции: Настраиваемая задержка включения/отключения (0–500 мс), онлайн-диагностика, режим “нормально безопасного” состояния (при сбое модуля выходы переводятся в безопасное положение).
• Механические и эксплуатационные параметры:
  • Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
  • Вес: 约 380 г;
  • Тип монтажа: Врезной в шасси Ovation (стандартный слот);
  • Температурный диапазон:
    • Рабочий: 0 °C до +60 °C;
    • Хранение: -40 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10% (для логики), 24 В DC/120 В AC ±15% (для выходов) — потребляемый ток ≤ 200 мА.

Преимущества и особенности WESTINGHOUSE 5X00058G01

1. Гибкость в выборе выходов: Поддержка релейных и коллекторных выходов делает WESTINGHOUSE 5X00058G01 универсальным. В атомной электростанции он управляет мощными контакторами системы охлаждения (релейные выходы, 120 В AC, ток 1,5 А) и аварийными лампами (коллекторные выходы, 24 В DC, ток 0,5 А) — без дополнительных адаптеров.
2. Высокая безопасность (SIL 2): Соответствие SIL 2 и детекция неисправностей гарантируют, что WESTINGHOUSE 5X00058G01 не передает ложные команды. В нефтегазовой установке при сбое одного канала модуль блокирует передачу данных и отправляет предупреждение, предотвращая неоправданное закрытие трубопроводов.
3. Полная интеграция с Ovation DCS: WESTINGHOUSE 5X00058G01 автоматически синхронизируется с контроллером WESTINGHOUSE 1C31122G01 при запуске. Конфигурация через Ovation Configuration Studio занимает ≤ 15 минут, а тест команд доступен онлайн — не требуется внешнее оборудование.
4. Устойчивость к суровым условиям: Работоспособность в диапазоне 0/+60 °C и защита ЭМП делают WESTINGHOUSE 5X00058G01 подходящим для влажных энергетических объектов или пыльных нефтяных площадей — модуль продолжает стабильно работать без сбоев.

Примеры применения WESTINGHOUSE 5X00058G01

• Атомная электростанция (система охлаждения реактора): Модуль управляет 8 аварийными воротами (релейные выходы, 24 В DC, ток 2 А). При превышении температуры воды > 320 °C контроллер отправляет команду, WESTINGHOUSE 5X00058G01 передаёт её за 0,8 мс, обеспечивая быструю подачу охлаждающей воды.
• Теплоэлектростанция (котел 500 МВт): Использует 10 коллекторных выходов для приводов дросселей топлива (24 В DC, ток 0,8 А). При отклонении давления пара контроллер корректирует дроссели, а модуль гарантирует точность команды с откликом ≤ 1 мс, поддерживая стабильную мощность.
• Нефтегазовая установка (компрессорная станция): Управляет 6 контакторами компрессоров (релейные выходы, 120 В AC, ток 1,5 А) и 4 аварийными сигналами. При превышении давления > 18 МПа модуль останавливает компрессор и включает сигналы, предотвращая разрыв трубопровода.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость: Убедитесь, что WESTINGHOUSE 5X00058G01 поддерживается вашей версией Ovation DCS (≥ v3.0) и контроллером WESTINGHOUSE 1C31122G01. Детали в документации на [ссылка на WESTINGHOUSE 5X00058G01].
• Оцените тип исполнителей: Если нужна работа с как релейными, так и коллекторными выходами, WESTINGHOUSE 5X00058G01 — оптимальный выбор; для специализированных задач подойдут модули с одним типом выходов.
• Приобретайте оригинал: Купайте только у авторизованных дилеров Westinghouse — подделки имеют низкий MTBF (< 5 млн часов) и не поддерживают SIL 2.

Предостережения

• Не используйте с несовместимыми DCS: WESTINGHOUSE 5X00058G01 разработан для Ovation DCS — использование с ABB/Siemens системами приведет к несовместимости.
• Не превышайте ток: Для релейных выходов не подключайте нагрузки > 5 А DC / 2 А AC — перегрузка повреждает реле.
• Монтаж при отключенном питании: Отключите шасси Ovation перед установкой — это предотвращает электроудар и повреждение модуля.
• Регулярная диагностика: Каждый полугодие проверяйте состояние реле через Ovation Explorer — износ контактов может привести к нестабильной работе.
