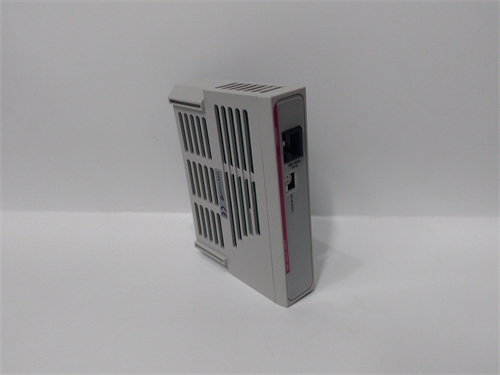

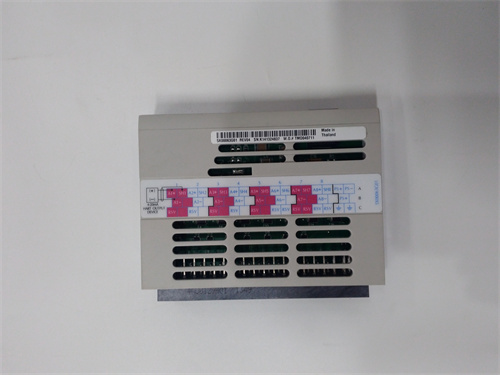

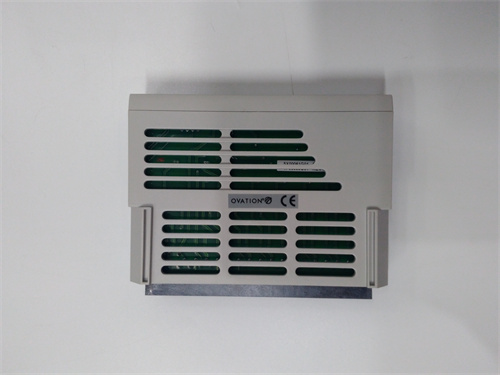

WESTINGHOUSE 5X00063G01

Технические параметры WESTINGHOUSE 5X00063G01

WESTINGHOUSE 5X00063G01 имеет технические характеристики, оптимизированные для надежности и устойчивости в энергетических системах:

Параметры цифровых входов:
- Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты);
- Диапазон напряжения питания каналов: 24 В DC ±15% (стандартное индустриальное напряжение для энергетики);
- Ток потребления на канал: ≤ 6 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1,5 мс (для считывания сигнала и передачи в контроллер Ovation DCS).
Защита и надежность:
- Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов);
  - Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,5–10 мс — снижает влияние импульсных помех от турбин и генераторов;
  - Защита от перепадов напряжения (до 60 В DC на входах);
- Время между отказами (MTBF): ≥ 8 000 000 часов (при номинальных условиях, согласно данным Westinghouse);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
Интеграция и конфигурация:
- Интерфейс с контроллером Ovation DCS: Встроенная шина Westinghouse Ovation Bus (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: Westinghouse Ovation Control Studio — для конфигурации каналов, настройки фильтров и отладки;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика состояния каналов в реальном времени.
Механические и эксплуатационные параметры:
- Габариты: 90 × 140 × 35 мм (ширина × высота × глубина);
- Вес: 约 280 г;
- Тип монтажа: Врезной в шасси Westinghouse Ovation DCS (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -10 °C до +65 °C — адаптирован к условиям турбинных холлов и шкафов управления;
  - Диапазон хранения: -40 °C до +85 °C.

Категория: Модули (Modules) Бренд: WESTINGHOUSE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте WESTINGHOUSE 5X00063G01

Первым делом необходимо отметить, что WESTINGHOUSE 5X00063G01 — это оригинальный модуль цифровых входов (DI) для систем автоматизации Westinghouse Ovation DCS, предназначенный для точного считывания дискретных сигналов от промышленных сенсоров (датчики положения клапанов, кнопки аварийного останова, индикаторы состояния оборудования) в критических энергетических и промышленных процессах. Данный компонент критически важен для отраслей с высокими требованиями к надежности и безопасности (ТЭС, АЭС, нефтегаз), так как он соответствует стандарту SIL 2 (IEC 61508), обеспечивает стабильную передачу данных и интеграцию с системой диагностики Ovation DCS, предотвращая остановку процессов из-за сбоев входных каналов.

WESTINGHOUSE 5X00063G01 широко интегрируется в системы Westinghouse Ovation DCS, работая в паре с контроллерами WESTINGHOUSE 1C31227G02 и модулями цифровых выходов WESTINGHOUSE 5X00064G01. Детальное описание, техническая документация и условия поставки WESTINGHOUSE 5X00063G01 доступны на официальной странице продукта: [ссылка на WESTINGHOUSE 5X00063G01] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по энергетическим стандартам и адаптации к суровым условиям, WESTINGHOUSE 5X00063G01 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей Ovation DCS или комплектации новых критических установок.

Технические параметры WESTINGHOUSE 5X00063G01

Параметры цифровых входов:
- Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты);
- Диапазон напряжения питания каналов: 24 В DC ±15% (стандартное индустриальное напряжение для энергетики);
- Ток потребления на канал: ≤ 6 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1,5 мс (для считывания сигнала и передачи в контроллер Ovation DCS).
Защита и надежность:
- Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов);
  - Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,5–10 мс — снижает влияние импульсных помех от турбин и генераторов;
  - Защита от перепадов напряжения (до 60 В DC на входах);
- Время между отказами (MTBF): ≥ 8 000 000 часов (при номинальных условиях, согласно данным Westinghouse);
- SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
Интеграция и конфигурация:
- Интерфейс с контроллером Ovation DCS: Встроенная шина Westinghouse Ovation Bus (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: Westinghouse Ovation Control Studio — для конфигурации каналов, настройки фильтров и отладки;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика состояния каналов в реальном времени.
Механические и эксплуатационные параметры:
- Габариты: 90 × 140 × 35 мм (ширина × высота × глубина);
- Вес: 约 280 г;
- Тип монтажа: Врезной в шасси Westinghouse Ovation DCS (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -10 °C до +65 °C — адаптирован к условиям турбинных холлов и шкафов управления;
  - Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности WESTINGHOUSE 5X00063G01

WESTINGHOUSE 5X00063G01 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DI:

Адаптация к энергетическим условиям: WESTINGHOUSE 5X00063G01 разработан специально для работы в турбинных холлах и энергетических шкафах — устойчивость к вибрациям (до 5 г) и высоким температурам (+65 °C) позволяет ему работать без сбоев в условиях, где стандартные модули не выдерживают нагрузки. В ТЭС это критично, так как вибрации турбины не искажают сигналы датчиков положения клапанов, обеспечивая точный контроль подачи пара.
Групповая изоляция и SIL 2: 4 группы изолированных каналов и сертификация SIL 2 гарантируют безопасность работы в системах безопасности. В АЭС WESTINGHOUSE 5X00063G01 считывает сигналы от датчиков уровня воды в системе охлаждения — если одна группа выходит из строя, остальные 12 каналов продолжают передавать данные, не останавливая процесс регулирования уровня воды и предотвращая перегрев реактора.
Полная интеграция с Westinghouse Ovation DCS: WESTINGHOUSE 5X00063G01 автоматически синхронизируется с контроллером 1C31227G02, конфигурация через Ovation Control Studio занимает не более 15 минут. Инженеры могут быстро назначить функцию каждому каналу (например, “DI1 — датчик положения клапана №2 турбины”) и настроить фильтры под тип сенсора, без необходимости дополнительных адаптеров.
Эффективная фильтрация помех: Встроенный фильтр с настройкой 0,5–10 мс подавляет помехи от электромагнитного поля турбин и генераторов. В нефтегазовой установке WESTINGHOUSE 5X00063G01 считывает сигналы от датчиков наличия газа — фильтр на частоте 1 мс устраняет ложные сигналы, гарантируя правильную работу системы аварийного закрытия клапанов.
Расширенная диагностика: Модуль непрерывно отслеживает состояние каждого канала и передаёт данные о деградации контактов или обрыве кабеля в SCADA. При обнаружении проблем с датчиком WESTINGHOUSE 5X00063G01 отправляет мгновенное предупреждение, операторы быстро устраняют неполадку (замена кабеля), минимизируя время простоя энергетического оборудования.

Примеры применения WESTINGHOUSE 5X00063G01

WESTINGHOUSE 5X00063G01 находит широкое применение в системах Westinghouse Ovation DCS:

Теплоэлектростанция (800 МВт, углеводовоздушная турбина): В ТЭС WESTINGHOUSE 5X00063G01 считывает сигналы от 12 датчиков положения турбинных клапанов и 4 кнопок аварийного останова. При неисправном положении клапана (> 3% от заданного) модуль передаёт сигнал в контроллер 1C31227G02 за 1,2 мс, который корректирует подачу пара, предотвращая перегрузку турбины и повреждение силовых блоков.
Атомная электростанция (1200 МВт, реактор ВВЭР): В АЭС WESTINGHOUSE 5X00063G01 используется в системе безопасности реактора — модуль считывает сигналы от 8 датчиков давления в системе охлаждения и 4 предохранительных устройств. Соответствие SIL 2 гарантирует, что сигналы передаются без задержек, контроллер запускает аварийное охлаждение при превышении давления > 15 МПа.
Нефтегазовая установка (компрессорная станция): В компрессорной станции WESTINGHOUSE 5X00063G01 считывает сигналы от 10 датчиков положения шлюзовых клапанов и 2 индикаторов состояния компрессоров. Фильтры модуля подавляют помехи от работающих компрессоров, сигналы передаются в контроллер без искажений — это позволяет операторам быстро реагировать на отклонения, предотвращая утечку газа.

Сравнение с конкурентами

WESTINGHOUSE 5X00063G01 выгодно отличается от аналогичных модулей DI для энергетических DCS от ведущих конкурентов (ABB, GE):

Параметр сравнения	WESTINGHOUSE 5X00063G01	Аналог ABB (ABB D685A1156U01)	Аналог GE (GE IS230TCISH6C — DI-функция)
Количество каналов	16 (4 группы изоляции)	16 (4 группы изоляции)	8 (2 группы изоляции)
Время отклика	≤ 1,5 мс	≤ 0,5 мс	≤ 1 мс
SIL сертификация	SIL 2	SIL 2	SIL 1
Температурный диапазон	-10 °C до +65 °C	-10 °C до +65 °C	0 °C до +60 °C
Совместимость	Westinghouse Ovation DCS	ABB Symphony Plus	GE Mark VIe

Этот сравнение подтверждает, что WESTINGHOUSE 5X00063G01 предлагает баланс между количеством каналов, стабильностью и совместимостью с системами Westinghouse Ovation DCS. Для существующих пользователей Westinghouse он превосходит конкурентов по адаптации к энергетическим условиям и интеграции с уже установленным оборудованием.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми DCS: WESTINGHOUSE 5X00063G01 разработан исключительно для Westinghouse Ovation DCS — использование с DCS ABB Symphony Plus или GE Mark VIe приведет к несовместимости и невозможности передачи сигналов.
Настройте фильтры под тип сенсора: Для сенсоров в условиях сильных вибраций (турбинные датчики) используйте фильтр ≥ 1 мс — слишком низкий фильтр (< 0,5 мс) может вызвать ложные сигналы; для статических сенсоров (кнопки) используйте фильтр 5–10 мс.
Осуществляйте монтаж при отключенном питании: При установке или замене WESTINGHOUSE 5X00063G01 полностью отключите питание шасси Ovation DCS и разрядите конденсаторы — это предотвращает электроудар и повреждение контактов модуля.
Регулярно проверяйте состояние каналов: Каждый месяц проверяйте работоспособность каналов через Ovation Control Studio — неисправные каналы могут привести к неправильной обработке сигналов, что влияет на безопасность работы турбины или генератора.
