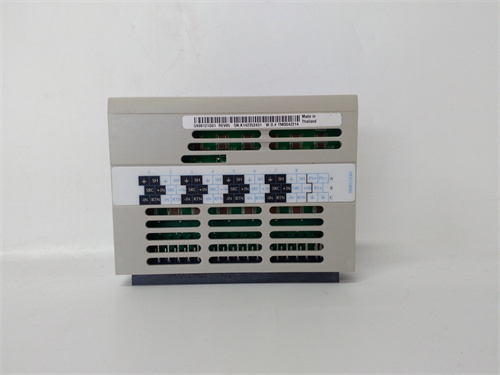

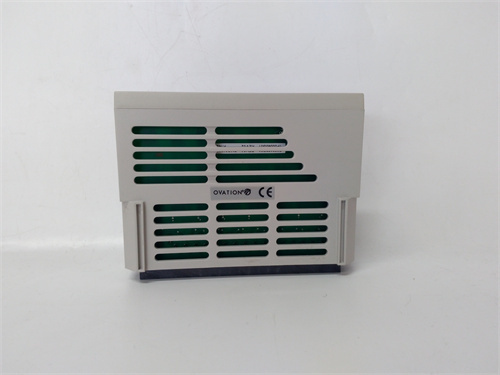

WESTINGHOUSE 5X00121G01

Описание

Общая информация о продукте WESTINGHOUSE 5X00121G01

Технические параметры WESTINGHOUSE 5X00121G01

• Параметры преобразования напряжения:
  • Тип модуля: Изолированный много выходной AC/DC-конвертер (специально для Ovation DCS);
  • Диапазон входного напряжения: 100–240 В AC (однофазное) / 110–340 В DC (альтернативный вход) — универсально для разных типов электроснабжения энергетических объектов;
  • Выходные напряжения (фиксированные, регулируемые):
    • Канал 1 (для контроллеров Ovation): 5 В DC ±0,5% (максимальный ток 10 А) — питание логики контроллеров и сенсорной электроники;
    • Канал 2 (для модулей I/O): 24 В DC ±1% (Максимальный ток 8 А) — питание модулей DI/DO, AI/AO Ovation;
    • Канал 3 (для аварийной системы): 24 В DC ±1% (Максимальный ток 5 А) — отдельный канал для питания предохранительных устройств (кнопки аварийного останова, системы сигнализации);
  • Максимальная общая выходная мощность: 300 Вт — достаточна для питания полного комплекта шасси Ovation (1 контроллер + 8–10 модулей I/O + система аварийного сигнала).
• Эффективность и защита:
  • Эффективность преобразования: ≥ 88% (при нагрузке 50%–100%) — низкие тепловые потери, поддерживается естественная конвекция или встроенный вентилятор с регулируемой скоростью;

    – 纹波 напряжения на выходе: ≤ 15 мВpp (для 5 В DC) / ≤ 25 мВpp (для 24 В DC) — не искажает сигналы аналоговых модулей I/O и контроллеров;

  • Защитные функции:
    • Защита от короткого замыкания (автоматическое отключение канала, восстановление после устранения неполадки);
    • Защита от перегрузки (ограничение тока до 115% номинального);
    • Защита от перегрева (отключение при температуре корпуса > +80 °C);
    • Защита от нестабильного входного напряжения (автоматическое регулирование в диапазоне 100–240 В AC);
    • Защита от обратного тока (предотвращает повреждение модуля при неправильном подключении питания).
• Надежность и интеграция:
  • Электрическая изоляция: Между входом и выходами — ≥ 3 кВ AC (1 минута), между выходными каналами — ≥ 2 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Время между отказами (MTBF): ≥ 7 500 000 часов (при номинальных условиях, согласно данным Westinghouse);
  • Диагностический интерфейс: RS-485 — для передачи данных о состоянии (температура, выходной ток, наличие ошибок) в контроллер Ovation и SCADA.
• Механические и эксплуатационные параметры:
  • Габариты: 180 × 150 × 60 мм (ширина × высота × глубина);
  • Вес: 约 1,2 кг;
  • Тип монтажа: Врезной в шасси Westinghouse Ovation DCS (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -10 °C до +65 °C — адаптирован к условиям турбинных холлов и шкафов управления;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности WESTINGHOUSE 5X00121G01

1. Отдельный канал для аварийной системы: Канал 24 В DC (5 А) предназначен исключительно для питания предохранительных устройств — это гарантирует, что даже при перегрузке каналов для контроллеров/модулей I/O, система аварийного останова продолжает работать. В атомной электростанции это критично, так как при аварии WESTINGHOUSE 5X00121G01 обеспечивает питание кнопок аварийного останова и сигнализации, позволяя операторам быстро реагировать.
2. Поддержка двух типов входного питания (AC/DC): Возможность подключения как AC (100–240 В), так и DC (110–340 В) делает WESTINGHOUSE 5X00121G01 универсальным для энергетических объектов с резервным DC-питанием (например, ТЭС с батарейными установками). При отключении AC-питания модуль автоматически переключается на DC, не прерывая работу Ovation DCS.
3. Полная интеграция с Westinghouse Ovation DCS: WESTINGHOUSE 5X00121G01 автоматически синхронизируется с контроллером Ovation через RS-485, передавая данные о состоянии в SCADA. При обнаружении перегрузки или перегрева операторы получают мгновенное предупреждение на панели управления, что позволяет быстро устранить неполадку (например, уменьшить нагрузку на канал 24 В DC).
4. Соответствие стандарту SIL 2: Модуль сертифицирован по IEC 61508 (SIL 2), что подтверждает его надежность для систем безопасности энергетических установок. В ТЭС это означает, что WESTINGHOUSE 5X00121G01 может использоваться в цепях безопасности котла или турбины, где отказ модуля может привести к серьезным последствиям.
5. Устойчивость к суровым условиям: Работоспособность в диапазоне -10/+65 °C и защита EMC класса EN 61000-6-4 делают модуль подходящим для жарких турбинных холлов (температура +60 °C) или холодных энергетических объектов в северных регионах (температура -5 °C) — он не теряет стабильности и продолжает питать оборудование без сбоев.

Примеры применения WESTINGHOUSE 5X00121G01

• Теплоэлектростанция (600 МВт, углеводовоздушная турбина): В ТЭС WESTINGHOUSE 5X00121G01 питает шасси Ovation с контроллером 1C31227G01, 8 модулями I/O (4 AI, 3 DI, 1 DO) и систему аварийного сигнала. Канал 5 В DC питит контроллер, канал 24 В DC (8 А) — модули I/O, а канал 24 В DC (5 А) — 10 кнопок аварийного останова. При отключении основного AC-питания модуль переключается на DC-баттерию, поддерживая работу системы 4 часа, операторы успевают выполнить плавную остановку турбины.
• Атомная электростанция (1000 МВт, реактор ВВЭР): В АЭС WESTINGHOUSE 5X00121G01 используется в системе безопасности реактора — модуль питает 2 контроллера Ovation (канал 5 В DC) и 6 предохранительных устройств (канал 24 В DC для аварийной системы). Соответствие SIL 2 гарантирует, что при отказе одного канала питания другой продолжает работать, предотвращая отключение системы безопасности.
• Гидроэлектростанция (300 МВт, гидротурбина): В ГЭС WESTINGHOUSE 5X00121G01 питает шасси Ovation, отвечающее за контроль уровня воды в водоемах и скорости гидротурбины. При перепаде входного AC-напряжения с 220 В до 110 В модуль автоматически регулирует выход, поддерживая 5 В DC и 24 В DC в норме — контроллер продолжает регулировать скорость турбины, предотвращая превышение номинальных параметров.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Ovation DCS: Прежде чем приобрести WESTINGHOUSE 5X00121G01, убедитесь, что он поддерживается вашей версией Ovation DCS (≥ v6.0) и шасси. Информация о совместимости доступна в документации на [ссылка на WESTINGHOUSE 5X00121G01] или через техническую поддержку Westinghouse.
• Рассчитайте суммарную нагрузку каналов: Убедитесь, что суммарный ток потребителей не превышает номинальные параметры — например, если контроллер и модули I/O потребляют 7 А по 5 В DC и 6 А по 24 В DC, а аварийная система — 3 А по 24 В DC, WESTINGHOUSE 5X00121G01 подходит (резерв по току гарантирует стабильность).
• Приобретайте оригинал: Для гарантии соответствия SIL 2 и совместимости с Ovation DCS покупайте WESTINGHOUSE 5X00121G01 только у авторизованных дилеров Westinghouse — подделки не имеют SIL-сертификации, MTBF ≤ 3 млн часов и могут привести к авариям на энергетических объектах.

Предостережения

• Не используйте с несовместимыми DCS: WESTINGHOUSE 5X00121G01 разработан исключительно для Westinghouse Ovation DCS — использование с DCS GE Mark VIe или ABB Symphony Plus приведет к несовместимости шасси и повреждению модулей I/O.
• Подключайте аварийную систему только к отдельному каналу: Не подключайте предохранительные устройства к каналам для контроллеров/модулей I/O — это нарушит безопасность системы, и при перегрузке канал может отключиться, лишая аварийной системы питания.
• Осуществляйте монтаж при отключенном питании: При установке или замене WESTINGHOUSE 5X00121G01 полностью отключите входное электроснабжение шасси Ovation — это предотвращает электроудар и повреждение внутренних компонентов модуля.
• Регулярно проверяйте состояние через SCADA: Каждый месяц проверяйте данные о температуре, выходном токе и состоянии каналов через SCADA Ovation — при превышении температуры > +75 °C или тока > 110% номинального проверьте нагрузку и устраните неполадку немедленно.

5X00121G01
