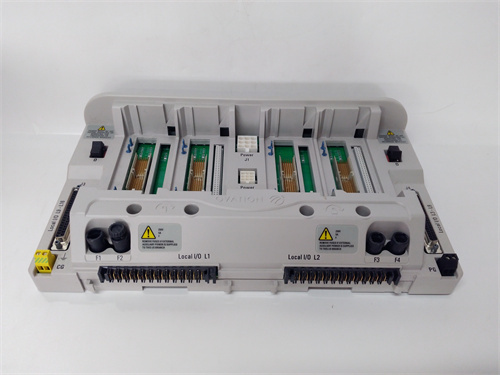

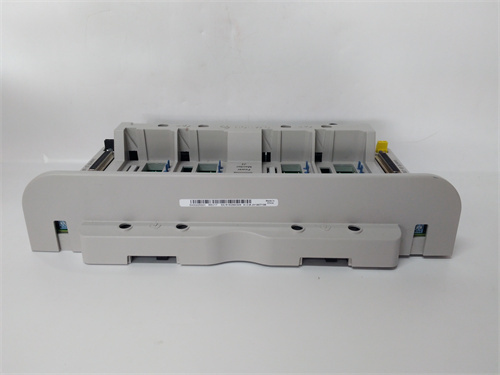

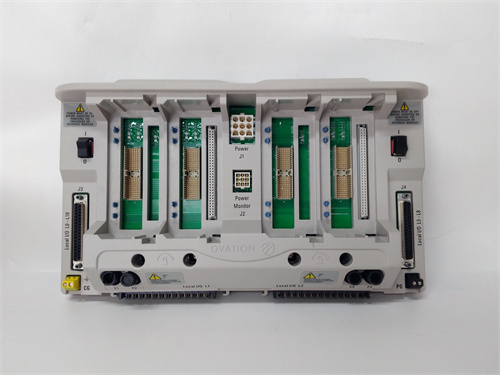

Name: WESTINGHOUSE 5X00225G01 - XINYEDA
Brand: WESTINGHOUSE
Price: 5999.00 RUB
Availability: InStock

Описание

Сначала представляю вам модуль аналоговых входов для систем управления критическими энергетическими процессами — WESTINGHOUSE 5X00225G01; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse Electric (специалист в области атомной энергетики и крупных энергетических установок) относится к серии компонентов для контроллеров Westinghouse Ovation, предназначенной для точного приёма аналоговых сигналов от сенсоров (давления, температуры, уровня жидкости) — используется в атомных электростанциях (АЭС), теплоэлектростанциях (ТЭС) и гидростанциях, где высокая точность измерений и безопасность являются приоритетами.

Описание продукта

WESTINGHOUSE 5X00225G01 — это 8-канальный модуль аналоговых входов (AI) с индивидуальной электрической изоляцией каналов, разработанный для обработки сигналов типа 4–20 мА DC (стандартный индустриальный сигнал) и 0–10 В DC (для некоторых специализированных сенсоров). Модуль WESTINGHOUSE 5X00225G01 отличается исключительной точностью и стабильностью — он обеспечивает точность измерения ±0.05% от полного диапазона и линейность ≤±0.02%, что критично для сенсоров в АЭС (например, датчики уровня воды в реакторной активной зоне или давления в теплоносительных контурах), где ошибка в измерениях может привести к серьезным авариям.

Благодаря модульной конструкции для шасси Westinghouse Ovation WESTINGHOUSE 5X00225G01 легко интегрируется в существующие системы и совместим с другими компонентами Westinghouse (например, контроллеры Ovation 1E, модули аналоговых выходов Westinghouse 5X00226G01, операторные панели Ovation HMI, системы мониторинга Westinghouse Virtual Plant) — это упрощает сборку комплексных схем сбора данных, где сигналы от десятков сенсоров одновременно обрабатываются и передаются в контроллер для анализа. Особенно важно отметить, что WESTINGHOUSE 5X00225G01 соответствует требованиям сертификации SIL 3 (IEC 61508) — это подтверждает его надежность для использования в системах защиты реакторов АЭС, где вероятность отказа модуля должна быть ниже 10⁻⁹ на час.

Каждый канал WESTINGHOUSE 5X00225G01 оснащён индивидуальной электрической изоляцией (1500 В AC между каналами и заземлением), что предотвращает распространение неисправностей и искажений сигналов от соседних каналов — например, если один канал受到 помехами от трансформатора, остальные 7 продолжают передавать точные данные. Также модуль поддерживает функцию «диагностики в реальном времени» — он автоматически проверяет состояние каждого канала (нарушение связи с сенсором, снижение уровня изоляции, перегрев) и отправляет сигналы об ошибках в контроллер, позволяя операторам быстро устранить проблему без остановки процесса. Все эти особенности делают WESTINGHOUSE 5X00225G01 ключевым элементом для безопасного управления энергетическими объектами — он гарантирует, что контроллер получает наиболее точные данные о состоянии процессов, что критично для принятия своевременных решений.

Параметры продукта

Производитель: Westinghouse Electric
Модель: 5X00225G01
Тип модуля: 8-канальный модуль аналоговых входов (AI) для контроллеров Westinghouse Ovation
Характеристики сигналов:
- Поддерживаемые типы сигналов: 4–20 мА DC (токовой сигнал), 0–10 В DC (напряжевой сигнал)
- Количество каналов: 8 (индивидуально изолированные)
- Диапазон измерения (для 4–20 мА): 0–100% сигнала (соответствует 0–полному диапазону сенсора)
- Точность: ±0.05% от полного диапазона (при температуре 25 °C ±5 °C)
- Линейность: ≤±0.02% от полного диапазона
- Разрешение: 16 бит (для 4–20 мА)
- Время отклика: ≤50 мс (на изменение сигнала на 100% диапазона)
Защитные функции:
- Изоляция: Индивидуальная электрическая изоляция 1500 В AC (между каналами, каналами и заземлением)
- Защита от переvoltaжа: Максимальное входное напряжение 30 В DC (для 0–10 В каналов)
- Защита от короткого замыкания: Токовое ограничение ≤30 мА (для 4–20 мА каналов)
- Защита от электромагнитных помех (EMC): EN 61000-6-2 (класс промышленной среды)
Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Westinghouse Ovation), допустимый диапазон 4.75–5.25 В DC
- Потребление тока: ≤150 мА (при работе всех 8 каналов)
Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 3 (IEC 61508)
ПО для конфигурации: Westinghouse Ovation System Configuration Tool (версии 4.0 и выше)

Преимущества и особенности

Высокая точность и линейность: Точность ±0.05% и линейность ≤±0.02% делают WESTINGHOUSE 5X00225G01 идеальным для критических сенсоров — в АЭС, например, датчик уровня воды в реакторе с диапазоном 0–10 м передаёт сигнал 4–20 мА, и модуль преобразует его в значение с ошибкой ≤0.5 мм, что гарантирует точное управление уровнем теплоносителя.
Индивидуальная изоляция каналов: Изоляция 1500 В AC между каналами предотвращает искажения сигналов и распространение неисправностей — если один канал受到 помехами от электродвигателя, остальные продолжают передавать точные данные, не нарушая общую стабильность системы.
Сертификация SIL 3: Соответствие стандарту IEC 61508 SIL 3 подтверждает высокую надежность модуля — он подходит для систем защиты реакторов АЭС, где отказ может привести к катастрофическим последствиям, и требуется максимальный уровень безопасности.
Диагностика в реальном времени: Автоматический контроль состояния каналов позволяет быстро выявлять неисправности — например, при разрыве кабеля к датчику давления WESTINGHOUSE 5X00225G01 сигнализирует об ошибке в контроллер, а не передаёт неверный сигнал (например, 0 мА), что помогает операторам отличить технический сбой от реального снижения давления.
Совместимость с Westinghouse Ovation: Полная интеграция с контроллерами Ovation и стандартное ПО упрощает настройку — инженеры конфигурируют параметры каналов (тип сигнала, диапазон измерения) через графический интерфейс, не требуя написания дополнительного кода.

Случаи применения в отраслях

Атомные электростанции (АЭС): В АЭС WESTINGHOUSE 5X00225G01 принимает сигналы от датчиков давления в теплоносительных контурах реактора (сигнал 4–20 мА). Модуль обеспечивает точность ±0.05%, что позволяет контроллеру Ovation отслеживать давление с ошибкой ≤0.01 МПа (при диапазоне 0–10 МПа). При превышении давления >10.5 МПа система автоматически снижает нагрузку на реактор, предотвращая разрыв контура.
Теплоэлектростанции (ТЭС): В ТЭС WESTINGHOUSE 5X00225G01 обрабатывает сигналы от датчиков температуры пара в турбине (сигнал 4–20 мА, соответствующий 0–600 °C). Точность модуля ±0.05% гарантирует измерение температуры с ошибкой ≤0.3 °C — при превышении температуры >590 °C контроллер снижает подачу топлива, предотвращая перегрев турбинных лопаток.
Гидростанции: На гидростанциях WESTINGHOUSE 5X00225G01 принимает сигналы от датчиков уровня воды в водохранилищах (сигнал 0–10 В DC, соответствующий 0–50 м). Линейность ≤±0.02% модуля обеспечивает измерение уровня с ошибкой ≤0.01 м — при снижении уровня <10 м контроллер закрывает воротные заслонки, предотвращая снижение производительности генератора.
Кombинатная энергетика: В совмещённых теплосетевых станциях WESTINGHOUSE 5X00225G01 обрабатывает сигналы от датчиков расхода теплоносителя (сигнал 4–20 мА). Модуль работает в условиях высоких температур (0–60 °C) и устойчив к вибрациям — при снижении расхода <5 м³/с система увеличивает подачу теплоносителя, поддерживая стабильную температуру в теплосетях.

Сравнение с конкурентами

Сравним WESTINGHOUSE 5X00225G01 с аналогичным модулем аналоговых входов Siemens 6ES7431-7KF10-0AB0 (для контроллеров S7-400):

Параметр	WESTINGHOUSE 5X00225G01	Siemens 6ES7431-7KF10-0AB0
Количество каналов	8	8
Точность	±0.05% от полного диапазона	±0.1% от полного диапазона
Линейность	≤±0.02%	≤±0.05%
Изоляция каналов	Индивидуальная (1500 В AC)	Групповая (250 В AC, 4 канала)
Сертификация SIL	SIL 3	SIL 2
Совместимость	Westinghouse Ovation	Siemens S7-400/PCS 7

Как видно из таблицы, WESTINGHOUSE 5X00225G01 имеет преимущество в плане более высокой точности, линейности, индивидуальной изоляции каналов и сертификации SIL 3 — это делает его предпочтительным для критических систем (АЭС, крупные ТЭС), где требуется максимальная точность и безопасность. Siemens модель подходит для менее требовательных приложений (например, производственные линии), но уступает по ключевым параметрам для энергетики.

Меры предосторожности

Установка: Монтируйте WESTINGHOUSE 5X00225G01 только в шасси Westinghouse Ovation, следуя руководству производителя — неправильное крепление может нарушить контакты и изоляцию, приведя к нестабильной работе. Отключите питание контроллера перед монтажем.
Подключение сенсоров: Используйте экранированные кабели категории Cat5e или выше для подключения сенсоров — экран заземлите только с стороны модуля, чтобы избежать электромагнитных помех. Для 4–20 мА сигналов соблюдайте полярность контактов (положительный/отрицательный).
Калибровка: Проводите калибровку раз в год с помощью сертифицированного эталонного устройства (например, Fluke 726 Precision Multifunction Calibrator) — проверяйте точность в нескольких точках диапазона (например, 4 мА, 12 мА, 20 мА) для сохранения ±0.05%.
Диагностика: Регулярно проверяйте состояние модуля через Westinghouse Ovation System Configuration Tool — отслеживайте уровень изоляции каналов, наличие ошибок и точность измерений. При снижении изоляции <100 МОм или появлении аномалий замените модуль немедленно.
Хранение: Перед установкой храните WESTINGHOUSE 5X00225G01 в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C. Не храните вблизи магнитных полей или агрессивных химикатов — это может повредить микросхемы и изоляционные компоненты.

5X00225G01
