5X00225G01

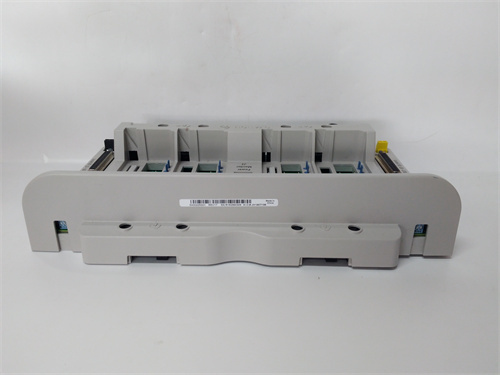

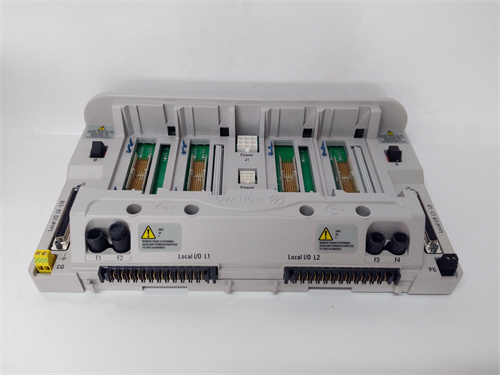

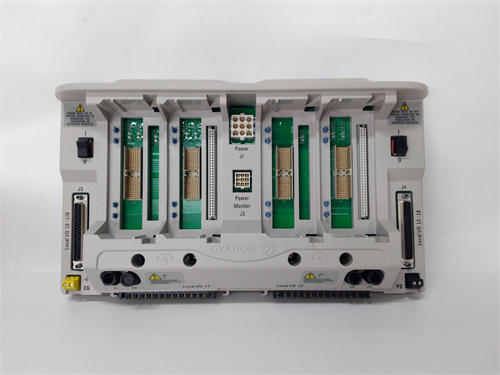

Общие сведения о продукте WESTINGHOUSE 5X00225G01
Первым ключевым компонентом в сфере промышленной автоматики и мониторинга аналоговых процессов является WESTINGHOUSE 5X00225G01 — оригинальный аналоговый входной модуль бренда Westinghouse, специализирующийся на высоконадежных решениях для энергетики, нефтегазовой и тяжелой промышленности. Ссылка на продукт WESTINGHOUSE 5X00225G01 предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам IEC 61131-2 и руководства по интеграции с системами Westinghouse Ovation (DCS) — это критически важно для инженеров при сборке ПЛС-систем, предназначенных для контроля параметров как температуры, давления или уровня жидкостей в котлах, реакторах или трубопроводах, где точность измерений напрямую влияет на безопасность и эффективность процессов. Компонент WESTINGHOUSE 5X00225G01 разработан для работы в агрессивных промышленных условиях, поэтому он обеспечивает стабильный сбор аналоговых сигналов даже при переменных температурах, электромагнитных помехах или контакте с пылью/паром.
Технические параметры WESTINGHOUSE 5X00225G01
WESTINGHOUSE 5X00225G01 имеет технические характеристики, определяющие его высокую производительность в системах сбора аналоговых данных:
- Тип модуля: Аналоговый входной модуль (АЦП) с 8 изолированными каналами — поддерживает стандартные промышленные сигналы: 4–20 мА (ток), 0–10 В (напряжение) и ±5 В (дифференциальные сигналы), что позволяет WESTINGHOUSE 5X00225G01 собирать данные от температурных, давлений, тензодатчиков и датчиков уровня.
- Разрешение АЦП: 16 бит — обеспечивает точность измерений с ошибкой не более 0,02% от полного диапазона (FS) у WESTINGHOUSE 5X00225G01, критически важно для чувствительных процессов (например, микротемпературные колебания в турбинах электростанций или контроль давления в реакторах с газовыми смесями).
- Рабочая температура: Диапазон от -40 °C до +70 °C — оптимальный для эксплуатации в открыточных площадках (добывающие скважины, компрессорные станции) и закрытых цехах с пыльностью или парогенерацией.
- Питание: Подключается к блок питания системы Westinghouse Ovation с напряжением 5 В DC (для логики АЦП) и 24 В DC (для питания входных цепей), максимальное энергопотребление — 3,8 Вт — интегрируется в стандартные питательные схемы DCS без дополнительных источников.
- Изоляция каналов: Между каналами — 500 В переменного тока (на 1 мин), между каналами и землей — 1000 В переменного тока (на 1 мин) — предотвращает перекрестные электромагнитные помехи и повреждение WESTINGHOUSE 5X00225G01 при неисправностях в цепях датчиков.
- Скорость выборки данных: 15 кадров в секунду на канал — гарантирует оперативное обновление данных в контроллер Ovation, своевременное выявление изменений параметров (например, резкое повышение давления в трубопроводе) и быструю реакцию системы.
- Защита от помех: Экранированная конструкция корпуса и фильтры сигнальных линий обеспечивают устойчивость WESTINGHOUSE 5X00225G01 к электромагнитным помехам в соответствии с стандартом EN 61000-6-2 (промышленный уровень защиты).
- Степень защиты: IP20 (для корпуса) — рекомендуется монтаж в шкафах с защитой IP54, что защищает внутренние компоненты модуля от пыли, влаги и механических повреждений.
Все детальные параметры можно найти по ссылке на WESTINGHOUSE 5X00225G01, где представлена полная техническая спецификация продукта.
Преимущества и особенности WESTINGHOUSE 5X00225G01
WESTINGHOUSE 5X00225G01 выделяется среди аналогичных аналоговых модулей благодаря уникальным преимуществам:
- Бесшовная интеграция с системами Westinghouse Ovation: Модуль полностью совместим с контроллерами Ovation и программным обеспечением Ovation Studio — WESTINGHOUSE 5X00225G01 автоматически синхронизируется с DCS, поддерживает удаленную калибровку каналов и диагностику через Ethernet, сокращая время настройки и обслуживания на 40–50% по сравнению с аналогами.
- Высокая стабильность сигналов: Встроенный температурный компенсатор (погрешность ≤0,005% FS/°C) и низкошумный усилитель гарантируют сохранение точности WESTINGHOUSE 5X00225G01 даже при колебаниях окружающей температуры (от -40 °C до +70 °C) — критически важно для процессов, где отклонения в 0,1 °C или 0,1 кПа могут привести к авариям.
- Функции самодиагностики: Модуль регулярно проверяет состояние входных цепей (на наличие обрывов, коротких замыканий или перегрузок) и генерирует сигналы об ошибке в контроллер Ovation — операторы могут быстро локализовать неполадки в WESTINGHOUSE 5X00225G01 или подключенных датчиках через интерфейс DCS, предотвращая «слепые» зоны в мониторинге.
- Компактный дизайн и расширяемость: Низкая высота корпуса (100 мм) позволяет монтировать WESTINGHOUSE 5X00225G01 на стандартные рейки DIN в шкафах с ограниченным пространством. Также модуль поддерживает параллельное подключение нескольких экземпляров к одному контроллеру Ovation, что позволяет расширять количество аналоговых входов при росте потребностей системы.
Примеры применения WESTINGHOUSE 5X00225G01 в различных отраслях
WESTINGHOUSE 5X00225G01 широко используется в отраслях, где требуется точный сбор аналоговых данных критических процессов:
- Энергетика: В теплоэлектростанциях WESTINGHOUSE 5X00225G01 собирает данные о температуре пара в котлах (через Pt100 RTD) и давлении масла в турбинах (через датчики 4–20 мА) — передавая информацию в контроллер Ovation, модуль помогает регулировать подачу топлива и охлаждающей воды, поддерживая оптимальный КПД котла (до 92%) и предотвращая перегрев турбинных подшипников.
- Нефтегазовая промышленность: В добывающих площадках WESTINGHOUSE 5X00225G01 измеряет уровень нефти в резервуарах (через гидростатические датчики 0–10 В) и давление газа в компрессорах (через датчики 4–20 мА) — при превышении уровня нефти или давления модуль отправляет сигнал предупреждения, позволяя операторам своевременно регулировать процессы и предотвратить переполнение или разрыв оборудования.
- Химическая промышленность: В реакторных установках WESTINGHOUSE 5X00225G01 мониторит pH реакционных смесей (через дифференциальные датчики ±5 В) и температуру реакции (через термопары K-тип) — поддерживает стабильность процесса, гарантируя качество конечного продукта (например, полимера с заданной молекулярной массой) и соответствие стандартам GMP.
- Металлургия: В сталелитейных заводах WESTINGHOUSE 5X00225G01 считывает температуру расплавленного металла в ковшах (через термопары B-тип) и деформации прокатных станков (через тензодатчики 4–20 мА) — гарантирует точность выплавки и прокатки, предотвращая брак из-за неправильной температуры или перегрузки станков.
Сравнение WESTINGHOUSE 5X00225G01 с конкурентами
Для наглядности преимуществ WESTINGHOUSE 5X00225G01 сравним его с аналогичными аналоговыми модулями — Module NN (бренд D) и Module OO (бренд E):
| Параметр | WESTINGHOUSE 5X00225G01 | Module NN (бренд D) | Module OO (бренд E) |
|---|---|---|---|
| Разрешение АЦП | 16 бит | 14 бит | 15 бит |
| Точность измерений | ≤ 0,02% FS | ≤ 0,05% FS | ≤ 0,03% FS |
| Скорость выборки | 15 кадров/с | 10 кадров/с | 12 кадров/с |
| Рабочая температура | -40 °C / +70 °C | -30 °C / +65 °C | -25 °C / +60 °C |
| Срок службы | 15–20 лет | 8–10 лет | 10–12 лет |
Как видно из таблицы, WESTINGHOUSE 5X00225G01 превосходит конкурентов по разрешению АЦП, точности измерений, скорости выборки данных и диапазону рабочих температур — становится предпочтительным выбором для критических систем мониторинга аналоговых параметров.
Советы по выбору и предостережения при использовании WESTINGHOUSE 5X00225G01
Советы по выбору
- Определите тип сигналов датчиков: Перед покупкой WESTINGHOUSE 5X00225G01 уточните тип сигналов от ваших датчиков (4–20 мА, 0–10 В или ±5 В) — модуль поддерживает все основные промышленные типы, что делает его универсальным. Проверяйте совместимость с конкретными моделями датчиков через ссылку на WESTINGHOUSE 5X00225G01.
- Учтите требования к скорости и точности: Если вам нужно быстрое обновление данных (например, мониторинг вибрации или давления в турбинах), WESTINGHOUSE 5X00225G01 с скоростью выборки 15 кадров/с — идеальный выбор; для менее динамичных процессов (например, уровень воды в резервуарах) он также гарантирует стабильную работу с максимальной точностью.
- Планируйте монтаж и калибровку: Монтируйте WESTINGHOUSE 5X00225G01 на рейку DIN в шкафу с защитой IP54, оставляя 5–10 мм свободного пространства вокруг для охлаждения. Для поддержания точности планируйте годовую калибровку с использованием стандартных сигнальных генераторов (сертифицированных по IEC 60730).
Предостережения
- Не превышайте пределы входных сигналов: Эксплуатация WESTINGHOUSE 5X00225G01 с сигналами выше 10 В, ниже -5 В или выше 20 мА может привести к повреждению входных цепей АЦП — регулярно проверяйте параметры датчиков через контроллер Ovation.
- Проводите регулярную диагностику: Каждые 6 месяцев запускайте тесты самодиагностики модуля через Ovation Studio — проверяйте состояние каналов, связь с контроллером и температуру компонентов, чтобы выявить деградацию на ранней стадии.
- Используйте только оригинальное ПО и кабели: Для конфигурации и подключения WESTINGHOUSE 5X00225G01 используйте официальное ПО Ovation Studio и кабели Westinghouse (например, экранированные кабели для аналоговых сигналов) — неофициальные компоненты могут искажать сигналы и снизить точность измерений.
