Описание
Общее описание продукта

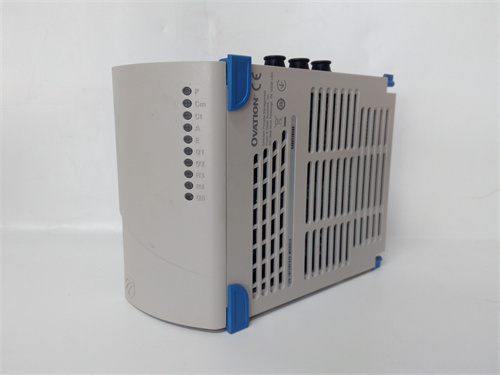

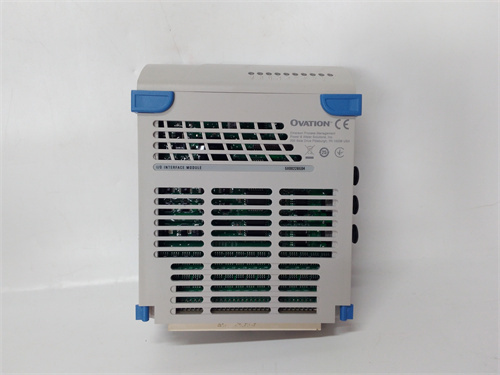

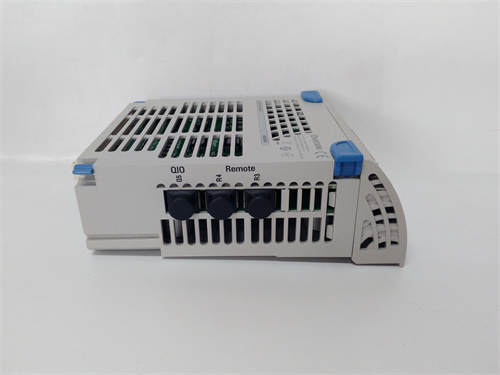

Основным объектом рассмотрения — WESTINGHOUSE 5X00226G04 (ссылка на продукт: [вставить ссылку]). Это критически важный модуль цифровых входов/выходов (I/O) компании Westinghouse Electric (лидер в области энергетических и промышленных автоматизированных систем), разработанный для интеграции в системы управления процессами (DCS) и систем безопасности функционального назначения (SIS) высоких надежностей. Широко применяется в энергетике (атомные станции, ТЭЦ, ГТЭЦ), нефтегазовой промышленности (добывающие установки, трубопроводы), химической промышленности (реакторные комплексы) и металлургии (крупные плавильные печи), WESTINGHOUSE 5X00226G04 специализируется на надежной передаче дискретных сигналов между сенсорами, исполнительными механизмами и центральными контроллерами — критическим фактором для безопасной и бесперебойной работы высокорисковых промышленных объектов.
WESTINGHOUSE 5X00226G04 отличается модульной конструкцией с усиленной защитой от электромагнитных помех, галванической изоляцией каналов и тщательно подобранными компонентами, обеспечивающими устойчивость к экстремальным условиям. Благодаря оптимизированной схемотехнике, защищенному корпусу и поддержке редуndanции (дублирования) WESTINGHOUSE 5X00226G04 стабильно работает в условиях промышленной среды — включая сильные вибрации, перепады температуры, электромагнитные помехи и длительные периоды непрерывной работы (до 100 000 часов без обслуживания).
Как ключевой компонент систем Westinghouse Ovation и WDPF, WESTINGHOUSE 5X00226G04 поддерживает высокоскоростную связь через промышленные шины данных и соответствует строгим стандартам безопасности (SIL 3 для систем критического назначения). Его сертификация по стандартам IEC 61508 (класс SIL 3), IEEE 1244 (промышленные требования к ЭМИ) и ISO 9001 делает WESTINGHOUSE 5X00226G04 неотъемлемым выбором для объектов, где допуск ошибок в передаче сигналов может привести к катастрофическим последствиям.
Технические параметры продукта
- Тип устройства: Модуль дискретных входов/выходов (DI/DO), модульный дизайн, монтаж в шасси Westinghouse Ovation/WDPF, поддержка редуndanции
- Параметры каналов I/O:
- Дискретные входы (DI): 16 каналов, напряжение 24 В DC, тип干 контакт/ 湿 контакт, реакция на сигнал ≤ 1 мс, галваническая изоляция 2500 В AC между каналами
- Дискретные выходы (DO): 16 каналов, релейные контакты (нормальноразомкнутые — NO), максимальное напряжение 250 В AC/30 В DC, максимальный ток на канал 2 А, ресурс контактов ≥ 100 000 коммутационных циклов
- Интерфейсы и коммуникации:
- Шина связи: Westinghouse Common Control Network (CCN), скорость передачи до 100 Мбит/с, поддержка редуndanции (две параллельные шины)
- Протоколы: Westinghouse Proprietary Protocol, Modbus TCP (для мониторинга и диагностики), OPC UA
- Интерфейсы диагностики: Локальные LED-индикаторы состояния каналов (активен/ошибка), сигналы состояния модуля (Power OK, Communication OK)
- Параметры питания и эксплуатации:
- Входное напряжение: 24 В DC (двойное питание — основное и резервное), допуск ±10%
- Потребляемый ток: ≤ 1.5 А (при полной нагрузке на все каналы)
- Степень защиты: IP20 (при монтаже в закрытом шасси)
- Рабочая температура: -40 °C до +70 °C (широкий диапазон для экстремальных условий)
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 5 g (5–500 Гц, согласно IEC 60068-2-6)
- Дополнительные функции:
- Безопасность: Соответствие стандарту IEC 61508 (SIL 3), защита от коротких замыканий на выходах
- Диагностика: Периодическая самодиагностика каналов, логирование ошибок (до 8000 записей с отметкой времени), сигналы предупреждения о деградации контактов
- Надежность: Средний срок между отказами (MTBF) ≥ 100 000 часов
- Сертификации: CE, UL, CSA, IEC 61508 (SIL 3), IEEE 1244, ISO 9001, ATEX (для опасных зон)
Преимущества и особенности
- Максимальный уровень безопасности SIL 3: WESTINGHOUSE 5X00226G04 соответствует классу безопасности SIL 3 — высшему стандарту для систем, где отказ может привести к риску для жизни персонала или разрушению оборудования (например, атомные станции, реакторные установки). Галваническая изоляция 2500 В AC между каналами предотвращает распространение помех и замыканий, защищая критические сигналы.
- Отказоустойчивость и редуndanция: Поддержка редуndanции шасси и двойного питания гарантирует работоспособность модуля даже при отказе одной шины связи или источника питания. Средний срок между отказами (MTBF) ≥ 100 000 часов подтверждает высокую надежность, что критично для непрерывных процессов (например, работа электростанций в 24/7 режиме).
- Широкий диапазон эксплуатационных условий: Работа в температурном диапазоне -40 °C до +70 °C и устойчивость к вибрациям делают WESTINGHOUSE 5X00226G04 подходящим для эксплуатации в экстремальных средах — от холодных северных нефтегазовых промыслов до нагретых цехов металлургических заводов.
- Детальная диагностика и мониторинг: LED-индикаторы состояния каждого канала и логирование ошибок позволяют инженерам быстро выявлять причины неисправностей (например, обрыв сигнала, короткое замыкание на выходе) без остановки системы. Сигналы предупреждения о деградации релейных контактов позволяют планировать обслуживание и замену компонентов до полного выхода из строя.
- Интеграция с системами Westinghouse: Полная совместимость с контроллерами Ovation и WDPF обеспечивает плавную интеграцию WESTINGHOUSE 5X00226G04 в существующие автоматизированные системы, упрощая конфигурацию, отладку и обслуживание. Поддержка открытых протоколов (Modbus TCP, OPC UA) также позволяет интегрировать модуль с оборудованием других производителей.
Случаи применения в отраслях
- Энергетика (атомная станция): WESTINGHOUSE 5X00226G04 используется в системе безопасности второго контура атомной станции для передачи сигналов от датчиков давления и температуры к контроллеру Ovation. Дискретные входы принимают сигналы о превышении критических параметров, а выходы активируют аварийные системы сброса давления и остановки реактора. Редуndanция шасси гарантирует, что сигналы будут переданы даже при отказе одной шины связи.
- Нефтегазовая промышленность (трубопроводный комплекс): В комплексе управления трубопроводом для транспортировки нефти WESTINGHOUSE 5X00226G04 управляет блокировщиками клапанов и сигнальными маяками. Дискретные выходы активируют блокировщики при обнаружении утечки, а входы принимают сигналы о состоянии клапанов (открыт/закрыт). Логирование ошибок помогает анализировать состояние оборудования и планировать техническое обслуживание.
- Химическая промышленность (реакторный комплекс): В реакторном комплексе для производства химических удобрений WESTINGHOUSE 5X00226G04 обрабатывает сигналы от датчиков уровня и температуры реакции. При превышении безопасных параметров модуль через дискретные выходы активирует аварийные клапаны и остановку системы подачи реагентов. Соответствие стандарту SIL 3 гарантирует, что аварийные сигналы будут выполнены без задержек.
- Металлургия (плавильная печь): В крупной плавильной печи WESTINGHOUSE 5X00226G04 управляет системами подачи угля и охлаждающей воды. Дискретные входы принимают сигналы о уровне угля в бункерах, а выходы регулируют работу насосов и конвейеров. Работа при температуре до +70 °C позволяет размещать модуль вблизи нагретых зон печи, а устойчивость к вибрациям предотвращает ложные срабатывания при работе тяжелого оборудования.
Сравнение с конкурентами
В таблице ниже представлено сравнение WESTINGHOUSE 5X00226G04 с аналогичными модулями дискретных I/O:
| Параметр | WESTINGHOUSE 5X00226G04 | Siemens S7-400F (модуль SM 422F) | ABB AC800M (модуль DI810/DO810) |
|---|---|---|---|
| Уровень безопасности | SIL 3 | SIL 3 | SIL 3 |
| Количество каналов DI/DO | 16 DI / 16 DO | 16 DI / 16 DO | 16 DI / 16 DO |
| Рабочая температура | -40 °C до +70 °C | -25 °C до +60 °C | -20 °C до +60 °C |
| Редуndanция | Да (шина, питание) | Да (опционально) | Да (опционально) |
| MTBF | ≥ 100 000 часов | ≥ 80 000 часов | ≥ 85 000 часов |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: WESTINGHOUSE 5X00226G04 имеет более широкий диапазон рабочих температур (-40 °C до +70 °C против -25/-20 °C у конкурентов) и более высокий MTBF (≥ 100 000 часов), что делает его предпочтительным для экстремальных условий и систем с высокими требованиями к надежности. Встроенная редуndanция (без дополнительных модулей) превосходит аналогов, где редуndanция является опциональной функцией. При этом модуль полностью интегрируется с системами Westinghouse, что является важным преимуществом для предприятий, уже использующих оборудование этой компании.
Советы по выбору
- Проверьте совместимость с системой управления: WESTINGHOUSE 5X00226G04 идеально подходит для систем Westinghouse Ovation и WDPF. Если вы используете другие системы (например, Siemens PCS 7 F, ABB 800xA), рассмотрите модули соответствующих производителей, но учтите, что они будут иметь более узкий диапазон температур и более низкий MTBF.
- Определите требования к безопасности и надежности: Для объектов с высоким риском (атомные станции, реакторные установки) встроенная поддержка SIL 3 и редуndanция WESTINGHOUSE 5X00226G04 являются обязательными. Для менее критических систем можно рассмотреть модули с SIL 2, но они не обеспечат такого же уровня защиты.
- Учтите условия эксплуатации: Для объектов с низкими температурами (-40 °C и ниже) или сильными вибрациями (например, трубопроводы в северных регионах) WESTINGHOUSE 5X00226G04 с широким диапазоном температур и высокой устойчивостью к вибрациям является единственным подходящим выбором среди аналогов.
- Оцените потребности в диагностике: Для систем, где требуется детальный мониторинг состояния каналов (например, химические заводы с строгими требованиями к безопасности), функция логирования ошибок и индикации состояния WESTINGHOUSE 5X00226G04 позволяет быстро реагировать на проблемы и минимизировать停机 -время.
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте WESTINGHOUSE 5X00226G04 только в совместимое шасси Westinghouse, соблюдая требования к зазорам для охлаждения (не менее 15 мм между модулями). При подключении сенсоров и исполнительных механизмов используйте экранированные кабели и соблюдайте полярность — неправильное подключение может привести к повреждению каналов или ложным срабатываниям системы безопасности.
- Конфигурация через авторизованное ПО: Используйте только программное обеспечение Westinghouse Ovation Studio для настройки параметров модуля. Несанкционированное изменение конфигурации может привести к нарушению требований SIL 3 и увеличению риска аварий.
- Регулярное тестирование и обслуживание: Ежеквартально выполняйте тестирование работы всех каналов DI/DO и проверку состояния релейных контактов. Анализируйте логи ошибок для выявления тенденций к деградации компонентов (например, увеличение времени реакции сигнала). Замените модуль при снижении MTBF или обнаружении неисправностей в самодиагностике.
- Защита от электромагнитных помех: Размещайте шкаф с модулем на расстоянии не менее 1 метра от мощных электроприборов (трансформаторы, электродвигатели) и используйте экранированные кабели для связи с контроллерами. Это снижает влияние электромагнитных помех на стабильность передачи сигналов.
- Ограничение несанкционированного доступа: Ограничьте доступ к шкафу с модулем с помощью замков и парольной защиты программного обеспечения. Несанкционированное изменение параметров может привести к критическим нарушениям в работе системы безопасности.
5X00226G04
