Описание
Общее описание продукта

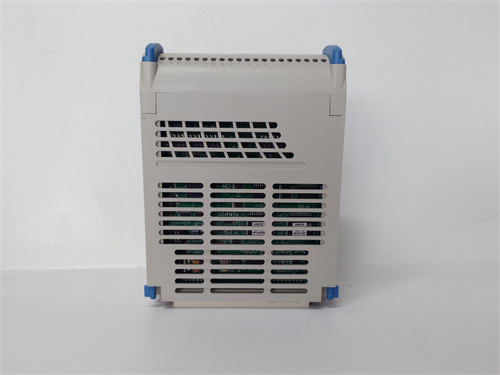

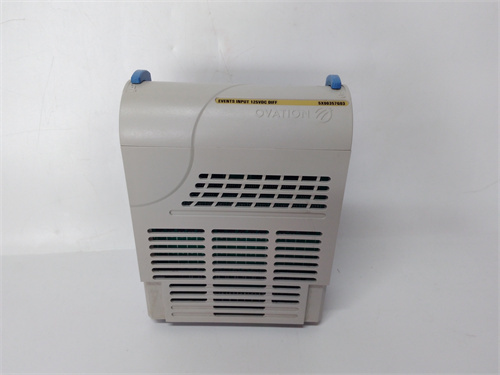

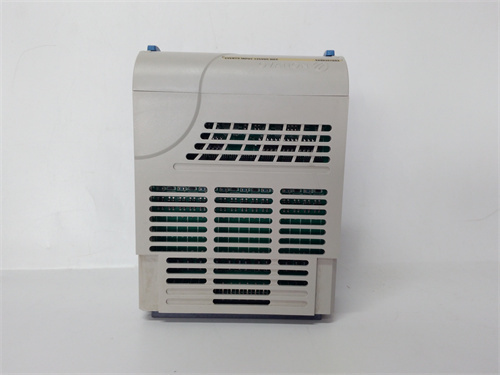

Основным объектом рассмотрения — WESTINGHOUSE 5X00357G03 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой входной модуль компании Westinghouse Electric, разработанный для интеграции с контроллерами семейства Westinghouse Ovation DCS — широко используемых в энергетике (атомные электростанции, ТЭЦ, ГЭС), нефтегазовой и химической промышленности. WESTINGHOUSE 5X00357G03 специализируется на надежной сборе дискретных сигналов от критических устройств: аварийных кнопок, концевых выключателей, датчиков положения и статусных индикаторов, передавая данные в DCS для регулирования и защиты промышленных процессов. Благодаря высокой отказоустойчивости и сертификации по стандартам энергетики, WESTINGHOUSE 5X00357G03 гарантирует стабильность работы в суровых условиях, где даже малые сбои могут привести к серьезным экономическим потерям или аварийным ситуациям. Особенно ценной является его глубокая интеграция с экосистемой Westinghouse и простота обслуживания, что делает модуль ключевым компонентом в системах автоматизации критических объектов.
Технические параметры продукта
- Тип устройства: Цифровой входной модуль для DCS Westinghouse Ovation
- Количество каналов: 16 независимых дискретных входов (нормально разомкнутое контактирование, NO — настраиваемое на NC через ПО)
- Поддерживаемые сигналы: 24 В DC (активное состояние при наличии тока 2–8 мА), релейные сигналы (контактное замыкание)
- Время ответа: ≤ 2 мс (для мгновенного регистрации изменений сигнала — критично для аварийных ситуаций)
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности энергетики), IEEE 387 (стандарт для атомной энергетики)
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной DCS
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна DCS Westinghouse Ovation), потребляемая мощность ≤ 4 Вт
- Габаритные размеры: 95 мм × 130 мм × 30 мм (стандартный размер для модулей Ovation DCS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну DCS Westinghouse Ovation, совместимо с основными контроллерами Ovation 1C31129G01, Ovation 1C31224G01
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, защита от короткого замыкания и электромагнитных помех (EMC IEC 61000-6-2), онлайн-диагностика через ПО Westinghouse Ovation Control Studio, логирование ошибок (последние 100 записей), поддержка горячей замены (hot-swap) без отключения DCS
Преимущества и особенности
- Высокая отказоустойчивость для критических объектов: Использование компонентов класса Military Grade и галванической изоляции 2500 В AC делает WESTINGHOUSE 5X00357G03 устойчивым к внешним помехам и перепадам напряжения — актуально для атомных электростанций и ТЭЦ, где мощное электрооборудование (турбины, трансформаторы) создает сильное электромагнитное поле. Модуль продолжает работать даже при кратковременных перепадах напряжения в сети.
- Быстрое время ответа и точность: Время ответа ≤ 2 мс позволяет WESTINGHOUSE 5X00357G03 мгновенно регистрировать критические сигналы — например, нажатие аварийной кнопки в котельной ТЭЦ или выход детали за пределы допустимого положения в цехе химического завода. Это дает операторам и системе DCS время на быструю реакцию, предотвращая развитие аварий.
- Глубокая интеграция с DCS Westinghouse Ovation: WESTINGHOUSE 5X00357G03 автоматически распознается системой Ovation, и его конфигурация осуществляется через стандартное ПО Westinghouse Ovation Control Studio. Не требуется дополнительная настройка протоколов или адаптеров, что упрощает коммиссиюрование и минимизирует риск ошибок при интеграции. Поддержка hot-swap позволяет заменять модуль без остановки DCS — критично для объектов, где остановка процесса приведет к миллионным потерям.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние подключенного устройства (активен/неактивен/ошибка) без дополнительного оборудования. Онлайн-диагностика через Control Studio предоставляет детальную информацию о причинах сбоев (обрыв кабеля, короткое замыкание), сокращая время поиска неисправностей.
- Совместимость с устаревшими и современными системами: WESTINGHOUSE 5X00357G03 полностью совместим как с современными контроллерами Ovation, так и с устаревшими моделями Westinghouse WDPF DCS (через адаптеры). Это делает модуль идеальным для модернизации существующих установок (например, атомных электростанций с более чем 20-летней историей работы) без полной замены дорогостоящего оборудования.
Случаи применения в отраслях
- Атомная энергетика (водоохлаждающие системы реактора): WESTINGHOUSE 5X00357G03 собирает сигналы от 16 датчиков положения клапанов системы охлаждения, передавая данные в DCS Westinghouse Ovation. Модуль мгновенно регистрирует нештатное положение клапана (открыт/закрыт) и передает аварийный сигнал, позволяя операторам активировать резервную систему охлаждения. Сертификация SIL 2 подтверждает соответствие требованиям безопасности атомных объектов.
- ТЭЦ (котельні и турбины): Модуль снимает сигналы от аварийных кнопок, концевых выключателей положения вращательного механизма турбины и индикаторов уровня топлива в котлах. WESTINGHOUSE 5X00357G03 передаёт данные в DCS, который автоматически останавливает оборудование при обнаружении нештатных параметров (например, выход турбины за пределы допустимого крутящего момента).
- Нефтегазовая промышленность (компрессорные станции): WESTINGHOUSE 5X00357G03 подключает 16 датчиков состояния компрессоров (наличие масла, температура подшипников, статус запуска), передавая сигналы в DCS Ovation. Устойчивость к электромагнитным помехам гарантирует стабильность работы вблизи мощных электродвигателей компрессоров, а горячая замена позволяет обслуживать модуль без остановки процесса перекачивания газа.
- Химическая промышленность (реакторные установки): Модуль собирает сигналы от статусных индикаторов дверных замков реакторов и датчиков уровня химических реагентов, интегрируясь с DCS Westinghouse Ovation. WESTINGHOUSE 5X00357G03 предотвращает запуск реактора при неполностью закрытых дверях, передавая блокирующий сигнал в контроллер — критично для предотвращения утечки опасных химикатов.
Сравнение с конкурентами
В таблице ниже представлено сравнение WESTINGHOUSE 5X00357G03 с аналогичными цифровыми входными модулями для DCS:
| Параметр | WESTINGHOUSE 5X00357G03 | Siemens S7-400 SM 321 (6ES7321-1BL00-0AA0) | ABB DSCA180V 57310001-PK |
|---|---|---|---|
| Количество каналов | 16 (NO/NC настраиваемые) | 32 (NO/NC) | 16 (NO/NC) |
| Время ответа | ≤ 2 мс | ≤ 3 мс | ≤ 2 мс |
| Изоляция (модуль/шлейф) | 2500 В AC | 2500 В AC | 5000 В AC |
| Класс безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Совместимость с DCS | Westinghouse Ovation/WDPF | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя–Высокая | Средняя | Средняя–Высокая |
Ключевые различия: WESTINGHOUSE 5X00357G03 выделяется глубокой интеграцией с DCS Westinghouse Ovation/WDPF и сертификацией по стандартам атомной энергетики (IEEE 387), что делает его неоспоримым выбором для пользователей экосистемы Westinghouse. Siemens SM 321 имеет больше каналов, но низкий класс безопасности, а ABB DSCA180V — более высокую изоляцию, но ограниченную совместимость с не-ABB системами. Для проектов с Westinghouse DCS и требованиями к безопасности SIL 2 WESTINGHOUSE 5X00357G03 является оптимальным выбором благодаря native-интеграции и надежности.
Советы по выбору
- Проверьте совместимость с DCS: WESTINGHOUSE 5X00357G03 полностью совместим с DCS Westinghouse Ovation и устаревшими системами WDPF. Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените количество подключаемых устройств: 16 каналов достаточно для средних проектов (например, система защиты одной турбины или реактора). Для крупных установок (> 16 датчиков) подключите несколько WESTINGHOUSE 5X00357G03 через шину DCS Westinghouse — модули автоматически синхронизируются без дополнительной настройки.
- Учтите требования к безопасности: Для энергетических объектов (атомные ЭС, ТЭЦ) или химических заводов с требованиями SIL 2 WESTINGHOUSE 5X00357G03 полностью удовлетворяет стандартам. Для менее критических систем можно рассмотреть модули SIL 1.
- Определите условия эксплуатации: В цехах с сильными электромагнитными помехами (энергетика, металлургия) высокая изоляция 2500 В AC WESTINGHOUSE 5X00357G03 гарантирует стабильность, в отличие от модулей с низкой изоляцией.
Меры предосторожности
- Соблюдайте параметры питания и сигналов: Подключайте только сигналы 24 В DC и не превышайте допустимый ток 8 мА на канал — это предотвращает повреждение входных цепей WESTINGHOUSE 5X00357G03. Используйте только стабильные источники питания, рекомендованные Westinghouse.
- Отключите DCS при монтаже (кроме hot-swap): Перед первичным монтажем или заменой кабелей отключите шину DCS Westinghouse Ovation. При использовании hot-swap следуйте инструкциям Westinghouse — не отключайте модуль при активной передаче критических сигналов (например, аварийных остановок).
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы (зеленый свет — нормальная работа, красный — ошибка) и выполняйте онлайн-диагностику через Ovation Control Studio. Устраняйте проблемы (обрыв кабеля, короткое замыкание) своевременно — задержки могут привести к нештатным ситуациям.
- Используйте сертифицированные кабели: Для подключения устройств используйте кабели с экранированием Westinghouse (тип WH-CAB-24DC), подключая экран только с одной стороны (к земле DCS). Это увеличивает устойчивость к электромагнитным помехам и защищает сигналы от искажений.
- Используйте только оригинальные модули: Неоригинальные аналоги WESTINGHOUSE 5X00357G03 не соответствуют требованиям SIL 2 и стандартам энергетики, могут привести к ложным сигналам или отказу системы, увеличивая риск аварий на критических объектах.
