Описание
Сначала представляю вам модуль питания для систем автоматизации энергетического оборудования — WESTINGHOUSE 5X00357G04; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Westinghouse Electric относится к серии компонентов для контроллеров WDPF (Westinghouse Distributed Processing Family) и Ovation DCS, предназначенной для стабильной подачи электроэнергии на критические компоненты: модули I/O, контроллеры, сенсоры аварийной защиты. Он используется в электростанциях (ТЭС, АЭС), турбинных установках и промышленных реакторах — где отключение питания может привести к авариям и остановке производства.
Описание продукта

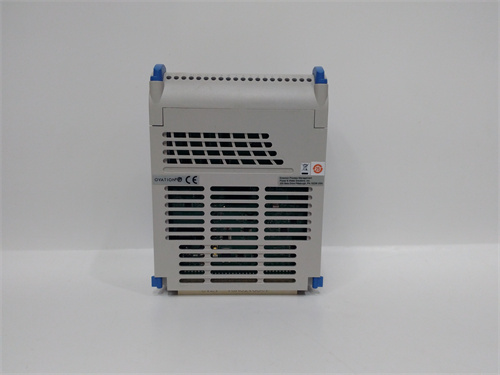

WESTINGHOUSE 5X00357G04 — это двойной модуль питания с дублированной архитектурой, разработанный для преобразования входного напряжения 110–220 В AC в стабильное выходное напряжение 5 В DC и 24 В DC (для питания разных типов оборудования). Модуль WESTINGHOUSE 5X00357G04 отличается высокой надежностью и отказоустойчивостью — два независимых канала питания работают параллельно, и при сбое одного канала второй автоматически увеличивает мощность, поддерживая полную нагрузку без перерыва. Это критично для систем, где даже кратковременное отключение питания (например, для модуля аварийной защиты) может привести к катастрофе. Благодаря модульной конструкции для шасси WDPF/Ovation WESTINGHOUSE 5X00357G04 легко интегрируется в существующие системы и совместим с другими компонентами Westinghouse (например, модули цифровых входов 1B30035H01, контроллеры Ovation, сенсоры температуры), что упрощает сборку комплексных схем питания. Особенно важно отметить, что WESTINGHOUSE 5X00357G04 обеспечивает высокую стабильность выходного напряжения — коэффициент регулировки ≤±0.1% при изменении входного напряжения (±10%) и нагрузки (0–100%), что гарантирует работу чувствительных электронных компонентов (например, энкодеры, микроконтроллеры) без искажений. Также WESTINGHOUSE 5X00357G04 оснащен встроенной защитой от перегрузки, переvoltaжа и короткого замыкания — при превышении критических параметров (например, выходной ток > 20 А, входное напряжение > 264 В AC) модуль автоматически ограничивает ток или блокирует неисправный канал, предотвращая повреждение подключенного оборудования. Все эти особенности делают WESTINGHOUSE 5X00357G04 ключевым элементом для систем безопасности — он гарантирует бесперебойную питание даже в условиях нестабильной сети (например, перепады напряжения в электростанциях) или аномальных режимов, что обеспечивает безопасную и непрерывную работу энергетического оборудования.
Параметры продукта
- Производитель: Westinghouse Electric
- Модель: 5X00357G04
- Тип модуля: Двойной модуль питания (AC/DC преобразователь) с дублированной архитектурой
- Электрические параметры:
- Входное напряжение: 110–220 В AC (50/60 Гц), допустимое колебание ±10%
- Выходные напряжения (два независимых канала):
- Канал 1: 5 В DC, номинальная мощность 50 Вт, максимальный ток 10 А
- Канал 2: 24 В DC, номинальная мощность 96 Вт, максимальный ток 4 А
- Стабильность выходного напряжения: ≤±0.1% (при изменении входа и нагрузки)
– 纹波系数 (пulsation): ≤ 20 мВ (пиковое значение для 5 В DC), ≤ 50 мВ (для 24 В DC)
- Защитные функции:
- Защита от перегрузки: Токовое ограничение (110% от номинального)
- Защита от переvoltaжа: Максимальное выходное напряжение 5.5 В DC (Канал 1), 26.4 В DC (Канал 2)
- Защита от короткого замыкания: Автоматическое отключение канала (восстановление после устранения неисправности)
- Защита от перегрева: Отключение при температуре корпуса > 75 °C
- Конструктивные параметры:
- Тип монтажа: DIN-рейка (35 мм, по стандарту EN 60715)
- Размеры (Ш×Г×В): 120 × 180 × 220 мм
- Вес: ~3.5 кг
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса, защищает от пальцев и крупной пыли)
- Устойчивость к электромагнитным помехам (EMC): EN 61000-6-2 (класс промышленной среды)
- Сертификации: CE, UL 508, CSA C22.2 No. 223, IEC 61558-2-1
- Совместимое оборудование:
- Системы Westinghouse: WDPF, Ovation DCS
- Модули I/O: WESTINGHOUSE 1B30035H01 (DI), WESTINGHOUSE 1B30036H01 (DO)
- Сенсоры: Индуктивные, термокупели (24 В DC), энкодеры (5 В DC)
Преимущества и особенности
- Дублированная архитектура для отказоустойчивости: Два независимых канала питания делают WESTINGHOUSE 5X00357G04 невозмутимым к сбоям — при отключении одного канала второй поддерживает полную нагрузку, что критично для аварийных систем (например, защита турбин, контроль реакторов).
- Двойное выходное напряжение (5 В DC + 24 В DC): Одно устройство питает разные типы оборудования — 5 В DC для микроконтроллеров и энкодеров, 24 В DC для сенсоров и реле. Это заменяет два отдельных модуля, сокращая место в шасси и количество соединений.
- Высокая стабильность напряжения: Коэффициент регулировки ≤±0.1% гарантирует, что чувствительные компоненты (например, модули Ovation) получают постоянное напряжение без искажений, что предотвращает ошибки в обработке данных и сбои системы.
- Комплексная защита: Защита от перегрузки, короткого замыкания и перегрева предотвращает повреждение не только WESTINGHOUSE 5X00357G04, но и дорогого оборудования Westinghouse — снижает затраты на ремонт и downtime.
- Легкая интеграция с WDPF/Ovation: Стандартная конструкция для шасси Westinghouse и автоматическое распознавание системой упрощают монтаж и настройку — не требуется дополнительные адаптеры или программное обеспечение.
Случаи применения в отраслях
- Теплоэлектростанции (ТЭС): В ТЭС WESTINGHOUSE 5X00357G04 питает контроллер Ovation (5 В DC) и модули аварийной защиты турбины (24 В DC). При сбое одного канала питания второй продолжает работать, и система не останавливает турбину — операторы имеют время устранить неисправность без потерь в энергопродукции.
- Атомные электростанции (АЭС): В АЭС WESTINGHOUSE 5X00357G04 используется в системе защиты реактора — он питает сенсоры уровня воды (24 В DC) и модуль обработки сигналов (5 В DC). Дублированная архитектура гарантирует, что даже при аварии в основной сети питания система защиты продолжает контролировать параметры реактора, предотвращая опасные ситуации.
- Газотурбинные установки (ГТУ): В ГТУ WESTINGHOUSE 5X00357G04 питает конвертеры частоты (24 В DC) и датчики вибрации (5 В DC). Стабильное напряжение предотвращает искажения сигналов от датчиков, что позволяет точно контролировать состояние турбины и предсказывать износ подшипников.
- Промышленные реакторы: В химических реакторах WESTINGHOUSE 5X00357G04 питает клапаны аварийного сброса (24 В DC) и контроллер температуры (5 В DC). При перегрузке или коротком замыкании модуль ограничивает ток, сохраняя работоспособность клапанов — критично для предотвращения утечки опасных химикатов.
Сравнение с конкурентами
Сравним WESTINGHOUSE 5X00357G04 с аналогичным модулем питания GE IS200PUAAH1A:
| Параметр | WESTINGHOUSE 5X00357G04 | GE IS200PUAAH1A |
|---|---|---|
| Выходные напряжения | 5 В DC (50 Вт) + 24 В DC (96 Вт) | 5 В DC (60 Вт) — только один канал |
| Дублированная архитектура | Да (два независимых канала) | Нет (один канал) |
| Максимальный ток | 10 А (5 В DC) + 4 А (24 В DC) | 12 А (5 В DC) |
| Стабильность напряжения | ≤±0.1% | ≤±0.5% |
| Совместимость с системами | Westinghouse WDPF/Ovation | GE Mark VIe |
Как видно из таблицы, WESTINGHOUSE 5X00357G04 имеет преимущество в плане дублированной архитектуры, двойного выходного напряжения и более высокой стабильности — это делает его предпочтительным для систем Westinghouse, где требуется отказоустойчивость и питание разных типов оборудования. GE модель имеет более высокий ток для 5 В DC, но уступает по надежности и универсальности.
Рекомендации по выбору
При выборе WESTINGHOUSE 5X00357G04 учитывайте следующие факторы:
- Тип существующей системы Westinghouse: Модуль WESTINGHOUSE 5X00357G04 разработан для WDPF и Ovation DCS — если у вас есть эти системы, он обеспечит полную совместимость; для GE Mark VIe выбирайте GE IS200PUAAH1A.
- Потребности в напряжении: Если вам нужно питать оборудование с разными напряжениями (5 В DC + 24 В DC) — например, контроллеры + сенсоры — WESTINGHOUSE 5X00357G04 идеально подходит; для однородного оборудования (только 5 В DC) можно использовать более простые модели.
- Требуемая отказоустойчивость: Для критических систем (АЭС, турбины) дублированная архитектура WESTINGHOUSE 5X00357G04 обязательна — она предотвращает отключение питания при сбое; для не критических систем (например, лабораторные установки) можно использовать модули с одним каналом.
- Условия эксплуатации: Для зон с перепадами температуры 0–60 °C WESTINGHOUSE 5X00357G04 стабильно работает; для холодных помещений (<0 °C) дополнительно установите обогреватель шасси, чтобы избежать замерзания компонентов.
Меры предосторожности
- Установка: Монтируйте WESTINGHOUSE 5X00357G04 в шасси WDPF/Ovation 远离 источников тепла (например, трансформаторы, резисторы) — температура корпуса не должна превышать 60 °C, иначе сработает защита перегрева. Оставьте свободное пространство ≥20 мм с обеих сторон для вентиляции.
- Подключение питания: Перед подключением проверьте входное напряжение — оно должно соответствовать 110–220 В AC. Используйте кабели с сечением ≥2.5 мм² для входной цепи и ≥1.5 мм² для выходной, чтобы избежать перегрева проводов.
- Проверка дублирования: После запуска проверьте работу обоих каналов — отключите один канал через шасси и убедитесь, что второй автоматически принимает нагрузку (индикатор “OK” должен гореть). Восстановите первый канал и повторите проверку.
- Диагностика: Регулярно проверяйте индикаторы модуля — при亮起ении красного индикатора (“Fault”) отключите неисправный канал и устраните причину (например, короткое замыкание в выходной цепи, перегрузка). Не используйте модуль с одним каналом дольше 24 часов — восстанавливайте дублирование как можно быстрее.
- Хранение: Перед установкой храните WESTINGHOUSE 5X00357G04 в сухом месте при температуре -20 °C до +70 °C, в оригинальной упаковке с поглощающим влагой — это предотвращает коррозию контактов и сохранение параметров работы.
