Описание продукта

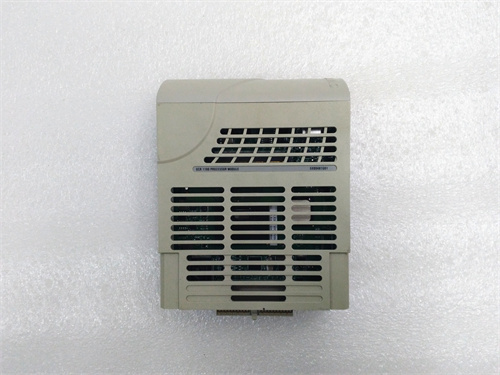

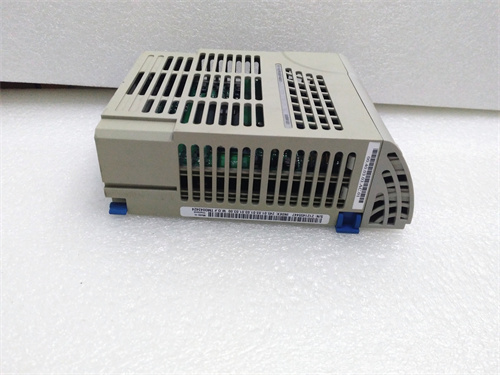

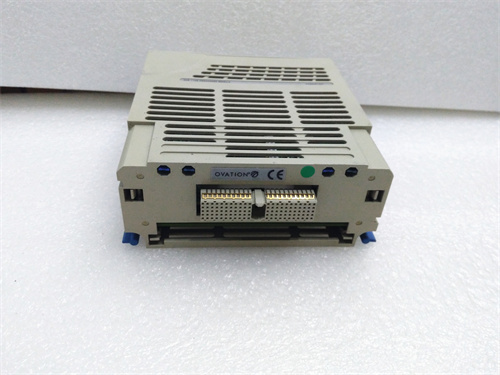

Основным объектом рассмотрения является цифровой входной модуль для систем автоматизации энергетических объектов WESTINGHOUSE 5X00481G01 — ключевой компонент, разработанный компанией Westinghouse для сбора дискретных сигналов от защитных устройств, датчиков положения и кнопок управления в системах контроля турбин, генераторов и котлов (например, в ТЭЦ и атомных электростанциях). Продукт WESTINGHOUSE 5X00481G01 относится к серии надежных модулей I/O Westinghouse Ovation, специализирующихся на работе в критически важных условиях, где требуется максимальная отказоустойчивость и соответствие стандартам безопасности энергетики.
Благодаря 16 независимым входным каналам и встроенной защитой от электромагнитных помех, WESTINGHOUSE 5X00481G01 обеспечивает точную передачу статусов сигналов даже в условиях сильных вибраций и перепадов напряжения (характерных для энергетических установок). Особенно важно отметить, что WESTINGHOUSE 5X00481G01 поддерживает «горячую замену» (hot-swapping) — это позволяет заменить модуль без остановки всей системы, что критично для объектов с непрерывным циклом работы (например, атомные электростанции, крупные ТЭЦ), где простои приводят к огромным экономическим потерям.
Кроме того, WESTINGHOUSE 5X00481G01 полностью совместим с контроллерами Westinghouse Ovation DCS и программным обеспечением Ovation Control Studio, что упрощает настройку каждого канала (время фильтрации помех, тип сигнала) и диагностику неполадок. Например, через ПО можно настроить задержку срабатывания для каждого входа, предотвращая ложные сигналы от вибраций турбины. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: WESTINGHOUSE 5X00481G01.
Особенно ценным преимуществом WESTINGHOUSE 5X00481G01 является его соответствие международным стандартам безопасности SIL 3 (IEC 61508) и PL e (EN ISO 13849-1) — это делает модуль подходящим для систем защиты энергетических установок от катастрофических аварий (например, перескок скорости турбины, нештатное давление в котле).
Параметры продукта
Параметры WESTINGHOUSE 5X00481G01 оптимизированы для надежной сбора дискретных сигналов в энергетических системах, основные из них включают:
- Конфигурация входов: 16 независимых цифровых входов — возможность подключения до 16 устройств (датчиков, кнопок, реле) одновременно, с индивидуальной защитой каждого канала.
- Поддерживаемые типы сигналов:
- Сухие контакты (NC/NO) — для подключения механических переключателей и кнопок;
- Напряжевые сигналы: 24 В ПС (диапазон 19,2–28,8 В ПС) — стандарт для промышленных защитных устройств.
- Параметры сигнальной обработки:
- Время реакции (включение/выключение): ≤1 мс — быстрая передача сигналов аварий, критично для остановки турбины или генератора;
- Настраиваемое время фильтрации помех: 0,1–100 мс — подавление импульсных помех от электромагнитных источников (например, трансформаторов).
- Класс безопасности:
- IEC 61508 SIL 3, EN ISO 13849-1 PL e — максимальный уровень защиты для систем, отвечающих за безопасность жизненно важных объектов;
- Коэффициент отказоустойчивости (SFF): ≥99 % — высокая надежность при длительной эксплуатации (до 10 лет без замены).
- Напряжение питания: 24 В ПС (получается от шкафной системы Westinghouse Ovation), потребляемый ток ≤150 мА (без нагрузки) / ≤300 мА (при максимальной активности каналов).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие зоны турбинных помещений).
- Класс защиты: IP20 — для монтажа в закрытых шкафах контроллеров Ovation, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на входах (автоматическое отключение канала при напряжении >30 В);
- Защита от электростатического разряда (ESD) до ±25 кВ — более высокий уровень защиты, чем у большинства конкурентов;
- Защита от перегрева (отключение модуля при температуре корпуса >85 °C).
- Совместимость: Полностью совместим с DCS Westinghouse Ovation (все поколения) и защитными реле Westinghouse (например, 5X00115G01).
Преимущества и особенности
WESTINGHOUSE 5X00481G01 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Максимальный класс безопасности SIL 3/PL e: В отличие от большинства модулей (которые соответствуют SIL 2), WESTINGHOUSE 5X00481G01 достигает SIL 3 — это позволяет использовать его в атомных электростанциях, ТЭЦ с мощностью >1000 МВт и других объектах, где ошибка в сигнальной передаче может привести к катастрофе.
- Горячая замена и высокая отказоустойчивость: Возможность замены модуля без остановки системы и SFF ≥99 % гарантируют, что WESTINGHOUSE 5X00481G01 не становится точкой отказа в цепях контроля энергетических установок. Это критично для объектов, где простои на 1 час обходятся в миллионы долларов.
- Устойчивость к экстремальным помехам: Защита от ESD до ±25 кВ и широкий диапазон фильтрации помех делают WESTINGHOUSE 5X00481G01 устойчивым к сильным электромагнитным полям (например, вблизи мощных генераторов или трансформаторов высокого напряжения), предотвращая ложные срабатывания защитных систем.
- Детальная диагностика и архивирование: Модуль автоматически собирает данные о состоянии каждого канала (время срабатывания, количество ошибок, уровень помех) и передает их в DCS Ovation, где информация архивируется на 5–10 лет. Это помогает инженерам анализировать причины аварий и соответствовать требованиям регламентации энергетики (например, RF Government Regulation 1.236).
- Долгий срок службы: Использование промышленных компонентов с сроком службы ≥15 лет (при условии регулярного обслуживания) и герметичных соединений обеспечивает средний наработный ресурс (MTBF) >250 000 часов — WESTINGHOUSE 5X00481G01 работает стабильно на протяжении десятилетий, что соответствует циклу эксплуатации энергетических установок.
Примеры применения в отраслях
WESTINGHOUSE 5X00481G01 широко используется в энергетических объектах, где требуется безопасный и надежный сбор дискретных сигналов:
- Атомные электростанции: В системах контроля реакторных установок — WESTINGHOUSE 5X00481G01 собирает сигналы от датчиков положения защитных шторок и кнопок аварийной остановки. При нарушении параметров реактора модуль быстро передаёт сигнал в DCS Ovation, который активирует защитные системы (закрытие шторок, остановка насосов подачи воды), предотвращая нештатное состояние.
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках — модуль считывает статусы реле защиты турбины (перескок скорости, низкий уровень масла) и датчиков давления пара. При срабатывании реле WESTINGHOUSE 5X00481G01 отправляет команду на остановку турбины за ≤1 мс, предотвращая разрушение ротора.
- Гидроэлектростанции: В системах управления гидротурбинами — модуль подключает датчики положения ворот гидротурбины и кнопки ручного управления. При аварийном закрытии ворот сигнал передаётся в DCS, который регулирует нагрузку генератора, предотвращая скачки напряжения в сети.
- Распределительные подстанции: В системах защиты трансформаторов — WESTINGHOUSE 5X00481G01 собирает сигналы от датчиков температуры трансформатора и реле короткого замыкания. При перегреве трансформатора модуль активирует сигнализацию и отключает его от сети, предотвращая пожар или повреждение изоляции.
Сравнение с конкурентами
Сравним WESTINGHOUSE 5X00481G01 с аналогичными цифровыми входными модулями для энергетики Siemens SM 321 (для DCS PCS 7) и ABB DSU14 (для DCS Symphony Plus):
| Параметр | WESTINGHOUSE 5X00481G01 | Siemens SM 321 (6ES7321-1BL00-0AA0) | ABB DSU14 |
|---|---|---|---|
| Количество входов | 16 | 8 | 14 |
| Класс безопасности | SIL 3, PL e | SIL 2, PL d | SIL 1, PL c |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Защита от ESD | ±25 кВ | ±15 кВ | ±15 кВ |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >250 000 | ~150 000 | ~100 000 |
Преимущество WESTINGHOUSE 5X00481G01 — более высокий класс безопасности (SIL 3/PL e), быстрее время реакции, лучшая защита от ESD и значительно более длительный срок службы. Для критических энергетических объектов (атомные электростанции, крупные ТЭЦ) он является не替代性 выбором, так как конкуренты не достигают такого уровня надежности и соответствия стандартам.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип энергетического объекта и требования к безопасности: Если вы проектируете систему для атомных электростанций, ТЭЦ >1000 МВт или других объектов с высокими требованиями к безопасности (SIL 3), WESTINGHOUSE 5X00481G01 — единственный подходящий вариант. Для менее критических объектов (например, небольшие гидроэлектростанции SIL 2) можно выбрать Siemens SM 321.
- Проверьте совместимость с DCS: WESTINGHOUSE 5X00481G01 полностью совместим только с DCS Westinghouse Ovation. Если вы используете DCS Siemens PCS 7 или ABB Symphony Plus, выберите модули, специализированные для этих систем, чтобы избежать проблем с коммуникацией.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C или сильными электромагнитными помехами WESTINGHOUSE 5X00481G01 гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели.
Меры предосторожности
- Монтаж и настройка: Устанавливайте WESTINGHOUSE 5X00481G01 только сертифицированными инженерами Westinghouse, следуя руководству по эксплуатации (доступно на WESTINGHOUSE 5X00481G01) — строго соблюдайте схемы подключения сигнальных кабелей и защитное заземление, неправильная подключение приведет к потере сигналов или повреждению модуля.
- Периодическая диагностика: Ежегодно выполняйте тестирование каждого канала с помощью тестового сигнала (24 В ПС) — убедитесь, что модуль корректно считывает статусы и передает данные в DCS. При неисправности канала замените модуль вовремя, так как даже один неработающий вход может привести к аварии.
- Защита кабелей: Используйте экранированные кабели категории Cat.6 с двойной экранировкой для подключения датчиков к WESTINGHOUSE 5X00481G01 — это снижает влияние электромагнитных помех от силовых цепей (≥10 кВ). Разделяйте сигнальные кабели от силовых на расстоянии не менее 2 метров.
- Электробезопасность: Отключите питание DCS Ovation перед обслуживанием или заменой модуля — высокое напряжение в шкафной системе (24 В ПС + силовые цепи) представляет смертельную опасность. Используйте антистатические перчатки и одежду для защиты модуля от электростатического разряда.
